RÉGLAGE DU RELÈVE-JAMBES ARTICULÉ (EN OPTION)
Pour lever le relève-jambes articulé (cf. Figure 34) :
Français
1 . Lever chacun des anneaux de soulèvement rouges (A) jusqu'à ce que le relève-jambes articulé soit dans sa position haute
maximale .
2 . Abaisser doucement le relève-jambes articulé pour permettre au support d'engager le mécanisme de verrouillage .
3 . Vérifier que le verrouillage est complètement engagé avant de relâcher l'anneau de soulèvement .
Pour abaisser le relève-jambes articulé :
1 . Soulever chacun des anneaux de soulèvement rouges pour libérer la pression sur le mécanisme de verrouillage et,
tout en tenant l'anneau, appuyer sur la poignée de libération rouge (B) jusqu'à ce que le support soit désengagé .
2 . Abaisser doucement le relève-jambes articulé en position horizontale (à plat) .

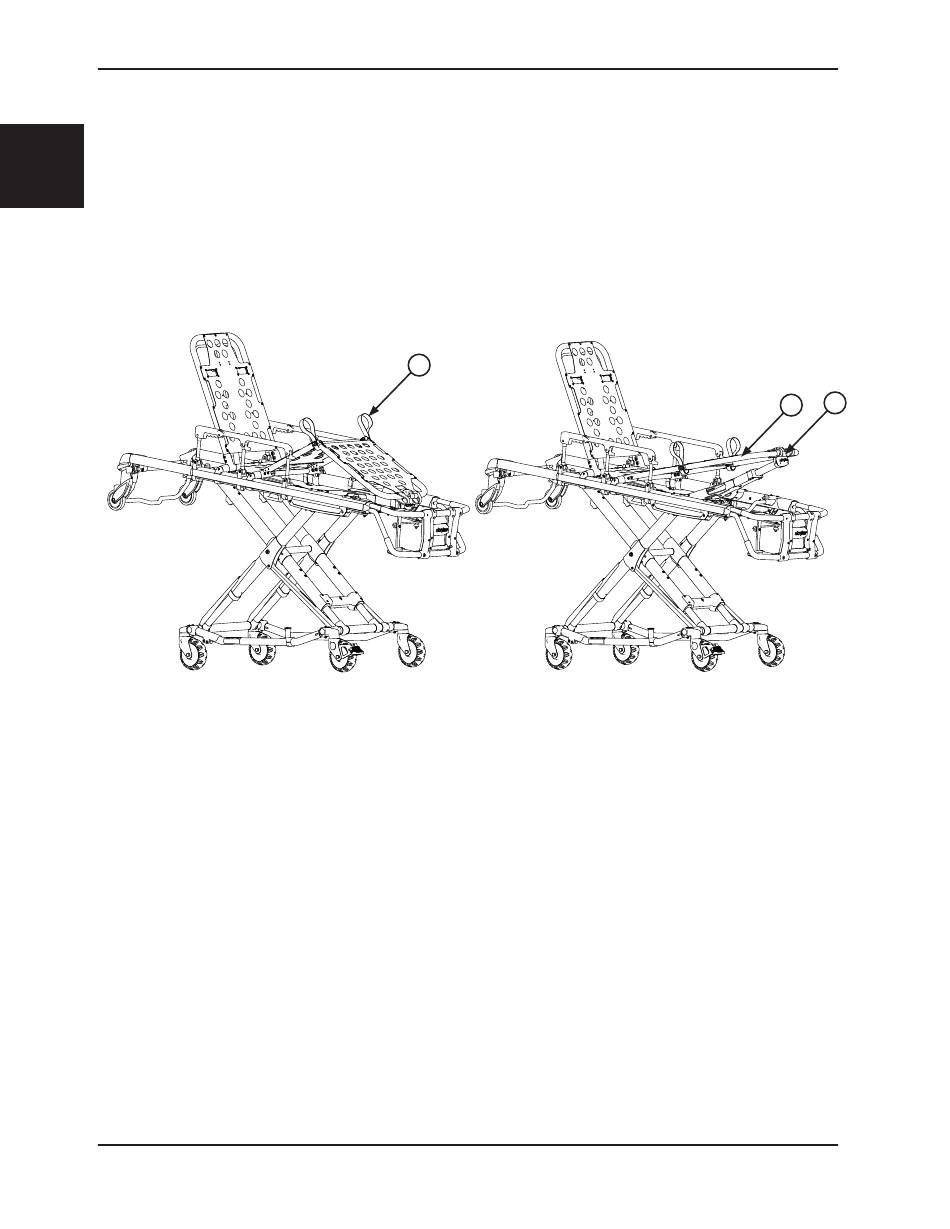

Figure 34 : Relève-jambes articulé relevé.
Pour lever le relève-jambes articulé en position de déclive (cf. Figure 35) :
1 . Lever le cadre du repose-pieds (C) aussi haut que possible jusqu'à ce qu'il se verrouille en position .
2 . Le support s'engage automatiquement lorsqu'il est libéré .
Pour abaisser le relève-jambes articulé en position de déclive :
1 . Soulever le cadre du repose-pieds (C) et, tout en maintenant le cadre, soulever la poignée de libération (B) pour désengager
le support .
2 . Abaisser doucement le repose-pieds jusqu'à ce qu'il reste à plat .
Retour à la table des matières
2-34
Guide d'utilisation
A
Figure 35 : Relève-jambes articulé,
6086-009-005 REV A
levé en position de déclive
B
C
