Installazione del gancio di sicurezza nel veicolo
Nota: le seguenti istruzioni per l'installazione si riferiscono a barelle da NON utilizzarsi con il sistema Power-LOAD . Per le
barelle modello 6086 con l'opzione Power-LOAD, consultare il Manuale d'uso e manutenzione Power-LOAD per le istruzioni per
l'installazione .
POSIZIONAMENTO TRASVERSALE DEL GANCIO DI SICUREZZA
1 . Sganciare la barella dal dispositivo di ancoraggio e scaricarla dal veicolo .
2 . Durante la rimozione della barella, notare la posizione delle ruote di caricamento e della barra di sicurezza .
3 . Contrassegnare il centro della barra di sicurezza della barella sul pavimento del veicolo .
4 . Verificare che il punto contrassegnato durante la fase 3 corrisponda al punto in cui la barra di sicurezza si innesta sul gancio
di sicurezza ogni volta che si scarica la barella, indipendentemente dalla posizione della barella stessa (tutta a destra o tutta
a sinistra) .
• Se la barra di sicurezza della barella non si innesta nel gancio di sicurezza in una di queste posizioni (sinistra, centro
o destra), modificare il veicolo, non la barella o il gancio di sicurezza .
• Se la barra di sicurezza della barella si innesta nel gancio di sicurezza tutte le volte, installare il gancio di sicurezza.
INSTALLAZIONE DEL GANCIO DI SICUREZZA
1 . Determinare il corretto posizionamento longitudinale e trasversale del gancio di sicurezza, in modo che la barra di sicurezza
Italiano
della barella vi si agganci tutte le volte .
2 . Praticare i fori per le viti con un trapano .
3 . Fissare il gancio di sicurezza al pavimento della cabina paziente e verificare che agganci sempre la barra di sicurezza della
barella, indipendentemente da come essa viene scaricata dal veicolo .
AVVERTENZA
• Per evitare lesioni al paziente o all'operatore e/o danni alla barella, verificare che il gancio di sicurezza blocchi sempre la barra
di sicurezza della barella, indipendentemente da come essa viene scaricata dal veicolo .
• Tra la barella e il paraurti del veicolo deve esserci una distanza di almeno 1,6 cm (5/8") per consentire lo sgancio della barra
di sicurezza durante lo scaricamento della barella dal veicolo . Prima di liberare la barra di sicurezza dal gancio di sicurezza,
verificare che le gambe della barella si blocchino nella posizione di caricamento . Il mancato blocco dell'altezza della barella
nella posizione prevista può provocare lesioni al paziente o all'operatore e/o danni alla barella .

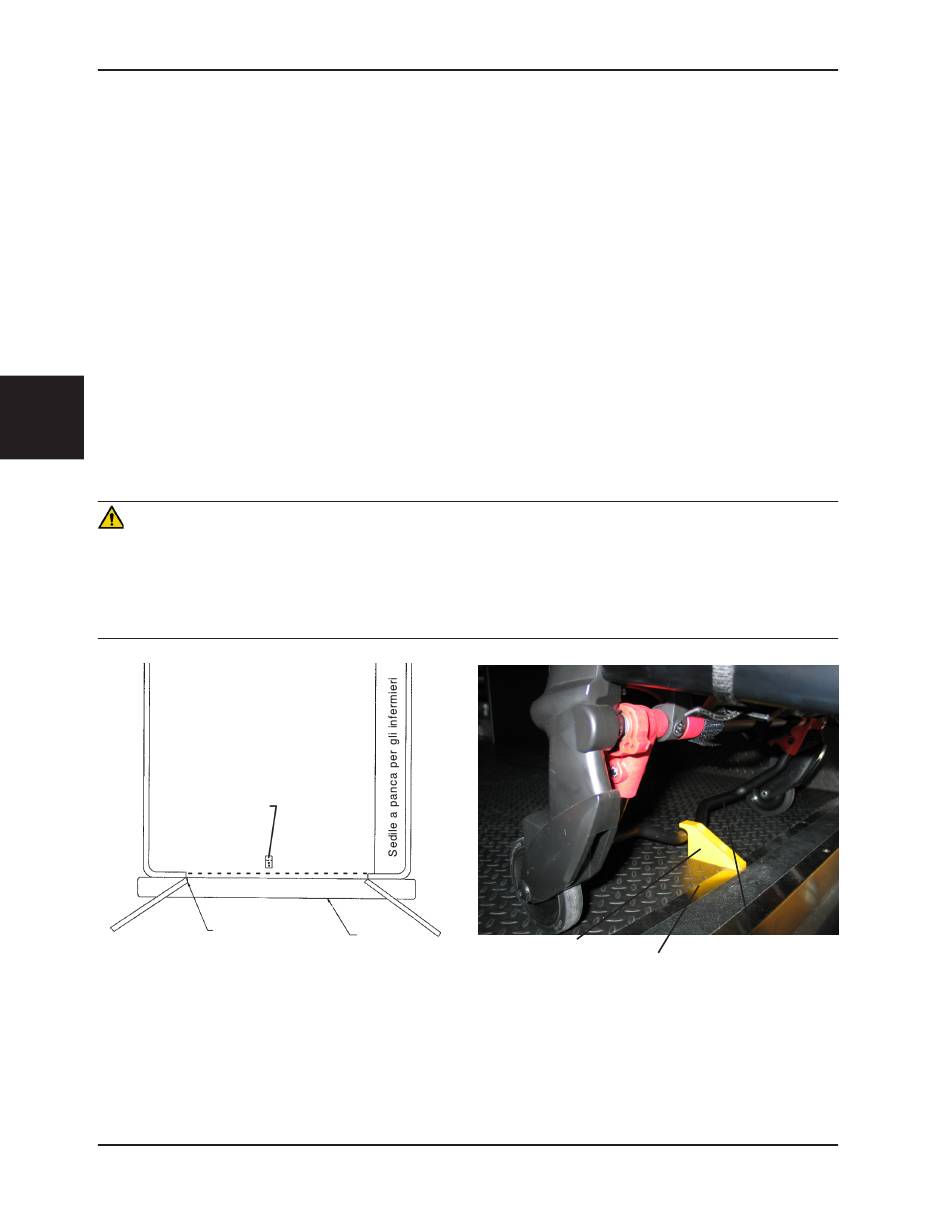

Figura 10: Posizionamento del gancio di sicurezza
(solo come riferimento)
Ritorna all'indice
5-18
Vista del veicolo
dall'alto
Gancio di
sicurezza
Telaio del portellone
Paraurti
Gancio di sicurezza
Figura 11: Barra di sicurezza bloccata dal gancio
6086-009-005 REV A
Barra di sicurezza
Margine del pavimento
di sicurezza
