Huomautus: Nämä asennusta koskevat ohjeet on tarkoitettu paareille, joita EI käytetä Power-LOAD-järjestelmän
kanssa . Power-LOAD-valinnalla varustettu paarimalli 6086: katso asennusta koskevat ohjeet Power-LOAD-järjestelmän
käyttö- tai huolto-/kunnossapito-oppaasta (6390-009-001) .
KISKON TUKIKANNATIN
14 5/8"
(VIITTEELLINEN)
(37,1 cm)
TAI HALUTTU SIJAINTI
SEINÄÄN NÄHDEN
AMBULANSSIN
TAKAOSA
(VIITTEELLINEN)
14 5/8"
(37,1 cm)
AMBULANSSIN
TAKAOSA
(VIITTELLINEN)
Suomi
Takaisin sisällysluetteloon
10-14
Ambulanssipaarien kiinnittimen asentaminen
LATTIALEVY
12 5/8" (32 cm)
2 5/8"
(6,6 cm)

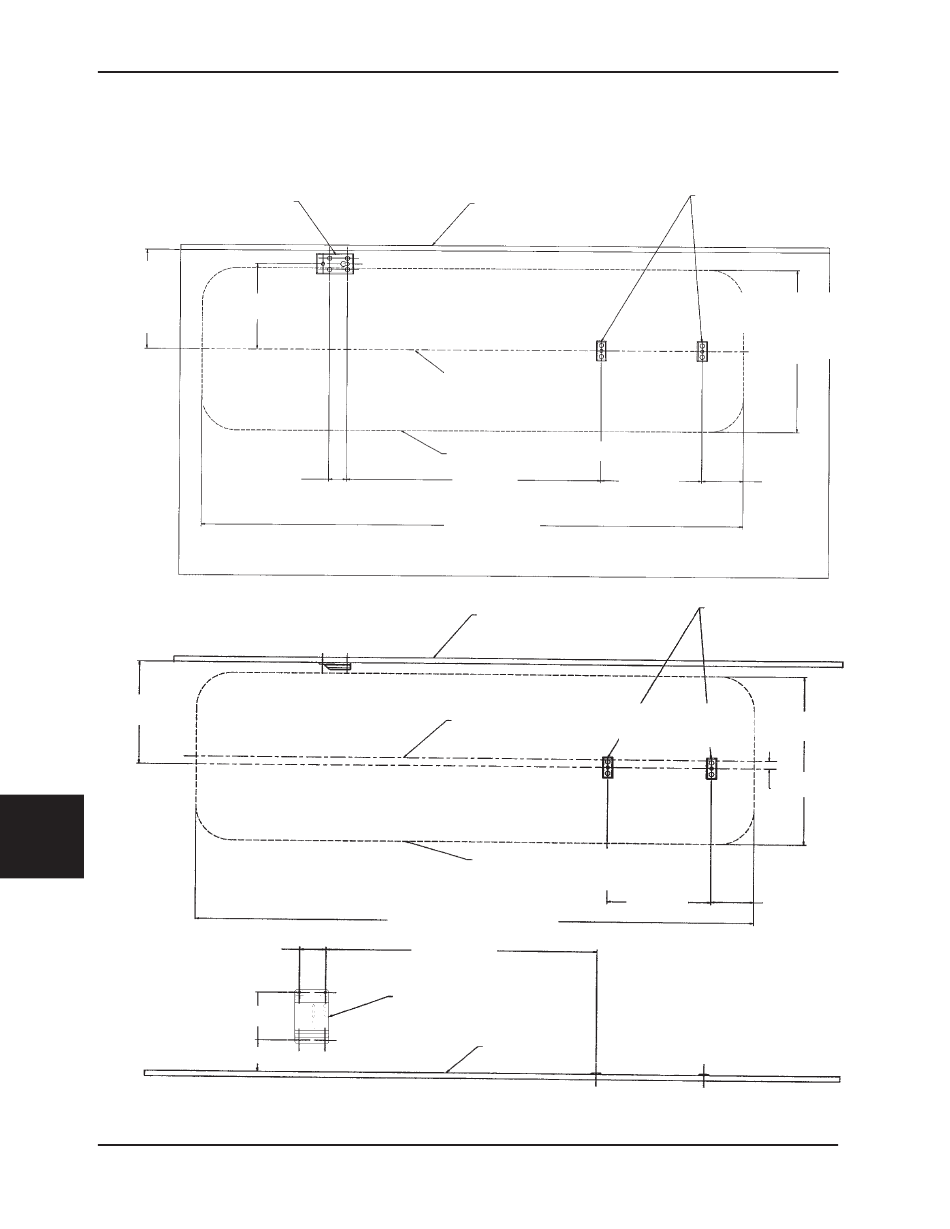

Kuva 4: Asennusmääräykset – Lattiaan asennettava kiinnitin
3 5/8"
(9,2 cm)
(16,5 cm)
6 1/2"
4 5/16" (10,9 cm)
Kuva 5: Asennusmääräykset – Seinään asennettava kiinnitin
AJONEUVON SEINÄ
AMBULANSSIPAARIEN
KESKILINJA
AMBULANSSIPAARIEN ULKOREUNA
37 5/8"
(95,6 cm)
80"
(VIITTEELLINEN)
(203 cm)
AJONEUVON SEINÄ
AMBULANSSIPAARIEN
KESKILINJA
AMBULANSSIPAARIEN
ULKOREUNA
80" (VIITTEELLINEN)
(203 cm)
37 3/8"
(94,9 cm)
SEINÄASENNUSKANNATIN
AJONEUVON
LATTIA
6086-009-005 REV A
PIDIKELATTIALEVYT
AMBULANSSIPAARIEN
PÄÄPUOLI
24"
(VIITTEELLINEN)
(61 cm)
14 15/16"
6 1/8"
(37,9 cm) (15,6 cm)
PIDIKELATTIALEVYT
24"
AMBULANSSIPAARIEN
(VIITTEELLINEN)
PÄÄPUOLI
(61 cm)
1 1/8"
(2,9 cm)
14 15/16" 6 1/8"
(37,9 cm) (15,6 cm)
