PAARIT KIINNITTÄVÄN PYLVÄÄN VAIHTO UUTEEN
Tarvittavat työkalut:
• T30 Torx-ruuvimeisseli
• 5/32 tuuman kuusiokoloavain
• momenttiavain Nm (in-lb)
Menettely:
1 . Nosta paarit täysin ylhäällä olevaan asentoon .
2 . Käännä paarit vasemmalle potilaspuolelle .
Huomautus: Etsi alakannattimessa oleva nuoli . Uusi
kiinnittävä pylväs täytyy asentaa samansuuntaisesti .
3 . Käytä T30 momenttiavainta,
kolokantaruuvia (A), jotka pitävät nykyisen paarit kiinnittävän pylvään paikoillaan alaosan putkessa (B) (kuva 65) .
Hävitä ruuvit ja paarit kiinnittävä pylväs .
4 . Työnnä kolokantaruuvi (C) kiinnittävän pylvään hatun (D) ja pylväsputken (E) läpi, ja siten ylempään tappikannattimeen
(F) (kuva 65) .
5 . Käytä 5/32 tuuman kuusiokoloavainta, kiristä alempi kolokantaruuvi (C) kokonaan kiinnittääksesi pylvään hatun
(D) ja pylväsputken (E) ylempään tappikannattimeen (F) (kuva 65) . Käytä momenttiavainta ja käännä ruuvi
11,3-15,8 Nm:n (100-140 naulatuumaa (in-lb)) asetukseen .
6 . Asenna paarit kiinnittävä pylväs alaosan putken yli . Kohdista pylvään molempien puoliskojen reiät toisiinsa ja
työnnä kaksi kolokantaruuvia pylvään hatun kierteisiin reikiin .
7 . Käytä T30 Torx -ruuvimeisseliä, kiristä molemmat kolokantaruuvit kunnolla .
8 . Tarkista yksikön toiminta ennen sen uudelleenkäyttöä .
Huomautus: Kiskopuristinkokoonpanon säätäminen voi olla tarpeen, koska paarit kiinnittävän pylvään sijaintikohta voi
vaihdella paarien valmistajan ja mallinumeron mukaan .
PAARIT KIINNITTÄVÄN PYLVÄÄN RUUVIN VAIHTO UUTEEN
Tarvittavat työkalut:
• T25 Torx -ruuvimeisseli
• 5/32 tuuman kuusiokoloavain
• momenttiavain Nm (in-lb)
Menettely:
1 . Käytä T25 Torx -ruuvimeisseliä tai 5/32 tuuman kuusiokoloavainta . Poista alempi kolokantaruuvi, joka kiinnittää
pylvään hatun ja pylväsputken ylempään tappikannattimeen . Poista ruuvi käytöstä .
2 . Käytä 5/32 tuuman kuusiokoloavainta . Laita paikoilleen ja kiristä kolokantaruuvi (osa nro 0004-503-000) kunnolla
kiinnittääksesi pylvään hattu ja putki paarit kiinnittävän pylväskokoonpanon yläosaan . Käytä momenttiavainta ja
käännä ruuvi 11,3-15,8 Nm:n (100-140 naulatuumaa (in-lb)) asetukseen .
Huomautus: Jos ruuvia ei voida kääntää 11,3-15,8 Nm:n (100-140 in-lb) asetukseen, koko paarit kiinnittävä pylväs
täytyy vaihtaa uuteen . Ks . "Paarit kiinnittävän pylvään vaihto uuteen" .
3 . Tarkista yksikön toiminta ennen sen uudelleenkäyttöä .
www.stryker.com
Huoltotiedot
F
B
poista kaksi
6086-009-005 REV A
C
D
E
A

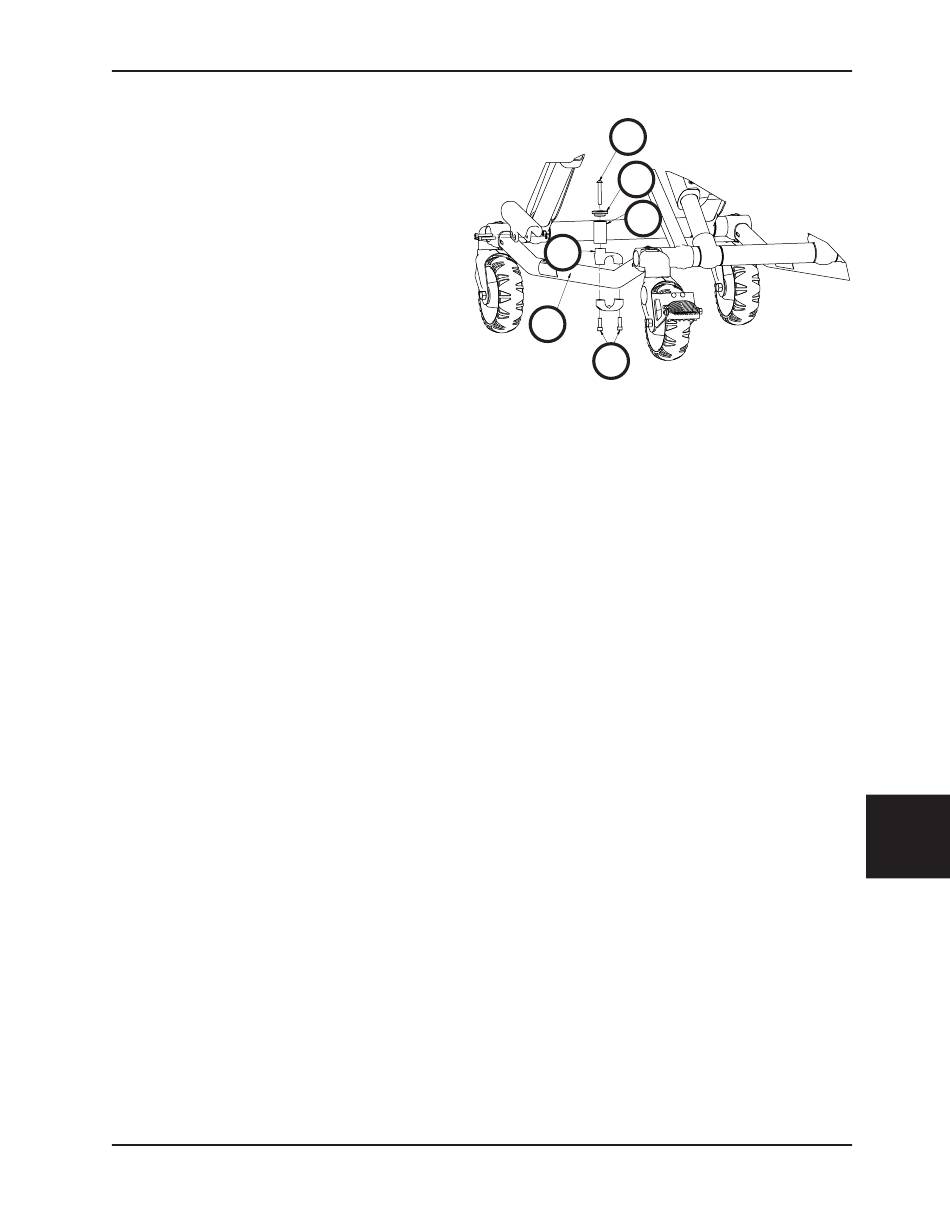

Kuva 65
