VÝMĚNA VNITŘNÍ TRUBKY NA VNĚJŠÍ STRANĚ
Potřebné nástroje:
• 2 stoličky
• Kombinovaný klíč 3/8"
• Kombinovaný klíč 7/16"
• Hvězdicový šroubovák T25
• 2 kombinované klíče 9/16"
• Bezodrazové kladivo
• Hvězdicový šroubovák T27
Postup:
1 . Proveďte kroky 1-7 postupu „Výměna vnitřní trubky
na vnitřní straně" na str .

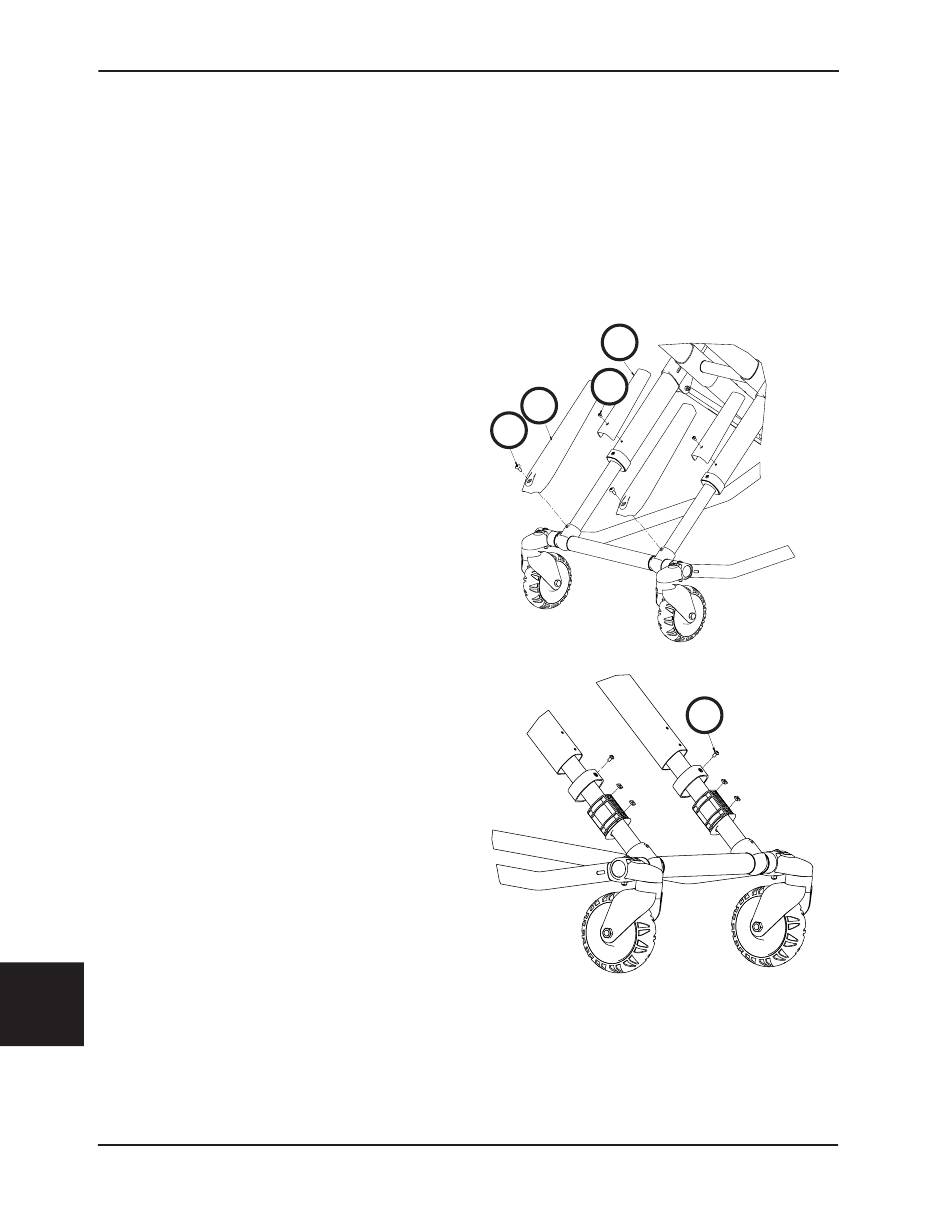

2 . Hvězdicovým šroubovákem T27 odšroubujte šroub
s čočkovitou hlavou (A), který připevňuje chránič
křížového rámu (B) k vnitřní trubce (viz obr . 72) .
3 . Hvězdicovým šroubovákem T25 odšroubujte dva
závrtné šrouby s půlkulatou hlavou (C), které drží
ložisko trubky .
4 . Odstraňte vnitřní trubku a uschovejte její pouzdra
pro použití na nové trubce .
5 . Opačným postupem nainstalujte novou vnitřní trubku .
Poznámka: Při opětovné montáži se ujistěte,
že otvor pro šroub chrániče křížového rámu na nové
vnitřní trubce je otočen k horní straně lůžka .
6 . Před uvedením zařízení do chodu zkontrolujte jeho
funkčnost .
