REMPLACEMENT DU MONTANT DE RETENUE DE
LA CIVIÈRE
Outils nécessaires :
• Tournevis Torx T30
• Clé hexagonale de 5/32"
• Clé dynamométrique (nM (en pouces-lb))
Procédure :
1 . Redresser la civière en position complètement droite .
2 . Tourner la civière du côté gauche du patient .
Remarque : Repérer la flèche qui est située sur le support
inférieur . Le montant de retenue de remplacement devra
être monté avec la même orientation sur la civière .
3 . À l'aide d'un tournevis Torx T30, retirer les deux vis à six

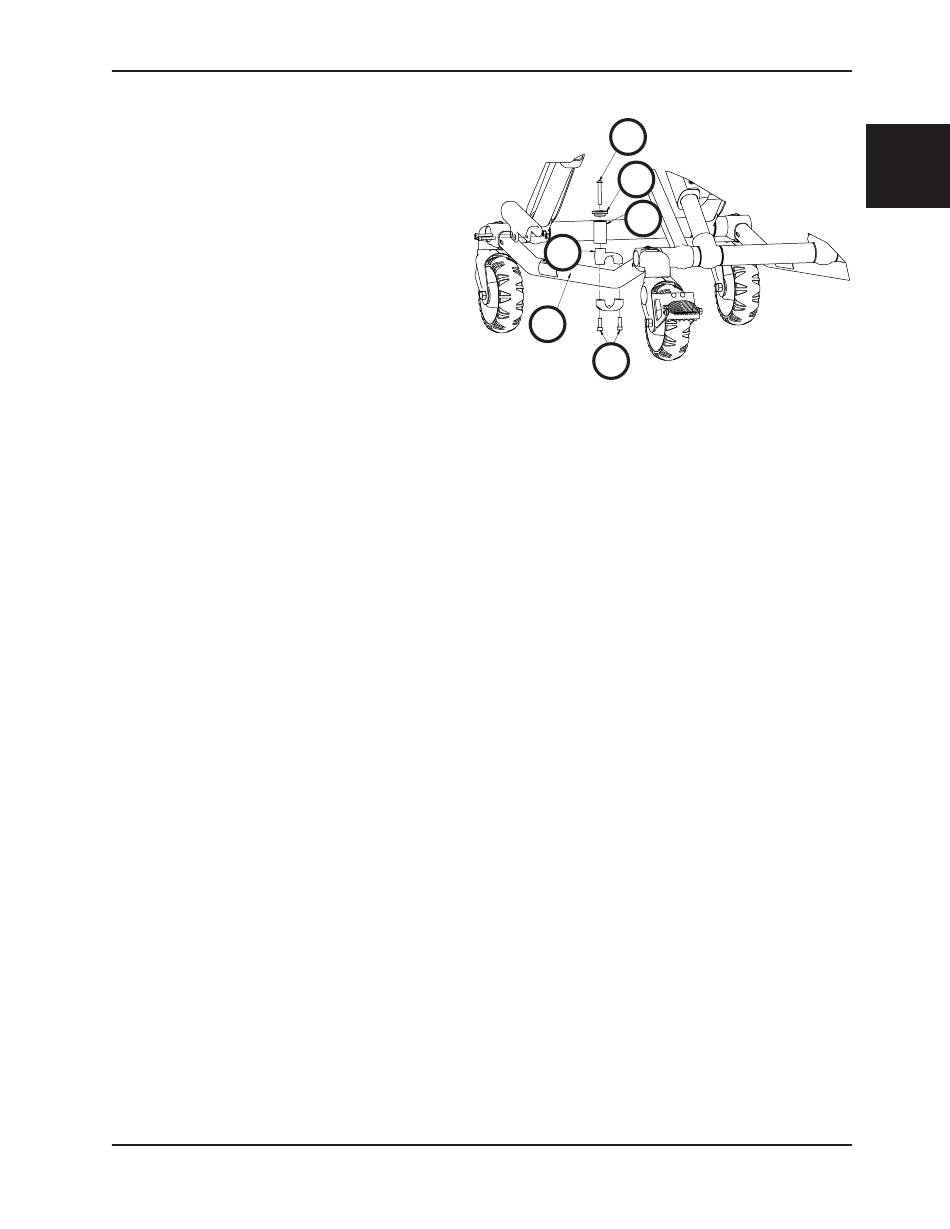

pans creux (A) qui maintiennent le montant de retenue de la civière au châssis (B) (Figure 65) . Jeter les vis et le montant
de retenue de la civière .
4 . Insérer la vis d'assemblage à tête ronde (C) à travers le chapeau du montant de retenue de la civière (D) et à travers
le montant de retenue (E), puis dans le support de goupille inférieur (F) (Figure 65) .
5 . À l'aide d'une clé hexagonale de 5/32" serrer entièrement la vis (C) pour fixer le chapeau du montant de retenue de la civière
(D) et le montant de retenue (E), sur le support de goupille supérieur (F) (Figure 65) . À l'aide d'une clé dynamométrique, serrer
au couple entre 11,3 - 15,8 Nm (100 - 140 in-lb) .
6 . Assembler le montant de retenue de la civière sur le châssis . Aligner les trous des demi-montants de retenue et insérer les
deux vis à six pans creux dans les trous filetés en haut du montant de retenue .
7 . À l'aide d'un tournevis Torx T30, serrer entièrement les deux vis à six pans creux .
8 . Vérifier que l'unité fonctionne correctement avant de la remettre en service .
Remarque : Il peut être nécessaire de régler les plaques de fixation pour compenser une variation éventuelle de la position
du montant de retenue de la civière, qui varie en fonction du constructeur de l'ambulance et du modèle de civière .
REMPLACEMENT DU MONTANT DE RETENUE DE LA CIVIÈRE
Outils nécessaires :
• Tournevis Torx T25
• Clé hexagonale de 5/32"
• Clé dynamométrique (nM (en pouces-lb))
Procédure :
1 . À l'aide d'un tournevis Torx T25 ou d'une clé hexagonale de 5/32", retirer la vis d'assemblage à tête ronde qui maintient
le chapeau du montant de retenue de la civière et le montant de retenue sur le support de goupille supérieur . Jeter la vis .
2 . À l'aide d'une clé hexagonale de 5/32", installer et serrer entièrement la vis d'assemblage à tête ronde (réf . 0004-503-000)
pour sécuriser le montant de retenue et le tube de la portion supérieure du montant de retenue . À l'aide d'une clé
dynamométrique, serrer au couple entre 11,3 - 15,8 Nm (100 - 140 in-lb) .
Remarque : Si vous ne pouvez pas serrer au couple à 11,3 - 15,8 Nm (100 - 140 in-lb), vous devez remplacer le montant de
retenue de la civière complet . Cf . «Remplacement du montant de retenue de la civière» .
3 . Vérifier que l'unité fonctionne correctement avant de la remettre en service .
www.stryker.com
Informations d'entretien
6086-009-005 REV A
C
D
E
F
B
A
Figure 65
