Installation des Sicherheitshakens im Fahrzeug

Hinweis: Diese Installationsanweisungen sind für Tragen bestimmt, die NICHT mit Power-LOAD verwendet werden .
Installationsanweisungen für Tragen des Modells 6086 mit Power-LOAD-Option finden Sie im Power-LOAD Bedienungs- und
Wartungshandbuch .
FAHRZEUGMODELL
Nach US-Bundesbestimmungen (Referenz KKK-A-1822) muss die Stoßstangenhöhe des Fahrzeugs äquidistant ± 5 cm (2 Zoll) vom
Fahrzeugboden und der Basis installiert sein, die als Fahrzeugbodenhöhe definiert ist . Die Trittstufe der Stoßstange muss eine Tiefe
von mindestens 13 cm (5 Zoll) und höchstens 25 cm (10 Zoll) aufweisen . Beträgt die Tiefe der Stoßstange mehr als 18 cm (7 Zoll),
muss sie klappbar sein . Bei der Installation des Sicherheitshakens in einem Krankenwagen, der diesen US-Bundesbestimmungen
Deutsch
entspricht, reicht der entstehende Spielraum aus, um die Trage auf die voll ausgeklappte Position herunterzulassen . Die Trage
ist mit allen Fahrzeugbodenhöhen kompatibel (siehe die Spezifikationen für die maximale Ladehöhe), solange das Fahrzeug die
Maßgaben in der US-Bundesbestimmung KKK-A-1822 erfüllt .

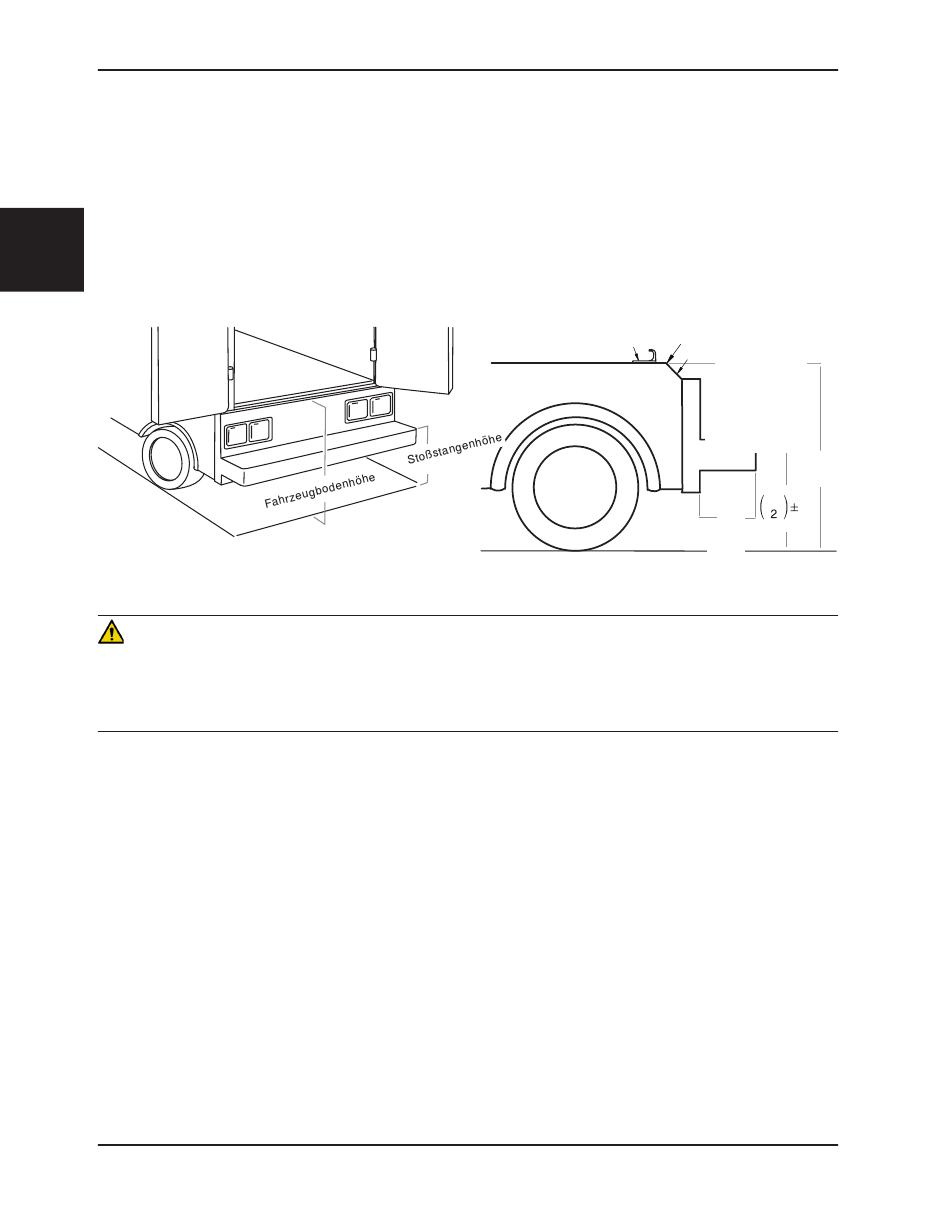

Abbildung 7: Fahrzeugbodenhöhe
VORSICHT
• Vor der Bedienung die Ladehöhe der Trage auf die richtige Arretierungshöhe einstellen.
• Der Sicherheitshaken sollte von einem geprüften, mit der Konstruktion von Krankenwagen vertrauten Mechaniker installiert
werden . Vor Installation des Sicherheitshakens beim Fahrzeughersteller die erforderlichen Informationen einholen und darauf
achten, dass durch die Installation des Sicherheitshakens Brems-, Sauerstoff- und Kraftstoffleitungen sowie Kraftstofftank und
elektrische Verkabelung des Fahrzeugs nicht beschädigt oder beeinträchtigt werden .
ERFORDERLICHES MATERIAL ZUR INSTALLATION DES SICHERHEITSHAKENS
(NICHT IM LIEFERUMFANG ENTHALTEN)
(2) Innensechskantschrauben*, min . 1/4 Zoll-20, Klasse 5, für langen oder kurzen Sicherheitshaken
(2) Senkschrauben mit Innensechskant*, min . 1/4 Zoll-20, Klasse 5, für J-förmigen Haken
(2) Unterlegscheiben
(2) Federringe
(2) Muttern, 1/4 Zoll-20
* Die Länge der Innensechskantschrauben hängt von der Dicke des Fahrzeugbodens ab . Die Schrauben sind lang genug, wenn
nach vollständigem Passieren des Fahrzeugbodens, der Unterlegscheibe und der Mutter noch mindestens zwei ganze Windungen
überstehen .
Zurück zum Inhaltsverzeichnis
3-16
Sicherheitshaken Schwellenkante
Abbildung 8: Fahrzeugbodenhöhe
6086-009-005 REV A
Schwelle
Bodenhöhe (DH)
Stoßstangenhöhe
DH
Stoßstan-
DH
2
gentiefe
Max .
25 cm
(10")
