INDVENDIG, UDSKIFTNING AF
INDVENDIGT RØR
Nødvendigt værktøj:
• Savbuk (2 stk . )
• 3/8" stjernegaffelnøgle
• 7/16" stjernegaffelnøgle
• T25 Torx-skruetrækker
• 9/16" stjernegaffelnøgle (2 stk . )
• Gummihammer
Procedure:

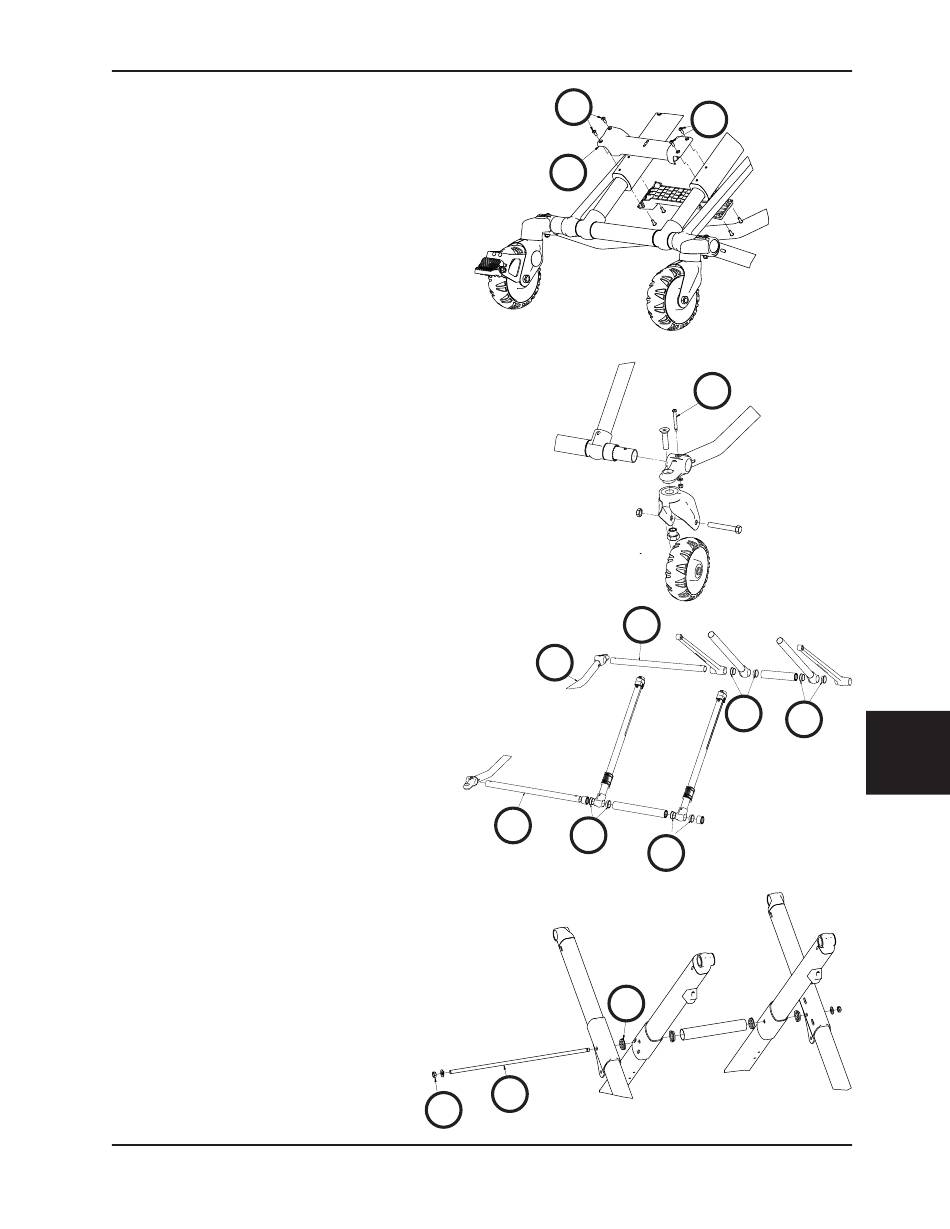

1 . Fjern de fire rundhovedskruer (A) fra
stelafstiveren (B) med en T25 Torx-
skruetrækker (figur 68) .
2 . Sænk båren til dennes nederste position .
3 . Brug to savbukke og vend båren med bunden
opad på savbukkene, så de understøtter
båren .
4 . Brug en 3/8-tommers og en 7/16-tommers
stjernegaffelnøgle til at fjerne alle fire
hjulmonteringsbolte (C), som fastgør de ydre
løfterørsenheder til hjulrørene (figur 69) .
5 . Brug to 9/16-tommers stjernegaffelnøgler og
en gummihammer til at fjerne bundrammens
forbindelsesstang (D) og
centerlåsemøtrik (E) .
Bemærk: Gem de lejer (F), som falder
ud (figur 71) .
6 . Fjern svejsekonstruktionen på bundrammens
udvendige rør (G) på den side, der er
beskadiget . Lad den modsatte side blive
siddende, så den støtter
(figur 70) .
7 . Skub hjulrørene (H) gennem X-rammens
ben for at løsne X-rammen (figur 70) .
Bemærk: Den anden side vil stadig have
bundrammens udvendige rør og hjulrørene
fastgjort til X-rammen .
8 . Fjern det indvendige rør og gem bøsningerne
(J), som skal genbruges med det nye rør .
9 . Gentag ovenstående i omvendt rækkefølge
for at montere det nye indvendige rør .
10 . Kontrollér, at enheden fungerer korrekt,
inden den tages i brug igen .
www.stryker.com
Serviceoplysninger
sekskantede
X-rammen
E
6086-009-005 REV A
A
B
Figur 68
Figur 69
H
G
H
J
J
Figur 70
F
D
Figur 71
Vend tilbage til indholdsfortegnelsen
A
C
J
J
9-65
