Umístění Bezpečnostní Zarážky V Příčné Ose Vozidla; Montáž Bezpečnostní Zarážky - Stryker Performance-Pro Xt Bedienungs- Und Wartungshandbuch

Poznámka: Tyto montážní pokyny jsou určeny pro lůžka, která NEBUDOU užívána se systémem Power-LOAD .
Montáž pro model 6086 se systémem Power-LOAD je popsána v příručce pro užívání a údržbu systému Power-LOAD .
UMÍSTĚNÍ BEZPEČNOSTNÍ ZARÁŽKY V PŘÍČNÉ OSE VOZIDLA
1 . Uvolněte lůžko z fixačního systému a vyložte jej z vozidla .
2 . Při vykládání lůžka si všimněte polohy nakládacích kol a bezpečnostní tyče .
3 . Na podlaze vozidla si označte střed bezpečnostní tyče .
4 . Zkontrolujte, zda je poloha vyznačená v kroku 3 v místě, kde bezpečnostní tyč zapadá do zarážky při každém
vykládání lůžka, bez ohledu na polohu (úplně vlevo i úplně vpravo) .
• Pokud se bezpečnostní tyč v zarážce nezachycuje v žádné poloze (vlevo, uprostřed, ani vpravo), proveďte úpravu
na vozidle, nikoliv na lůžku nebo na zarážce .
• Pokud se bezpečnostní tyč zarážkou zachycuje vždy, připevněte bezpečnostní zarážku.
MONTÁŽ BEZPEČNOSTNÍ ZARÁŽKY
1 . Určete si správnou polohu zarážky v podélné i příčné ose tak, aby se bezpečnostní tyč vždy zachycovala v zarážce .
2 . Vyvrtejte otvory pro šrouby .
3 . Připevněte bezpečnostní zarážku k podlaze a zkontrolujte, zda se bezpečnostní tyč vždy zachycuje v zarážce bez
ohledu na to, je-li lůžko vyloženo z vozidla .
VAROVÁNÍ
• Zkontrolujte, zda bezpečnostní zarážka zachytí tyč lůžka vždy bez ohledu na to, jak je lůžko vysouváno, jinak může
dojít ke zranění pacienta či obsluhy, případně k poškození lůžka .
• Na uvolnění bezpečnostní tyče je při vykládání z vozidla potřebný odstup lůžka od nárazníku vozidla alespoň 16 mm
(5/8") . Zkontrolujte, zda se nohy lůžka zajistí v nakládací poloze před uvolněním tyče z bezpečnostní zarážky . Pokud
by lůžko zůstalo výškově nezajištěné, mohlo by dojít k úrazu pacienta či obsluhy, případně k poškození lůžka .
Pohled shora na vozidlo
Bezpečnostní
zarážka

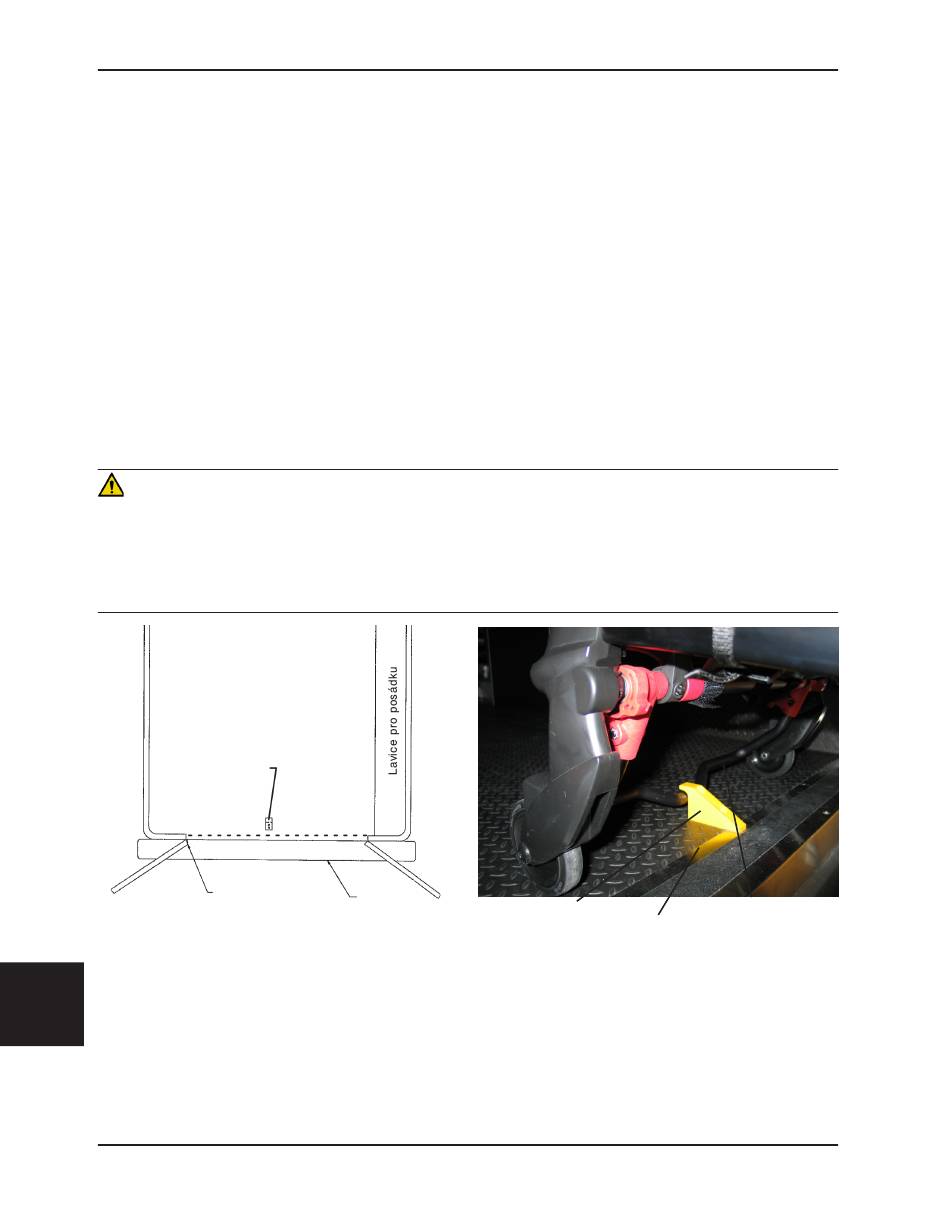

Obr. 10: Umístění bezpečnostní zarážky
(Pouze jako reference)
Česky
Návrat na obsah
12-18
Montáž bezpečnostní zarážky
Rám dveří
Nárazník
Bezpečnostní
zarážka
Obr. 11: Zachycení bezpečnostní tyče do
bezpečnostní zarážky
6086-009-005 REV A
Bezpečnostní tyč
Okraj podlahy
