EINSTELLUNG DER RADSPERRKRAFT

Erforderliche(s) Werkzeug(e):
• 5/32-Zoll-Sechskantschlüssel
• 7/16-Zoll-Kombischlüssel oder Steckschlüssel
Vorgehensweise:
1 . Die Innensechskantschraube mit dem 5/32-Zoll-Sechskantschlüssel und 7/16-Zoll-Kombischlüssel oder Steckschlüssel
in der Mitte des Sperrpedals entfernen . Ab Werk ist die Stärke der Radsperre auf das Minimum eingestellt . Die Markierung
am Pedal (A) wird auf die Markierung an der Achtkantmanschette (B) ausgerichtet (Abbildung 63) .
2 . Die Manschette (B) entfernen . Die Manschette zur Erhöhung der Sperrstärke entgegen dem Uhrzeigersinn und zur Verringerung
im Uhrzeigersinn drehen . Die Manschette wieder in das Pedal einsetzen (Abbildung 63) .
3 . Mit dem 5/32-Zoll-Sechskantschlüssel und dem 7/16-Zoll-Kombischlüssel oder Steckschlüssel die Innensechskantschraube
wieder anbringen .
4 . Vor Wiederinbetriebnahme die Radsperrkraft des Pedals überprüfen, um sicherzugehen, dass sie ausreicht .
B
A
MINIMAL
www.stryker.com
Wartungsinformationen

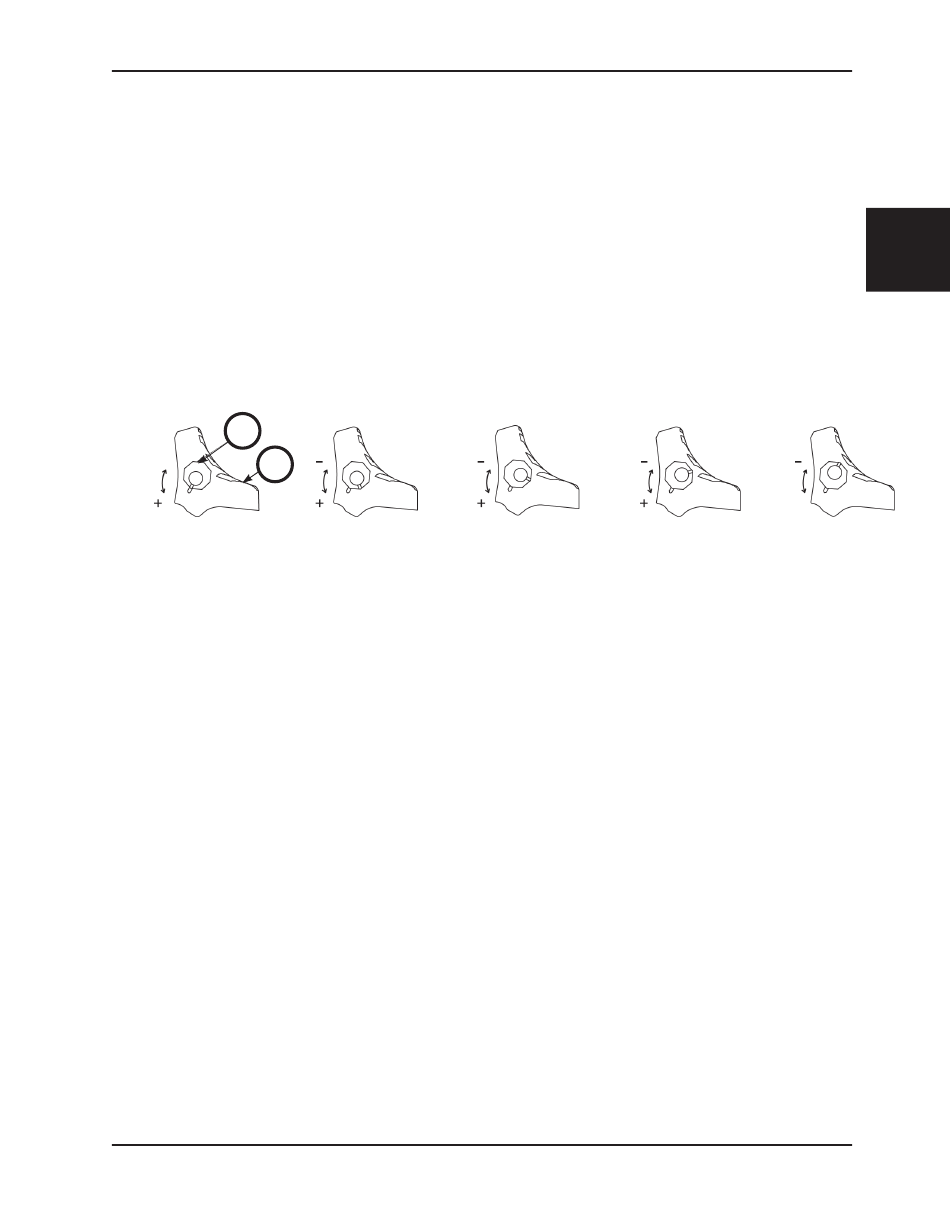

Abbildung 63: Einstellung der Radsperrkraft
6086-009-005 REV A
MAXIMAL
