RÉGLAGE DE LA FORCE DE BLOCAGE DES ROUES
Outils nécessaires :
• Clé hexagonale de 5/32"
• Clé mixte ou douille à six pans creux de 7/16"
Procédure :
1 . À l'aide de la clé hexagonale de 5/32" et de la clé mixte ou douille à six pans creux de 7/16", retirer la vis à six pans creux
du centre de la pédale de blocage . Le blocage de roue est assemblé en usine avec la pédale réglée à la force de blocage
minimum . Le repère de la pédale (A) est aligné sur le repère du manchon octogonal (B) (Figure 63) .
2 . Retirer le manchon (B) . Tourner le manchon dans le sens anti-horaire pour augmenter la force de blocage de la pédale
ou dans le sens horaire pour la diminuer . Insérer le manchon dans la pédale (Figure 63) .
3 . À l'aide de la clé hexagonale de 5/32" et de la clé mixte ou douille à six pans creux de 7/16", réinstaller la vis à six pans creux .
4 . Tester la force de blocage de la pédale et vérifier qu'elle tient correctement avant de la remettre en service .
B
A
MINIMUM
www.stryker.com
Informations d'entretien

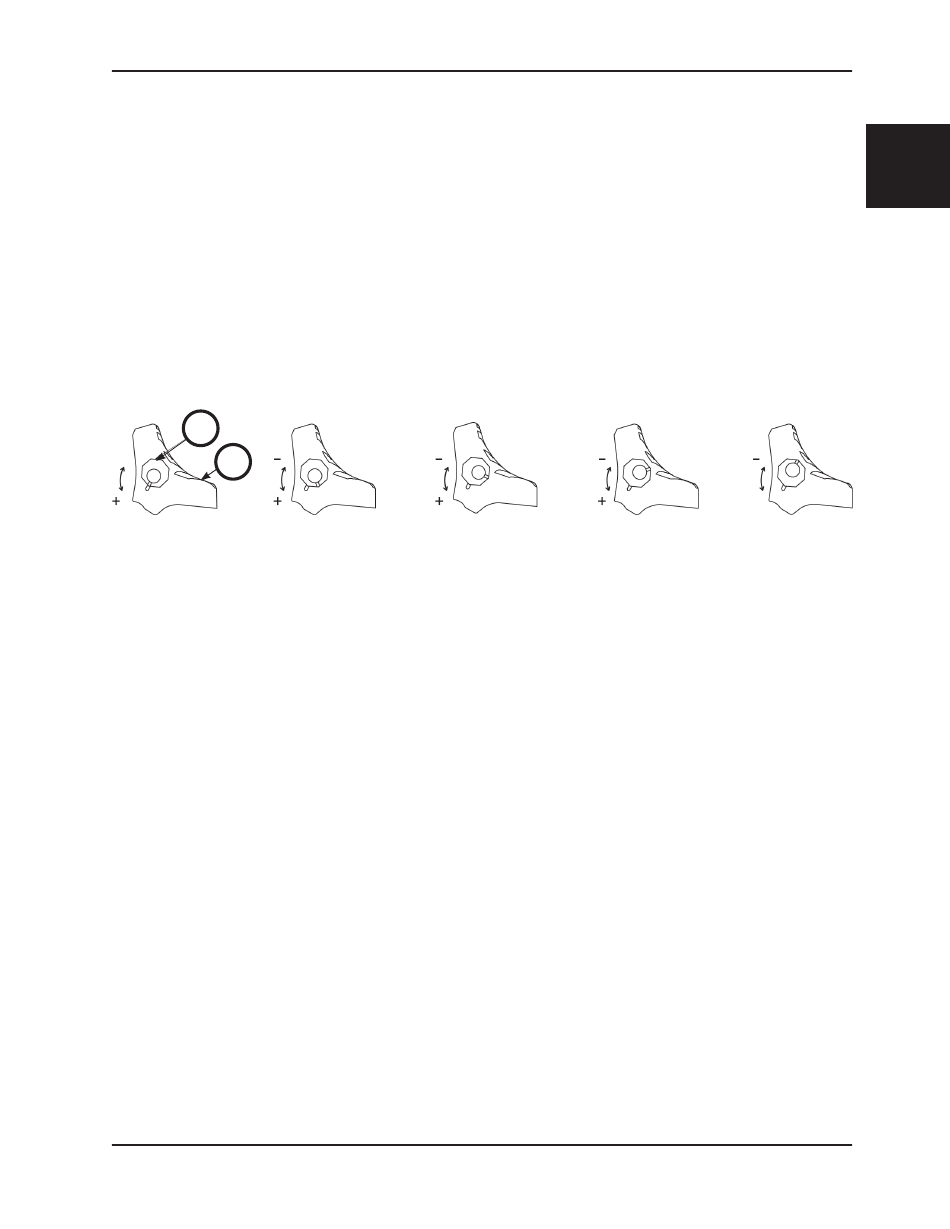

Figure 63 : Réglage de la force de blocage des roues
6086-009-005 REV A
MAXIMUM
