SEŘÍZENÍ ČEPU UCHYCENÍ LŮŽKA
Potřebné nástroje:
• Šestihranný klíč 3/16"
UPOZORNĚNÍ
Čep uchycení lůžka se dodává seřízený pro křížový rám . Pouze pokud by byl fixační úchyt seřízen pro rám H, je třeba
seřídit pro něj čep .
Postup:
1 . Šestihranným klíčem 3/16" vyšroubujte dva šrouby s vnitřním šestihranem (A), které připevňují držák čepu (B)
k rámu podvozku (C) (obr . 64) .
2 . Otočte spodní držák o 180 ˚ .
3 . Šestihranným klíčem 3/16" našroubujte zpět dva šrouby s vnitřním šestihranem, vyšroubované v kroku 1 .
4 . Před uvedením zařízení do chodu zkontrolujte jeho funkčnost .
Poznámka: Pokud šipka (D) na spodním držáku čepu uchycení lůžka (E) míří k hlavové části lůžka, je čep nastaven
pro lůžko s křížovým rámem . Pokud míří k nohám, je čep nastaven pro rám H (obr . 64) .
Česky
Návrat na obsah
12-62
Informace o servisu
E
B
A

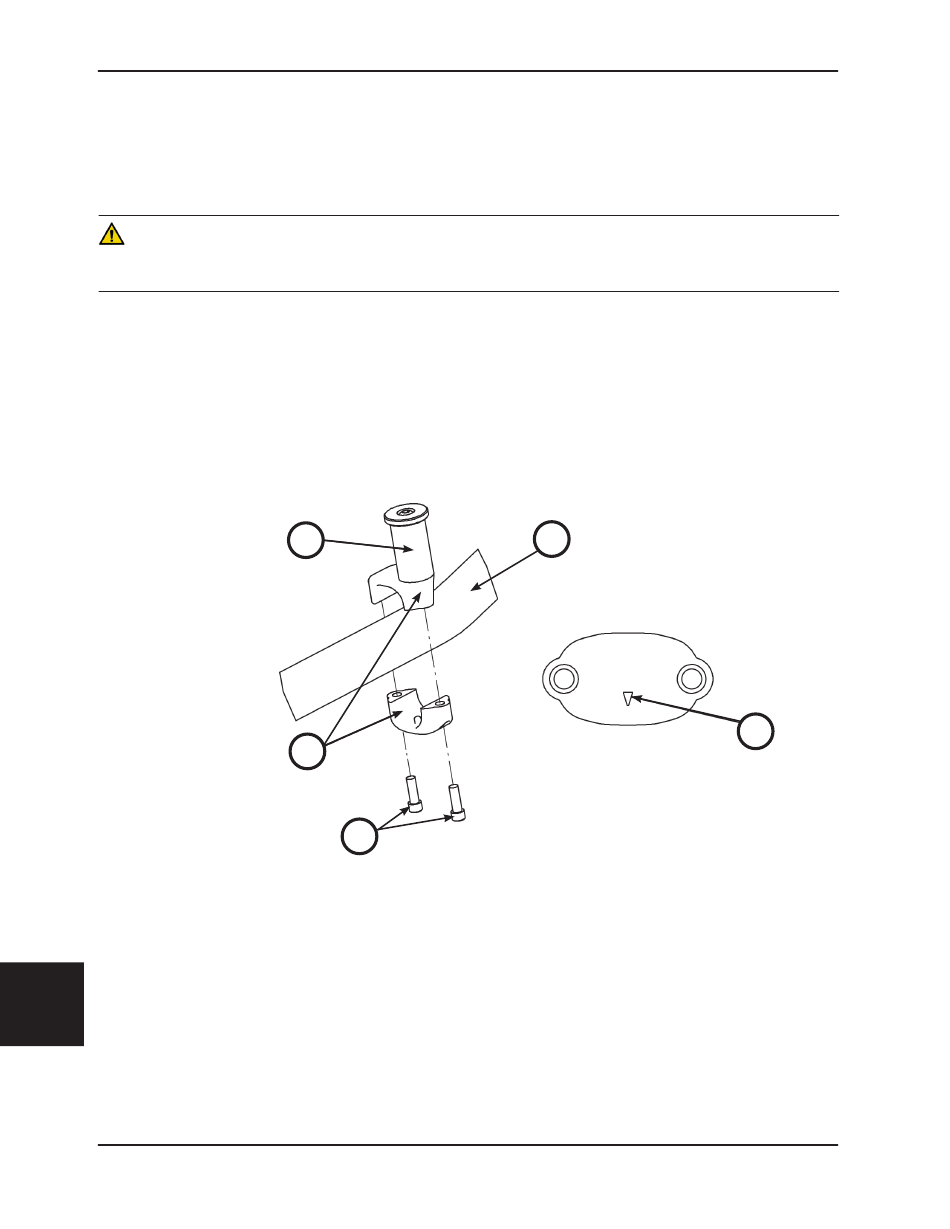

Obr. 64: Čep uchycení lůžka
