AJUSTE DEL RESPALDO

Herramientas necesarias:
• Llave combinada de 1/2"
• Llave hexagonal de 5/32"
• Llave hexagonal de 3/32"
• Destornillador ranurado pequeño
Procedimiento:
1 . Para poder acceder mejor, mueva el respaldo a 73 grados .
Nota: antes de continuar con el procedimiento de ajuste
del respaldo, asegúrese de que el cilindro (A) está
totalmente enroscado en el yugo (B) de modo que no se
vea ninguna rosca en el eje del cilindro . Si queda alguna
rosca, utilice una llave hexagonal de 3/32" para extraer el
tornillo de fijación (C) situado en el centro del yugo . Con
un destornillador ranurado pequeño, extraiga el gancho en
e y el pasador (D y E) que sujeta la parte inferior del cilindro
neumático . Enrosque el eje del cilindro (A) totalmente en
el yugo (B) . Sustituya el gancho en e y pasador (D y E),
Español
y sustituya el tornillo de fijación (C) con Loctite
y figura 62)
2 . Con una llave combinada de 1/2", afloje la tuerca hexagonal
(F) situada en el pivote del respaldo (J) al mismo tiempo
que sujeta el tornillo de fijación (H) fijado en el pivote
(figura 62) .
3 . Con una llave hexagonal de 5/32", gire el tornillo de
fijación (H) hasta que no haya espacio entre la manija de
desbloqueo del respaldo (K) y el botón de desbloqueo del
cilindro neumático (figura 62) .
Nota: asegúrese de que el respaldo pasa de la posición
horizontal hasta al menos 73 grados . En caso contrario,
gire el tornillo de fijación 1/2 vuelta hacia la derecha .
Repita hasta que se consiga un desplazamiento de al
menos 73 grados .
4 . Baje el respaldo a un ángulo de 5−10 grados y suelte la
manija . Aplique aproximadamente 22,7 kg (50 lb) de fuerza
hacia abajo en el extremo del respaldo . Si el respaldo se
desplaza hacia abajo, gire el tornillo de fijación hacia la
izquierda . Repita hasta que el respaldo no se desplace
hacia abajo .
5 . Con una llave combinada de 1/2", apriete la tuerca
hexagonal (F) al mismo tiempo que sujeta el tornillo
de fijación fijado en el pivote (figura 62) .
6 . Compruebe que la unidad funciona correctamente antes
de volver a ponerla en servicio .
Volver al índice
6-60
Información de reparaciones

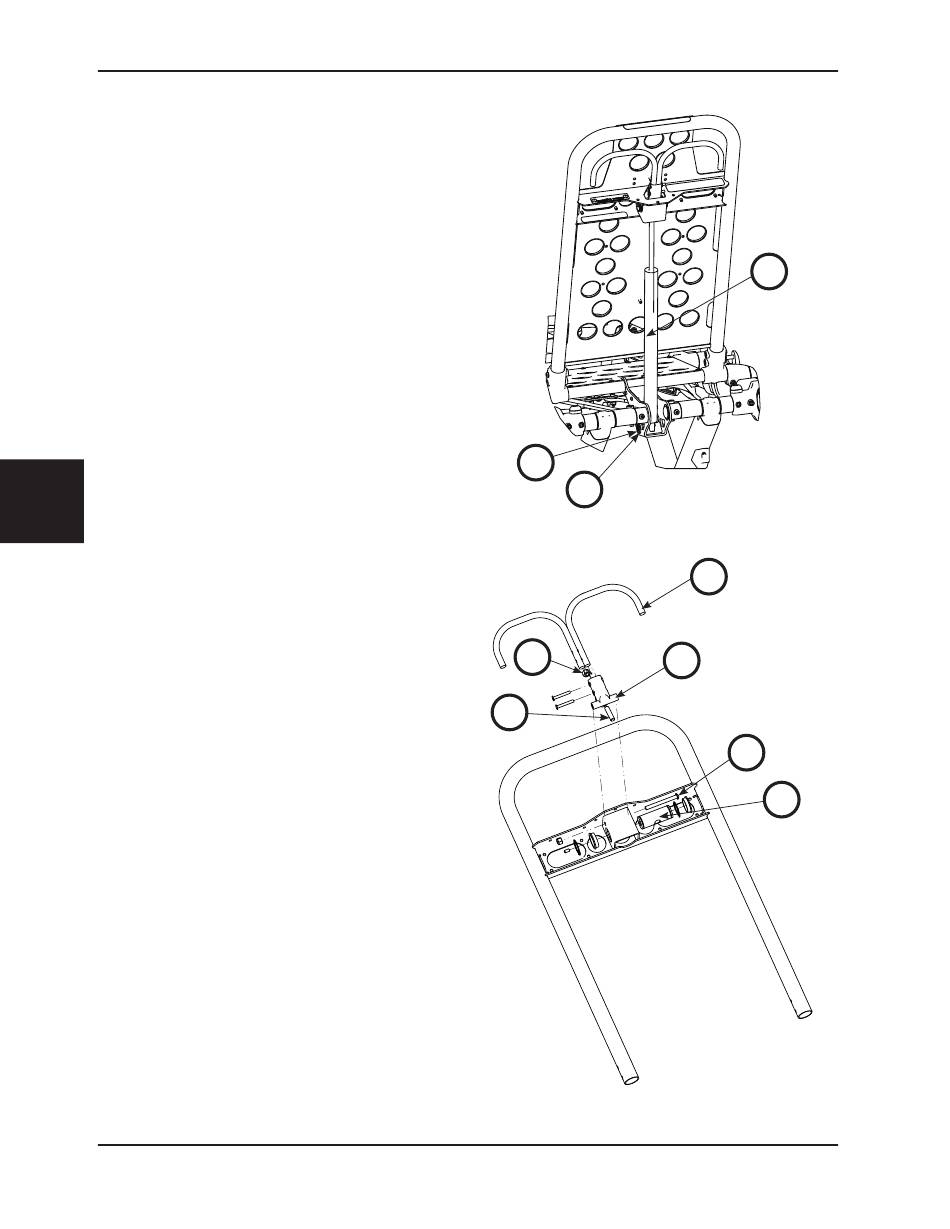

. (Figura 61
®
6086-009-005 REV A
E
D
Figura 61
F
J
H
Figura 62
A
K
C
B
