Informações sobre actividades de manutenção
INTERIOR, SUBSTITUIÇÃO DO TUBO
INTERIOR
Ferramentas necessárias:
• (2) Cavalete
• Chave combinada de 3/8"
• Chave combinada de 7/16"
• Chave T25 Torx
• (2) Chave combinada de 9/16"
• Martelo sem retrocesso
Procedimento:

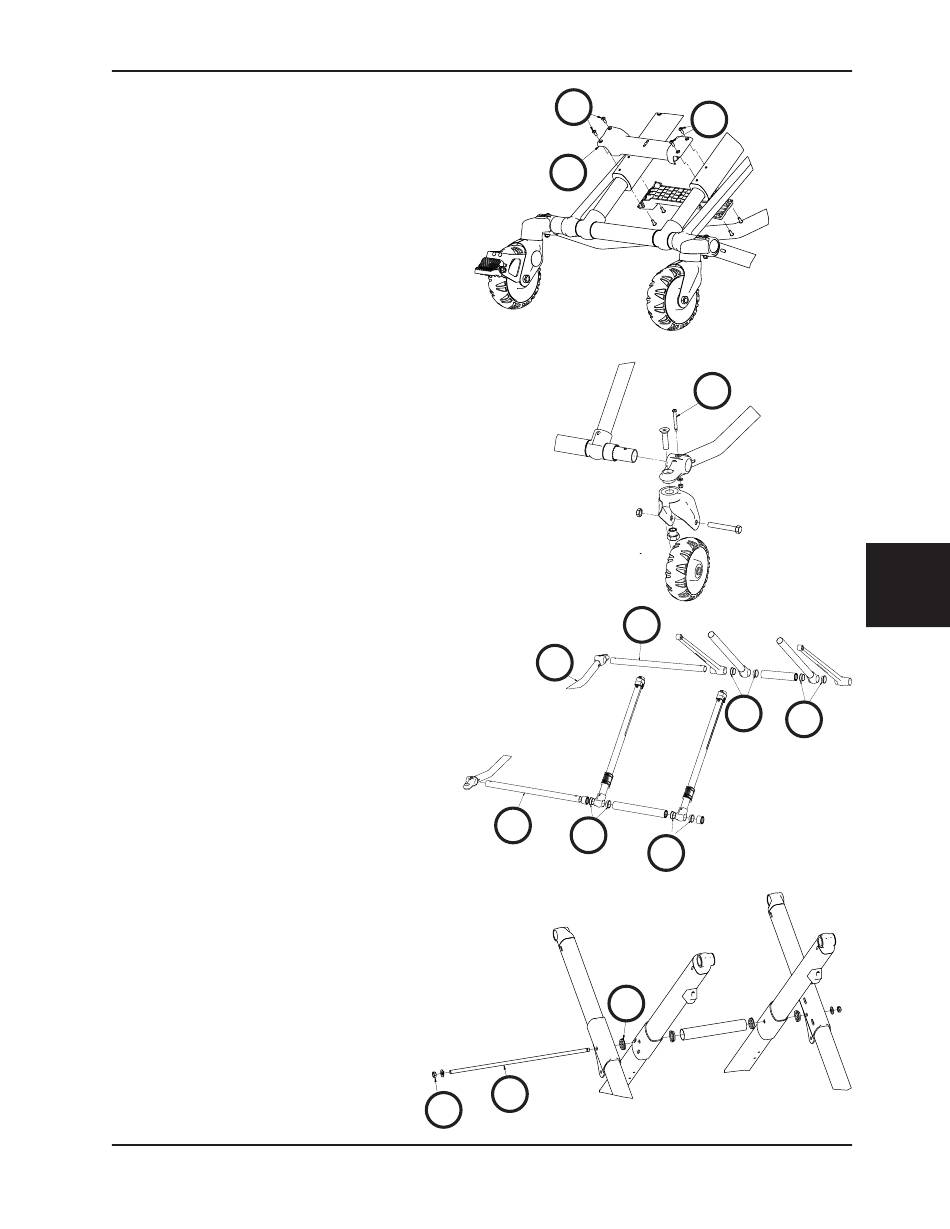

1 . Com uma chave T25 Torx, remover os
quatro parafusos de cabeça de tremoço (A)
do fixador da base (Figura 68) .
2 . Baixar a maca para a posição completamente
para baixo .
3 . Com dois cavaletes,
ao contrário sobre os cavaletes para apoiar
a maca .
4 . Com uma chave combinada de 3/8"
e de 7/16", retirar os quatro parafusos de
montagem dos rodízios (C) que fixam os
conjuntos de tubos de elevação exteriores
nos tubos da base do pé (Figura 69) .
5 . Com duas chaves combinadas de 9/16"
e um martelo sem retrocesso, retirar a haste
de ligação da base (D) e a contraporca
de fixação central
Nota: Guardar os rolamentos (F) que
se soltarem . (Figura 71) .
6 . Retirar a união soldada do tubo da base
exterior (G) no lado que está danificado .
Deixar o lado oposto para suportar
a estrutura em X (Figura 70) .
7 . Deslizar os tubos da base do pé (H)
pelas pernas da estrutura em X para
desapertar a estrutura em X (Figura 70) .
Nota: O lado oposto continuará com o tubo
da base exterior e os tubos da base do pé
fixos na estrutura em X .
8 . Retirar o tubo interior e guardar os
casquilhos (J) para reutilizar no novo tubo .
9 . Inverter os procedimentos anteriores para
instalar o novo tubo interior .
10 . Verificar se a unidade está a funcionar
correctamente antes de voltar a utilizá-la .
www.stryker.com
virar a maca
sextavada (E) .
E
6086-009-005 REV A
A
B
Figura 68
Figura 69
H
G
H
J
J
Figura 70
F
D
Figura 71
A
C
Português
J
J
Voltar ao índice
7-65
