SELKÄNOJAN SÄÄTÖ
Tarvittavat työkalut:
• 1/2 tuuman kiintosilmukka-avain
• 5/32 tuuman kuusiokoloavain
• 3/32 tuuman kuusiokoloavain
• pieni uraruuvimeisseli
Menettely:
1 . Selkätuen siirtäminen 73 asteen asentoon helpottaa
käsiksi pääsyä .
Huomautus: Ennen kuin jatkat selkätuen säätöä,
varmista, että sylinteri (A) on kierretty kokonaan
haarukkaan (B) niin ettei yhtään kierreuraa ole
näkyvissä sylinterin varressa . Jos kierreuria näkyy,
käytä 3/32 tuuman kuusiokoloavainta ja poista
säätöruuvi (C) haarukan keskeltä . Käytä pientä
uraruuvimeisseliä ja poista eklipsi ja tappi (D ja E),
joka pitää paineilmasylinterin pohjan kiinni . Kierrä
sylinterin varsi (A) kokonaan haarukkaan (B) . Vaihda
eklipsi ja tappi (D ja E) uusiin ja korvaa säätöruuvi
(C) käyttämällä Loctite
2 . Käytä 1/2 tuuman kiintosilmukka-avainta, löysennä
selkätuen tapin (J) kuusiomutteri (F) samalla kun
pidät säätöruuvia (H) paikallaan tapissa (kuva 62) .
3 . Käytä 5/32 tuuman kuusiokoloavainta, käännä
säätöruuvia (H), kunnes selkätuen vapautuskahvan
(K) ja paineilmasylinterin vapautuspainikkeen väliä ei
voi enää pienentää (kuva 62) .
Huomautus:
vaakatasosta ainakin 73 asteen kulmaan . . Jos ei,
käännä säätöruuvia myötäpäivään puoli kierrosta .
Toista, kunnes ainakin 73 asteen kulma saavutetaan .
Suomi
4 . Laske selkätuki 5–10 asteen kulmaan ja vapauta ote
kahvasta . Kohdista selkätuen päähän noin 23 kilon
(50 paunaa) alaspäinsuuntautuva paino . Jos selkätuki
laskeutuu, käännä säätöruuvia vastapäivään . Toista,
kunnes selkätukea ei enää liu'u alaspäin .
5 . Käytä 1/2 tuuman kiintosilmukka-avainta, kiristä
kuusiomutteri (F) samalla kun pidät säätöruuvia (H)
paikallaan tapissa (kuva 62) .
6 . Tarkista yksikön toiminta ennen sen uudelleenkäyttöä .
Takaisin sisällysluetteloon
10-60
Huoltotiedot

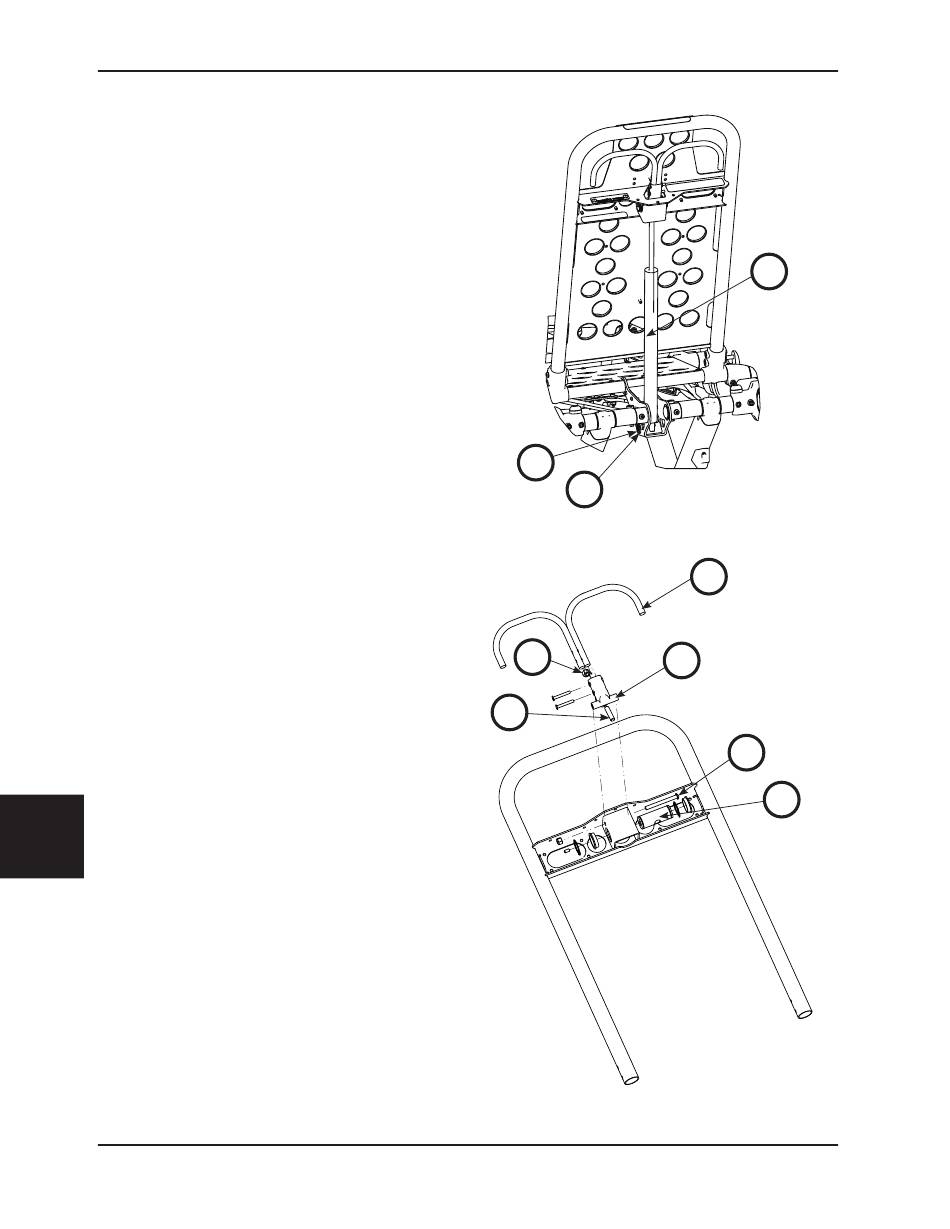

-tuotetta . (Kuvat 61 ja 62)
®
Varmista, että selkätuki
E
D
F
H
liikkuu
6086-009-005 REV A
A
Kuva 61
K
J
C
B
Kuva 62
