DE HOOFDSECTIE VERVANGEN

Benodigd gereedschap:
• 7/16 inch combinatiesleutel
• 3/16 inch inbussleutel
Procedure:
1 . Breng de brancard omhoog en zet de rugsteun geheel
rechtop .
2 . Verwijder met een 7/16 inch combinatiesleutel en een
3/16 inch inbussleutel de twee bouten (A) waarmee de
houders zijn bevestigd aan de steunen op het bed (een
aan elke kant) (Afbeelding 66) .
3 . Knijp de vrijgavehendels van de hoofdsectie in en
verwijder langzaam de hoofdsectie-eenheid .
4 . Volg de omgekeerde stappen voor de montage .
Nederlands
5 . Controleer of de eenheid naar behoren werkt alvorens
deze weer in gebruik te nemen .

GASCILINDER RUGSTEUN VERVANGEN

Benodigd gereedschap:
• 3/32 inch inbussleutel
• Platte schroevendraaier
Procedure:
1 . Breng de brancard omhoog en zet de rugsteun geheel
rechtop .
2 . Draai met een 3/32 inch inbussleutel de stelbout (A)
terug waarmee de stang van de gascilinder in het juk is
bevestigd (Afbeelding 67) .
3 . Verwijder met een platte schroevendraaier de e-klem van
de gaffelpen waarmee de onderzijde van de gascilinder
is bevestigd .
4 . Schroef de stang van de gascilinder uit het juk .
5 . Volg de omgekeerde stappen om de nieuwe gascilinder
te monteren . Zie "De rugsteun afstellen" op
6 . Controleer of de eenheid naar behoren werkt alvorens
deze weer in gebruik te nemen .
Terug naar de inhoudsopgave
4-64
Service-informatie
A
pagina 4-60 .
6086-009-005 REV A
A

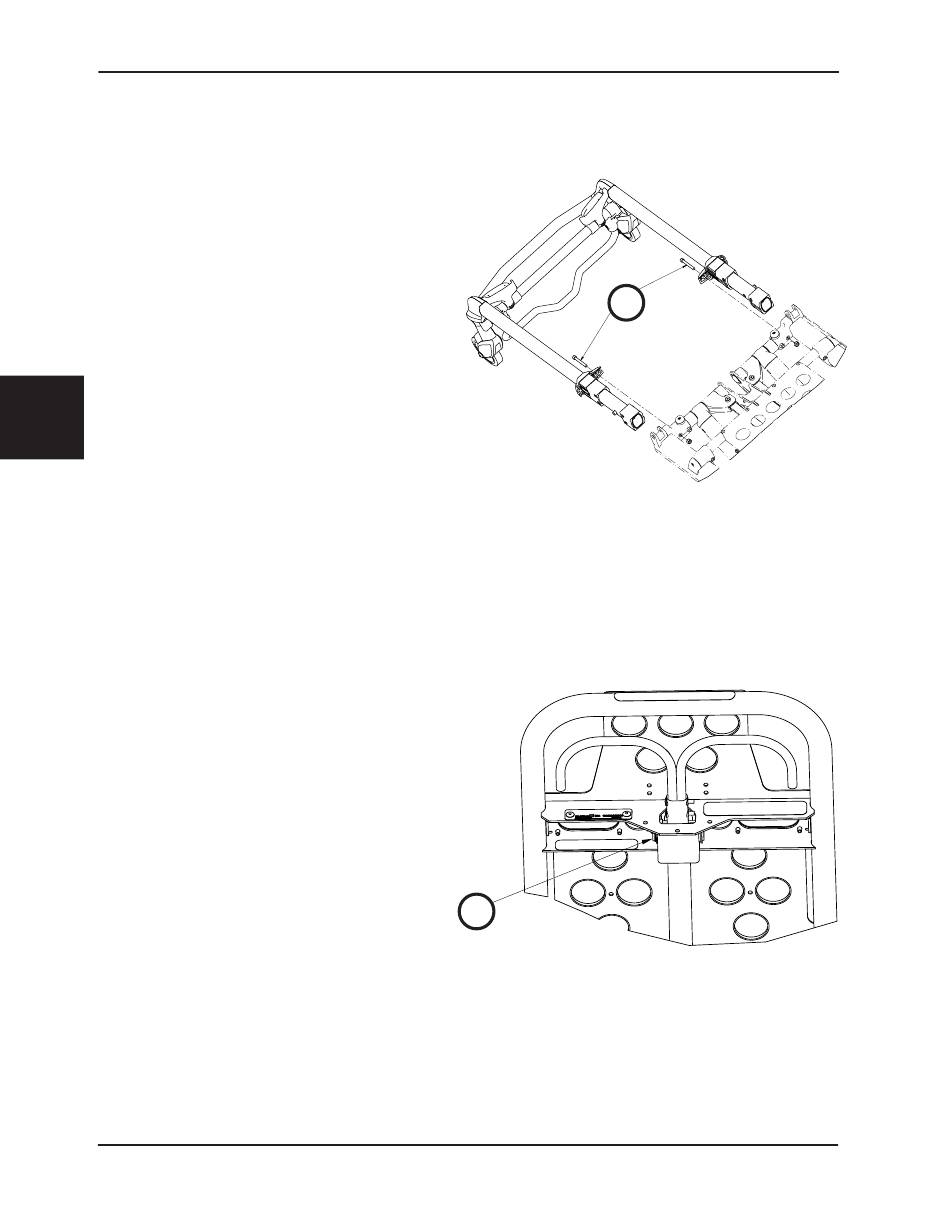

Afbeelding 66
Afbeelding 67
