UDSKIFTNING AF HOVEDGÆRDET
Nødvendigt værktøj:
• 7/16" stjernegaffelnøgle
• 3/16" unbrakonøgle
Procedure:
1 . Bring båren og ryglænet op i opretstående stilling .
2 . Fjern ved hjælp af en 7/16-tommers stjernegaffelnøgle
og en 3/16-tommers unbrakonøgle de to skruer (A),
der fastgør hættelejerne til samlebeslaget mellem
bundrammen og bårelejet (én på hver side) (figur 66) .
3 . Klem udløsningshåndtagene til hovedgærdet sammen,
og tag langsomt hovedgærdeenheden af .
4 . Udfør trinene i modsat rækkefølge for at genmontere .
5 . Kontrollér, at enheden fungerer korrekt, inden den tages
i brug igen .
UDSKIFTNING AF GASCYLINDER TIL RYGLÆN
Nødvendigt værktøj:
• 3/32" unbrakonøgle
• Skruetrækker med kærv
Procedure:
1 . Bring båren og ryglænet op i opretstående stilling .
Dansk 2 . Løsn ved hjælp af en 3/32-tommers unbrakonøgle
sætskruen (A), fastgør gasstangen til gaflen (figur 67) .
3 . Fjern ved hjælp af en skruetrækker med kærv e-clipsen
fra splitpinden, som holder bunden af gascylinderen fast .
4 . Skru gascylinderstangen af gaflen .
5 . Gentag ovenstående i omvendt rækkefølge for at
montere en ny gascylinder . Se "Justering af ryglæn" på
side 9-60 .
6 . Kontrollér, at enheden fungerer korrekt, inden den tages
i brug igen .
Vend tilbage til indholdsfortegnelsen
9-64
Serviceoplysninger
A
6086-009-005 REV A
A

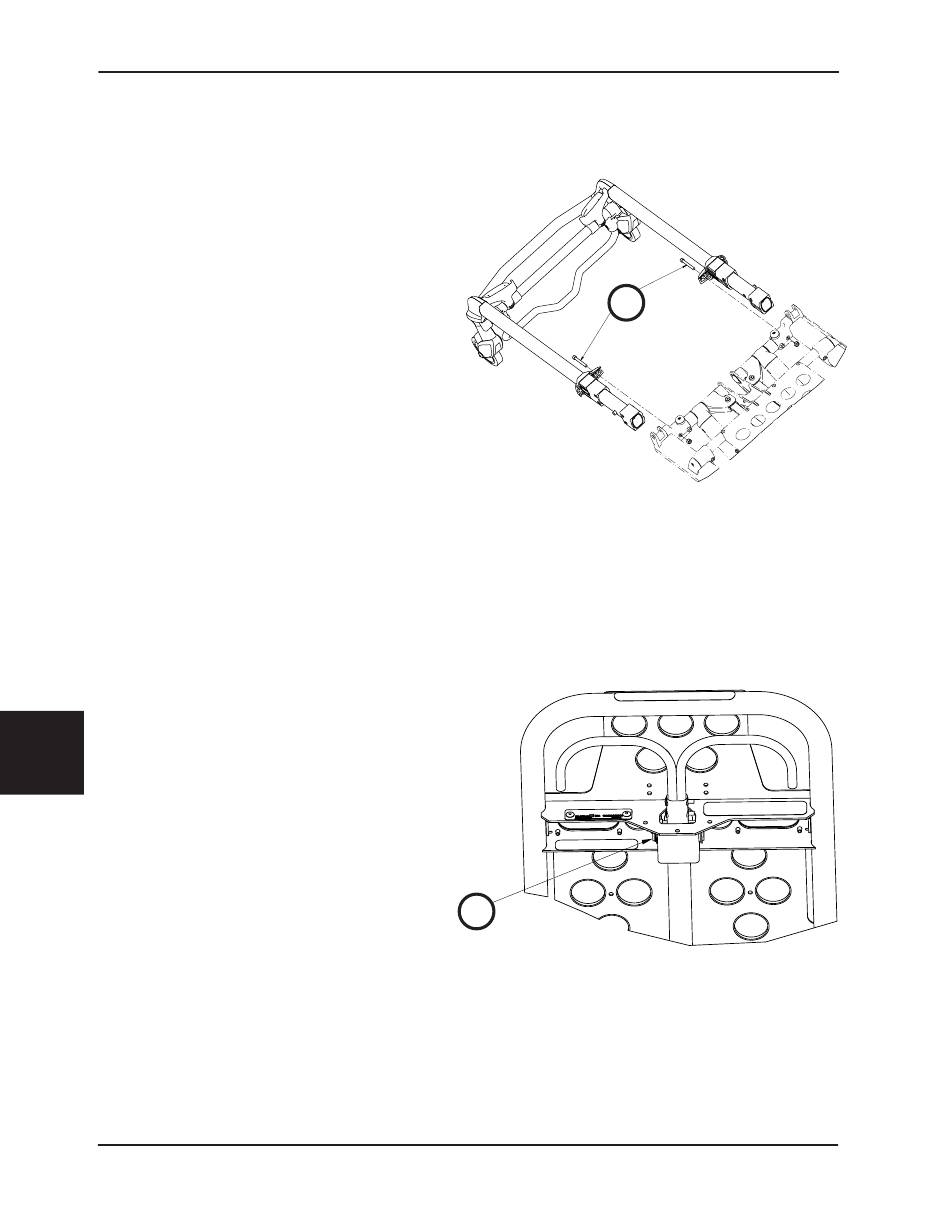

Figur 66
