JUSTERING AV BÅRVAGNENS HÅLLSTOLPE
Nödvändiga verktyg:
• 3/16" insexnyckel
FÖRSIKTIGHET
Bårvagnens hållstolpe har förkonfigurerats för en bårvagn med X-ram . Om fästanordningen konfigureras för bårvagn
med H-ram måste bårvagnens hållstolpe justeras för att passa med fästanordningen .
Procedur:
1 . Avlägsna de två skruvarna med sexkantshål (A) som håller fast stiftfästena (B) vid basramen (C) (figur 64) med
hjälp av en 3/16" insexnyckel .
2 . Vrid det nedre stiftfästet 180° .
3 . Använd en 3/16" insexnyckel för att sätta tillbaka de två insexskruvarna som togs bort i steg 1 .
4 . Bekräfta att enheten fungerar ordentligt innan den åter tas i drift .
Obs! Om pilen (D) på hållstolpens (E) lägre fäste pekar mot huvudänden på bårvagnen är hållstolpen inställd för
en bårvagn med X-ram . Om pilen pekar mot fotänden på bårvagnen är stolpen inställd för en bårvagn med H-ram
(figur 64) .
Svenska
Tillbaka till innehållsförteckningen
8-62
Serviceinformation
E
B
A

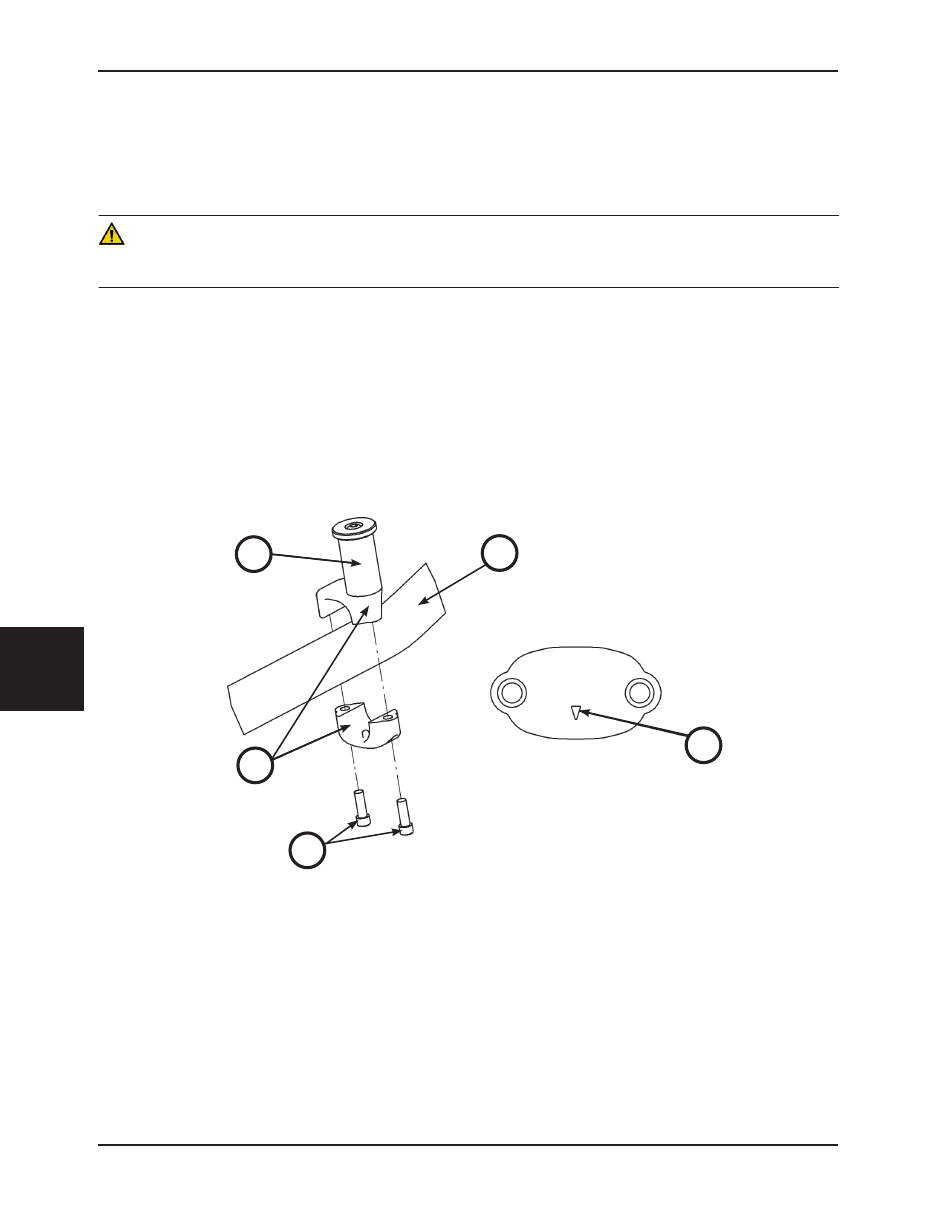

Figur 64: Bårvagnshållstolpe
6086-009-005 REV A
C
D
