4 Reparatur
4.19.2 Austauschen der Systemstromversorgung
Fortsetzung
2
3
4
5
6
Fortsetzung auf nächster Seite
206
Aktion
Bauen Sie die Stromversorgung wieder ein, indem
Sie die Aussparungen unter die unteren Schrauben-
köpfe schieben.
Bringen Sie die beiden oberen Befestigungsschrau-
ben wieder an.
Ziehen Sie die Befestigungsschrauben (4 Stück)
an.
Bringen Sie die Systemstromversorgung mit Halte-
träger an, indem Sie die Einschnappvorrichtungen
in die Aussparungen einsetzen.
Bringen Sie die zwei Befestigungsschrauben am
Halteträger an der Rückseite der Steuerung wieder
an.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.

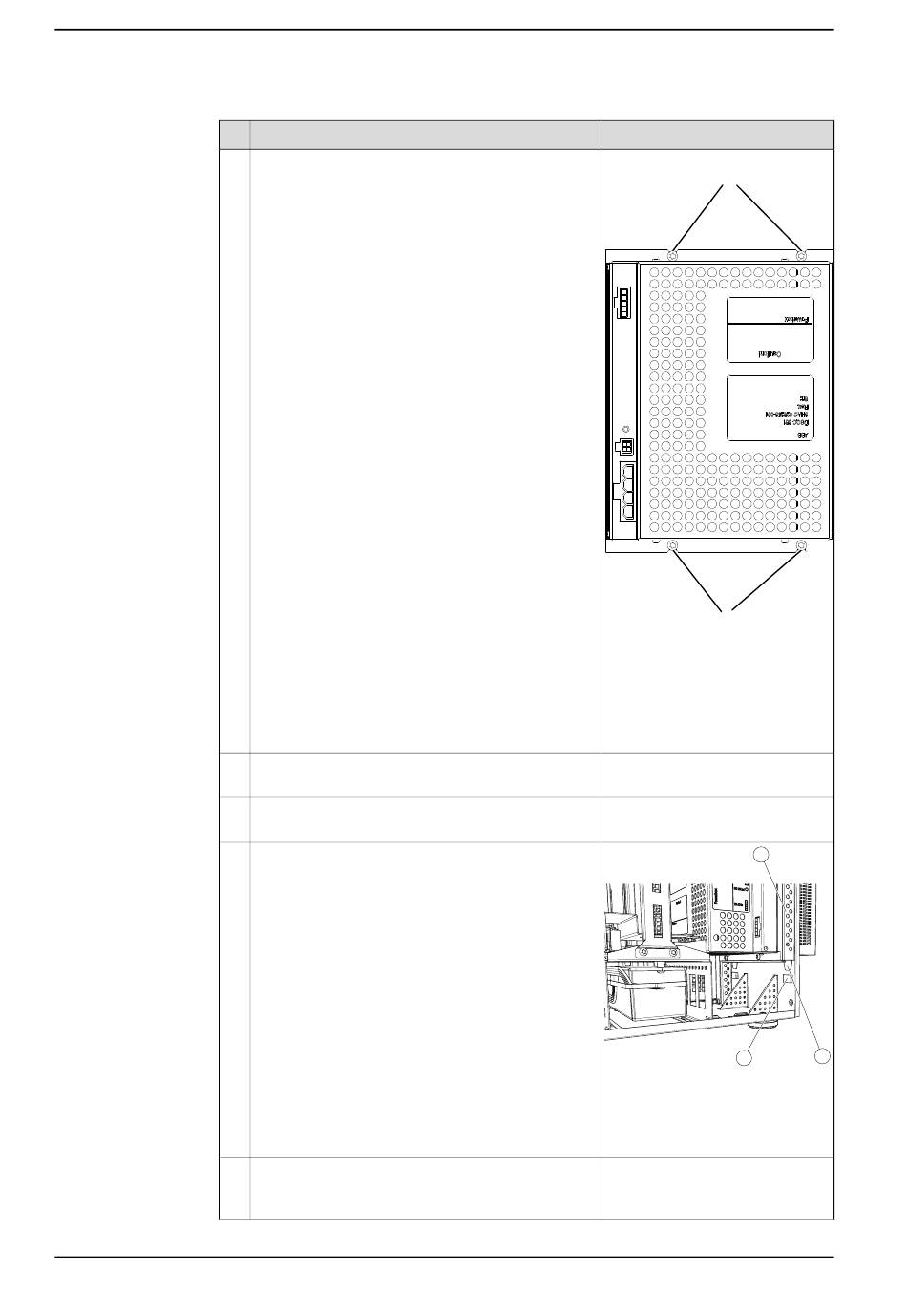

Hinweis/Abbildung
A
B
xx0900000570
• A: obere Befestigungs-
schrauben
• B: untere Befestigungs-
schrauben
A
B
xx1400001469
• A: Halteträger
• B: Aussparung
• C: Einschnappvorrichtung
