ABB Robotics IRC5 Compact Produkthandbuch Seite 77

3
4
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
Aktion

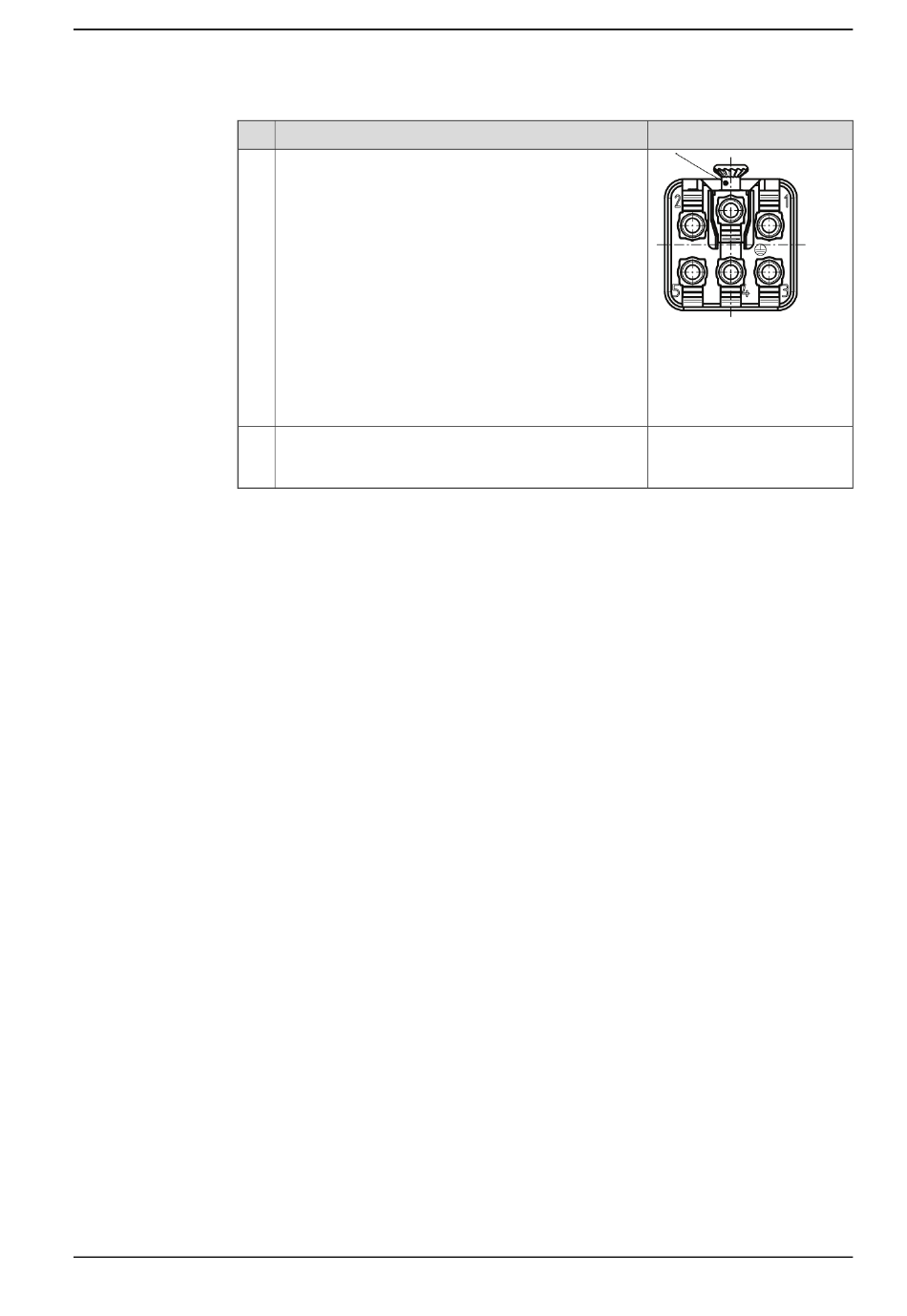

Schließen Sie die Kabel gemäß der Abbildung an. Be-
festigen Sie den Kontakt mit einem Schraubendreher.
Montieren Sie den Anschluss, indem Sie das Gehäuse
und die Buchse befestigen, und ziehen Sie die
Schrauben fest.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.6.6 Anschließen der Steckverbinder.
Hinweis/Abbildung
xx0900000366
Für einphasig:
• X0.1 - Stromleitung
• X0.2 - Null-Linie
• X0.PE - Erdungskabel
Fortsetzung
77
