ABB Robotics IRC5 Compact Produkthandbuch Seite 202

4 Reparatur
4.19.1 Austauschen der Leistungsverteilungseinheit
Fortsetzung
2
3
4
5
6
7
8
9
10
202
Aktion

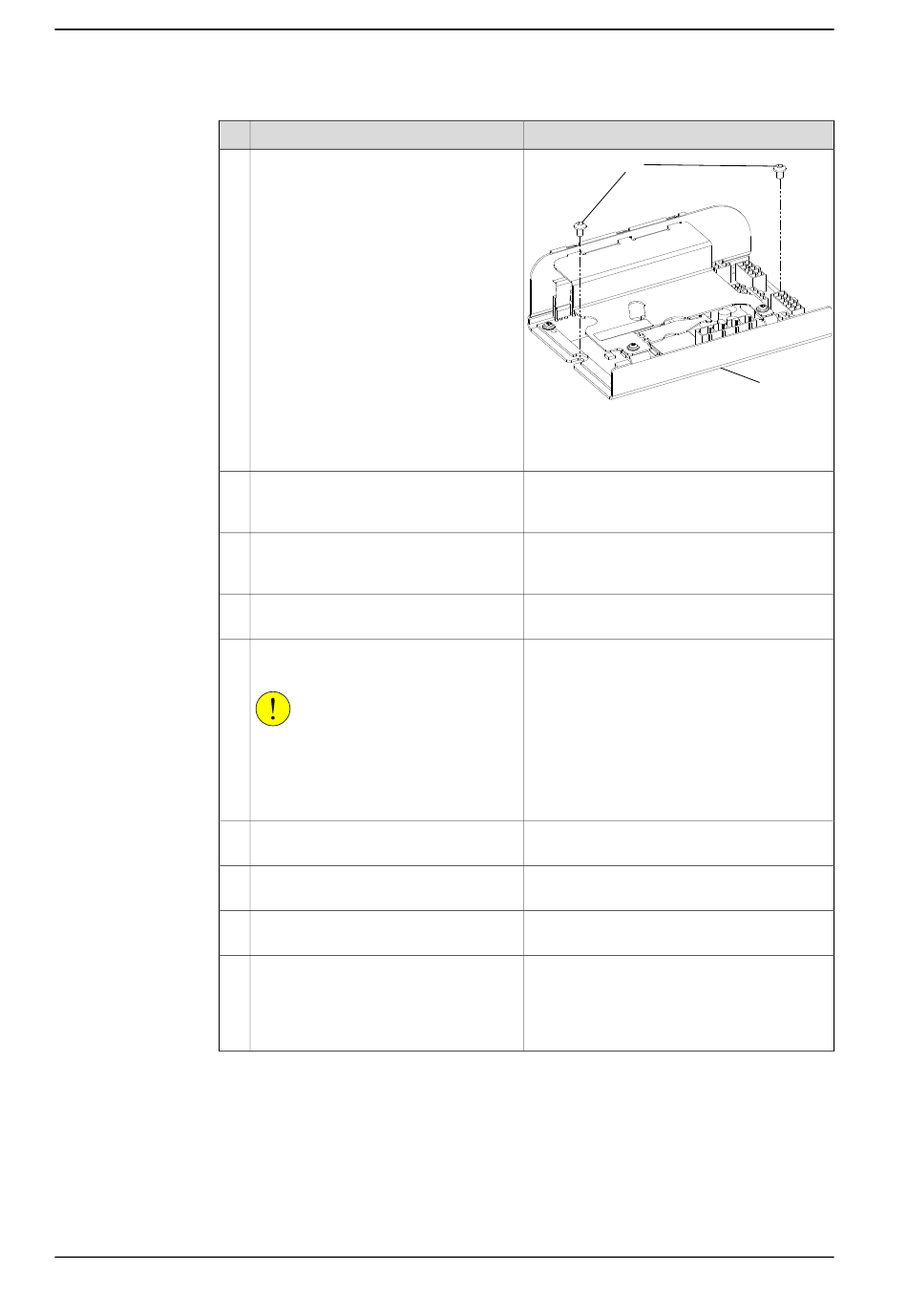

Bringen Sie die neue Leistungsvertei-
lungseinheit wieder in Position und
bringen Sie die Befestigungsschrauben
wieder an.
Bringen Sie die Feder und die Abdeck-
platte wieder an. Befestigen Sie diese
mit den Befestigungsschrauben.
Bringen Sie die Leistungsverteilungsein-
heit wieder an, und sichern Sie diese
mit Befestigungsschrauben.
Schieben Sie das Reserve-Energiemo-
dul wieder zur Hälfte hinein.
Schließen Sie die Steckverbinder X1 bis
X9 wieder an.
VORSICHT
Heiße Oberfläche auf der Leistungsver-
teilungseinheit.
Verlegen oder platzieren Sie keine Kabel
auf der Leistungsverteilungseinheit.
Bauen Sie das Reserve-Energiemodul
wieder ein.
Bringen Sie die Stützleiste mit den drei
Befestigungsschrauben wieder an.
Bringen Sie den Steuerungsschrank
wieder an.
Führen Sie die Funktionstests in Ab-
schnitt Funktionstests auf Seite 123
durch, um sicherzustellen, dass die Si-
cherheitsfunktionen ordnungsgemäß
funktionieren.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
B
xx0900000549
• A: Leistungsverteilungseinheit
• B: Befestigungsschrauben
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
A
