4.18 Austausch des Ethernet-Switch

Position

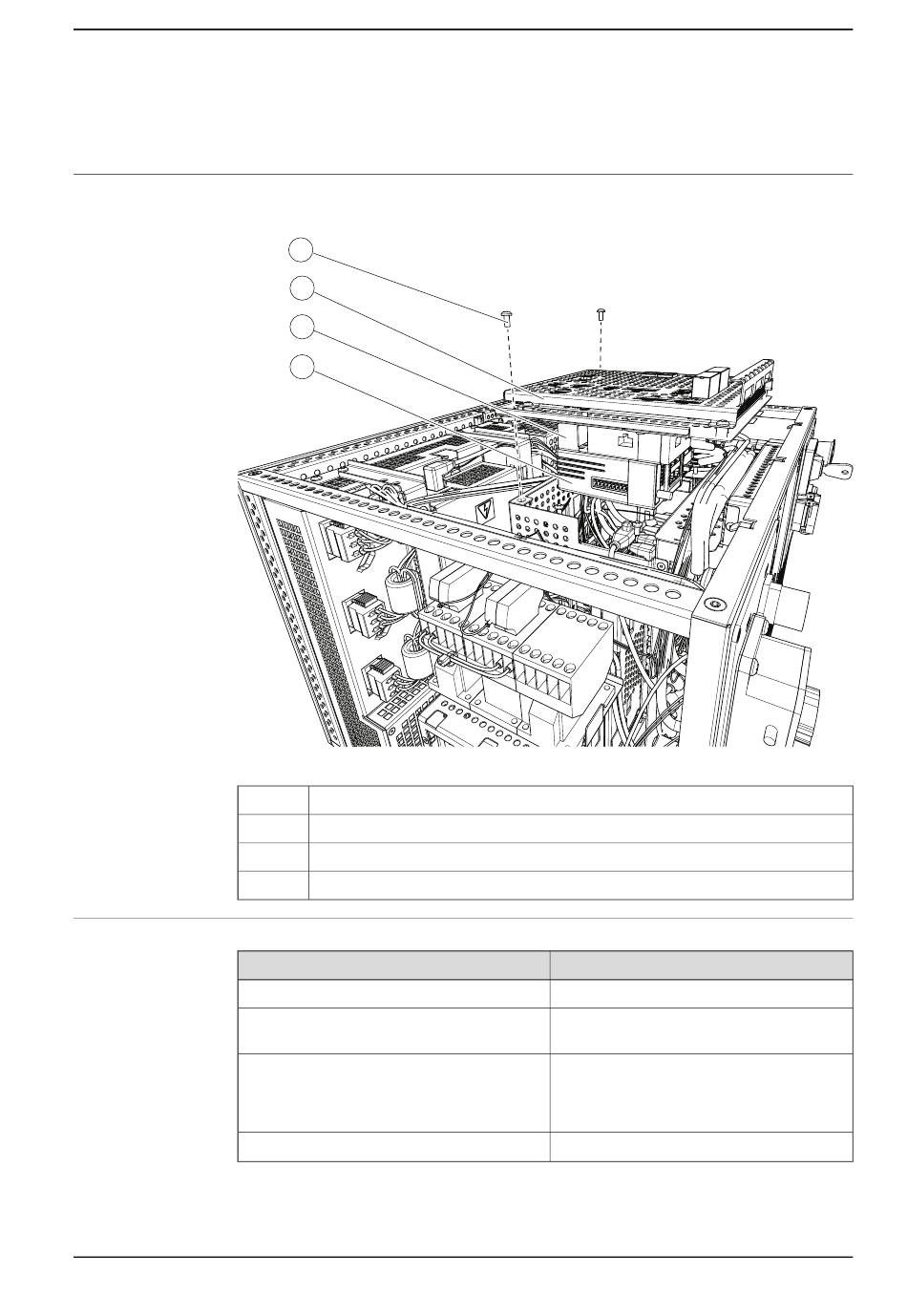

Die folgende Abbildung zeigt die Position des Ethernet-Switch an.
xx1500000230
A
B
C
D
Erforderliche Ausrüstung
Geräte
Ethernet-Switch
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Proze-
duren erforderlich. Verweise auf diese Proze-
duren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Schaltplan
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
A
B
C
D
Befestigungsschrauben
Sicherheitskarte
Ethernet-Switch
Connected Services-Box
