Ausbau

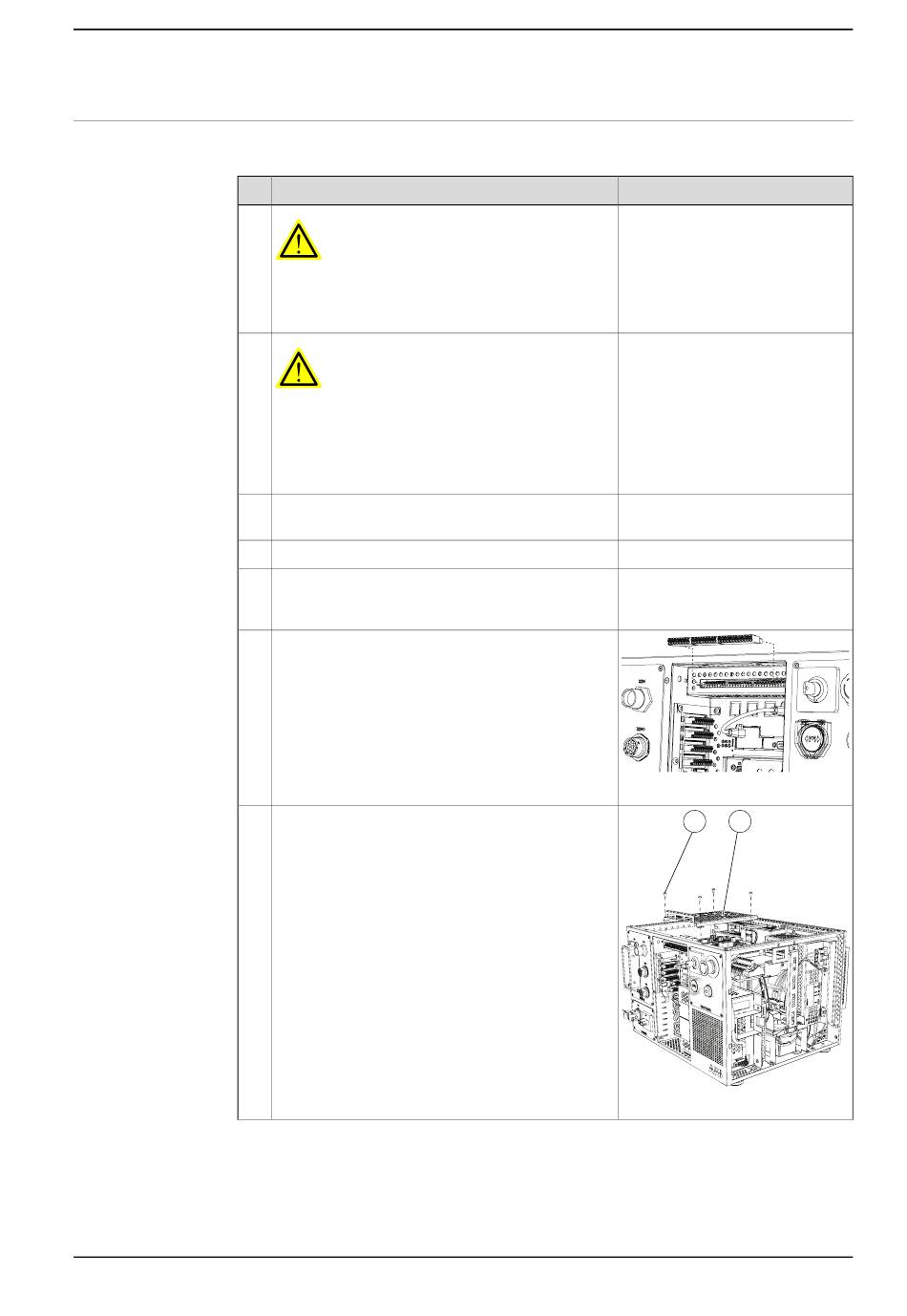

Gehen Sie wie folgt vor, um die Sicherheitskarte zu entfernen.
1
2
3
4
5
6
7
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Beginn von
Arbeiten im Schrank ab. Weitere Informationen
siehe Elektrische Sicherheit auf Seite
WARNUNG
Die Ausrüstung reagiert empfindlich auf elektrosta-
tische Entladungen (ESD). Beachten Sie vor der
Handhabung der Einheit die Informationen unter
Die Einheit reagiert empfindlich auf ESD auf Sei-
te 51.
Entfernen Sie die Abdeckung des Schranks.
Ziehen Sie alle Anschlüsse ab.
Entfernen Sie die Flügelschraube und öffnen Sie
die Schutzabdeckung an der Vorderseite des
Schranks.
Trennen Sie drei Anwenderanschlüsse.
Lösen Sie die vier Befestigungsschrauben, um die
Schutzabdeckung zu entfernen.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
4.2 Ersetzen der Sicherheitskarte
Hinweis/Abbildung
34.
Siehe Öffnen der IRC5 Com-
pact-Steuerung auf Seite
Notieren Sie alle Verbindungen.
xx1400002007
A
xx1400001379
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
92.
B
