4 Reparatur

4.8 Austausch der Erweiterungsplatine in der Computereinheit

4.8 Austausch der Erweiterungsplatine in der Computereinheit
Position
Um einen seriellen Kanal oder einen Feldbus-Adapter an die Steuerung
anzuschließen, muss der Hauptcomputer mit einer Erweiterungsplatine DSQC1003
ausgestattet sein.

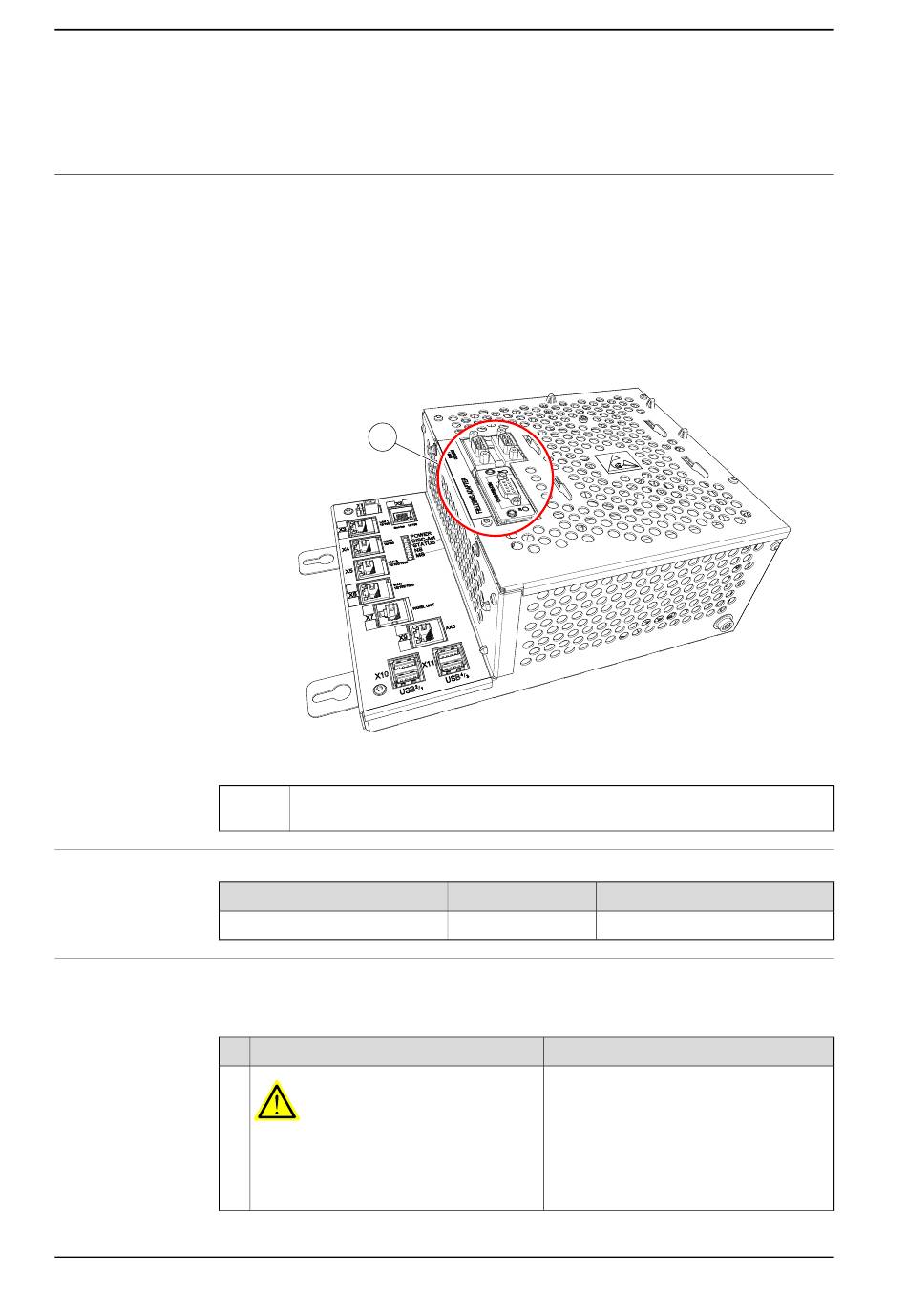

Die Erweiterungsplatine befindet sich in der Computereinheit, wie unten angezeigt.
xx1300000860
A
Erforderliche Ausrüstung
Geräte
Expansion Board
Ausbau
Nachfolgend wird beschrieben, wie die Erweiterungsplatine aus der Computereinheit
entfernt wird.
1
Fortsetzung auf nächster Seite
156
A
Erweiterungsplatine mit seriellem Kanal und einem Steckplatz für AnybusCC-Feld-
busadapter.
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Be-
ginn von Arbeiten im Schrank ab. Weitere
Informationen siehe Elektrische Sicherheit
auf Seite 34.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Art.-Nr. Hinweis
3HAC046408-001 DSQC1003
Hinweis/Abbildung
