2 Installation und Inbetriebnahme
2.11.1 Installieren eines externen Bedienfelds
2.11 Installieren von Add-Ons
2.11.1 Installieren eines externen Bedienfelds
Position
An einem separaten Schaltschrank oder am Schutzzaun der Anlage kann ein

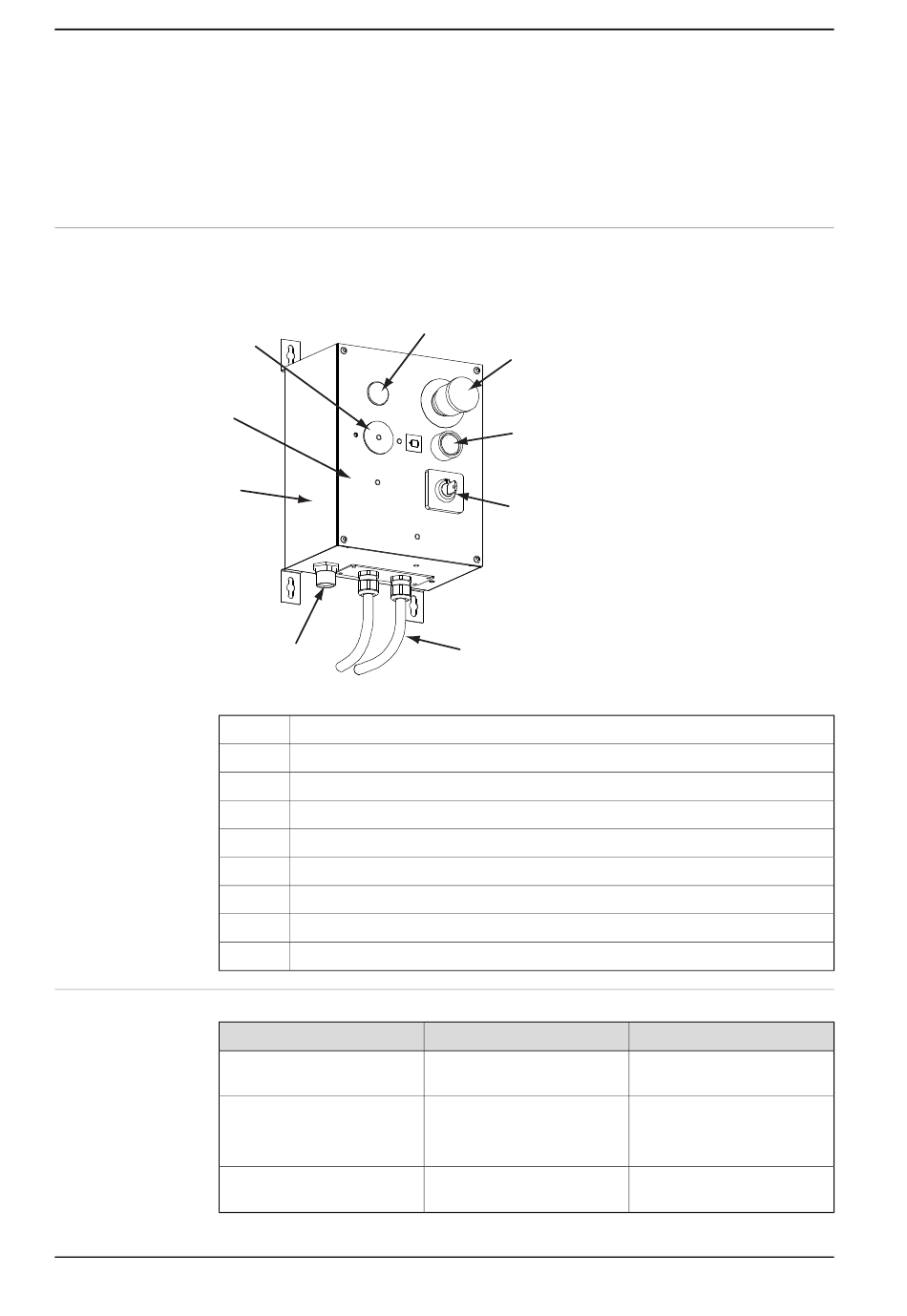

externes Bedienfeld montiert werden (siehe Abbildung unten).
B
A
xx1000000954
A
B
C
D
E
F
G
H
I
Erforderliche Ausrüstung
Geräte
Gehäuse des externen Bedi-
enfelds
Kabel zum externen Bedien-
feld
Schaltplan
Fortsetzung auf nächster Seite
104
C
I
Schaltschrank
Vorderseite
Verschlussstopfen für FlexPendant
Verschlussstopfen für Aktor, rot
Not-Aus-Taste
MOTOREN-EIN-Taste
Betriebsartenwahlschalter
Kabel zum externen Bedienfeld
FlexPendant-Steckverbinder
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
D
E
F
G
H
Art.-Nr.
3HAC038671-001
3HAC065947-001
3HAC065947-004
3HAC065947-005
Siehe
Schaltpläne auf Sei-
te
233.
Hinweis
7 m
15 m
30 m
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
