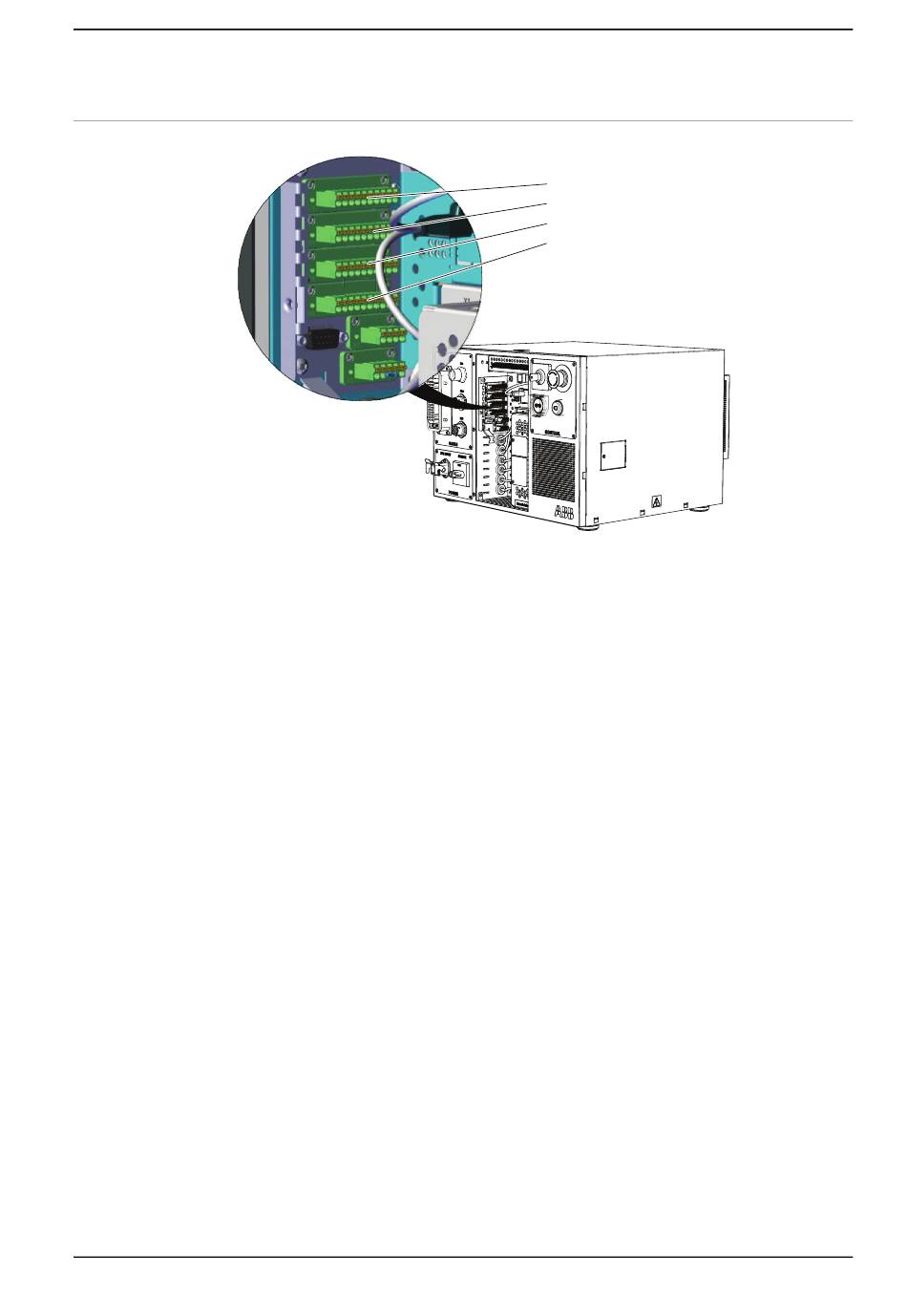

XS12, XS13, XS14 und XS15 E/A
xx1500002926
Diese Steckverbinder sind intern mit der E/A-Einheit (DSQC 651 oder DSQC 652)
verbunden.
Es sind 8 digitale Eingangs- und Ausgangssignale und 8 analoge Ausgangssignale
von DSQC 651 enthalten.
Es sind 16 digitale Eingangs- und Ausgangssignale von DSQC 652 enthalten.
Es sind 24 V, 0 V für Ausgänge und 0 V für den Eingang von DSQC 651 und DSQC
652 enthalten.
Für weitere Informationen zu Anschlüssen siehe Schaltplan für IRC5 Compact,
siehe
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
Schaltpläne auf Seite 233.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.6.7 Beschreibung der Anschlüsse XS7 - XS17
XS12
XS13
XS14
XS15
Fortsetzung auf nächster Seite
