4 Reparatur
4.9 Austauschen des Feldbusadapters in der Computereinheit
Fortsetzung
3
4
5
6
7
Fortsetzung auf nächster Seite
162
Aktion
Entfernen Sie die Abdeckung des
Schranks.
Entfernen Sie die Computereinheit.
Trennen Sie alle Kabel ab, die zum Feld-
bus-Adapter hin und vom Feldbus-Adapter
weg führen.
Lösen Sie die Befestigungsschrauben (2
Stück) an der Vorderseite des Feldbusad-
apters, um den Befestigungsmechanismus
zu lösen.
Hinweis
Lösen Sie die Befestigungsschrauben nur.
Entfernen Sie sie nicht.
Greifen Sie die gelösten Befestigungs-
schrauben und ziehen Sie den Feldbusad-
apter langsam gerade heraus.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
Siehe
Ausbauen der Steuerungabdeckung
auf Seite
92.
Siehe
Austausch der Computereinheit auf
Seite
142.

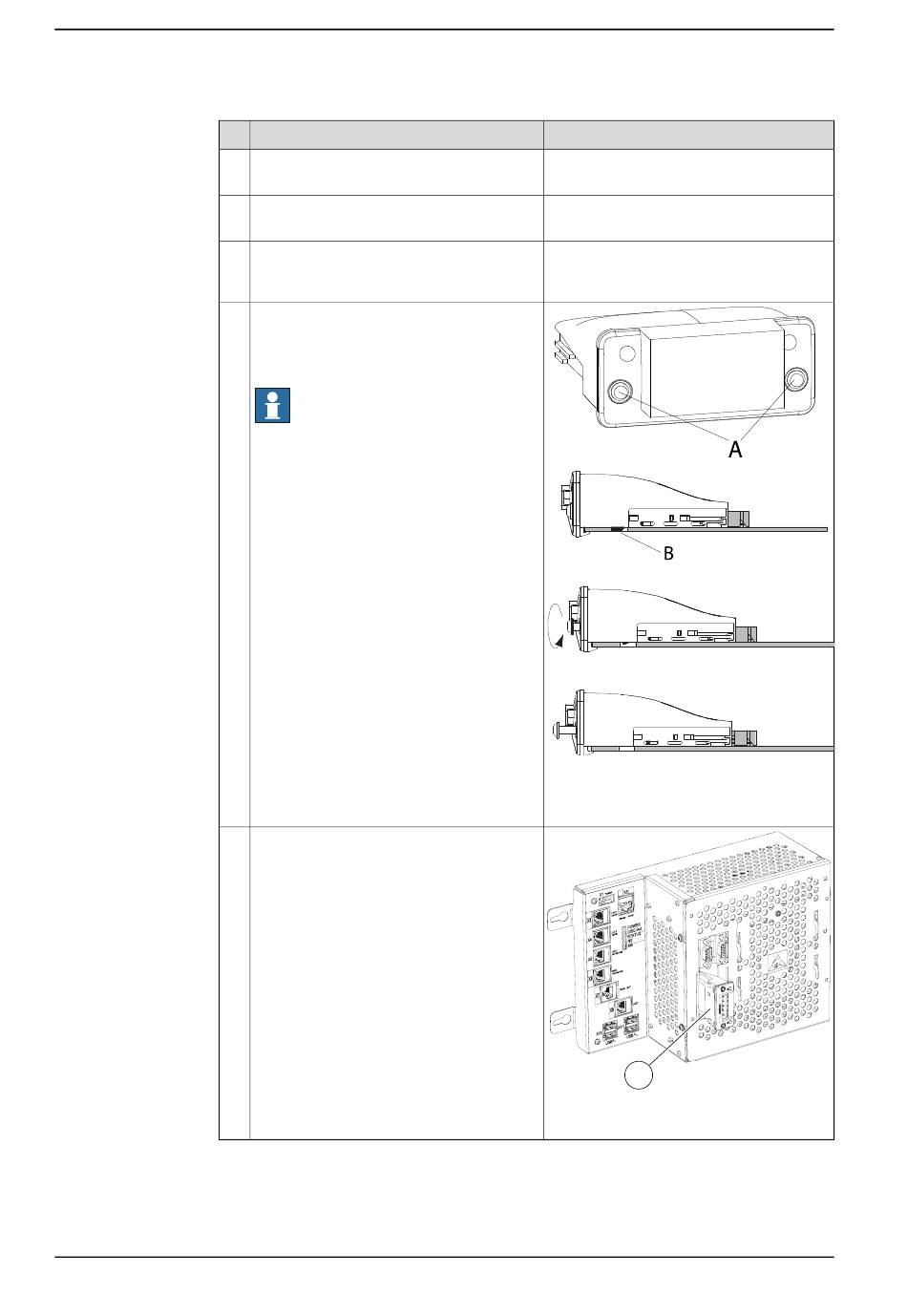

xx0700000193
A Befestigungsschrauben (2 Stück)
B Befestigungsmechanismus
A
xx1500001755
A Feldbusadapter
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
