2 Installation und Inbetriebnahme
2.6.6 Anschließen der Steckverbinder.
2.6.6 Anschließen der Steckverbinder.
Allgemeines
In diesem Abschnitt wird beschrieben, wie ein Kabel zur Verbindung des Netzstroms
mit der Steuerung hergestellt wird.
Spezifikationen
Im Folgenden werden die Anforderungen an die Kabel und Sicherungen für die
Verbindung des IRC5 Compact controller mit dem Netzstrom beschrieben.
Komponente
Kabeltyp
Kabelquerschnitt
Sicherung
Enthaltene Teile
Folgende Teile sind in der Lieferung enthalten.
Teil
Abdeckhaube
Buchseneinsatz
Kabelverschraubung
Verfahren
Gehen Sie wie folgt vor, um die Anschlüsse anzubringen.
1
2
Fortsetzung auf nächster Seite
76
Beschreibung
Flexibler, ölbeständiger Gummi
3 x 2,5 mm
Träge Sicherung, 16A
Empfohlener Hersteller
Harting, 19 20 003 1640
Harting, 09 12 005 2733
Harting, 19 00 000 5184
Aktion
Wählen Sie ein geeignetes einphasiges Kabel und Er-
dungskabel und schneiden Sie es auf die gewünschte
Länge zu.
Führen Sie das Kabel durch die Kabelstopfbuchse und
die Abdeckung.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
2
Bestellnummer
3HAC051426-001
3HAC037697-001
3HAC034913-001
Hinweis/Abbildung
Siehe frühere Spezifikationen.
xx0900000365
Produkthandbuch - IRC5 Compact
Anzahl
1
1
1

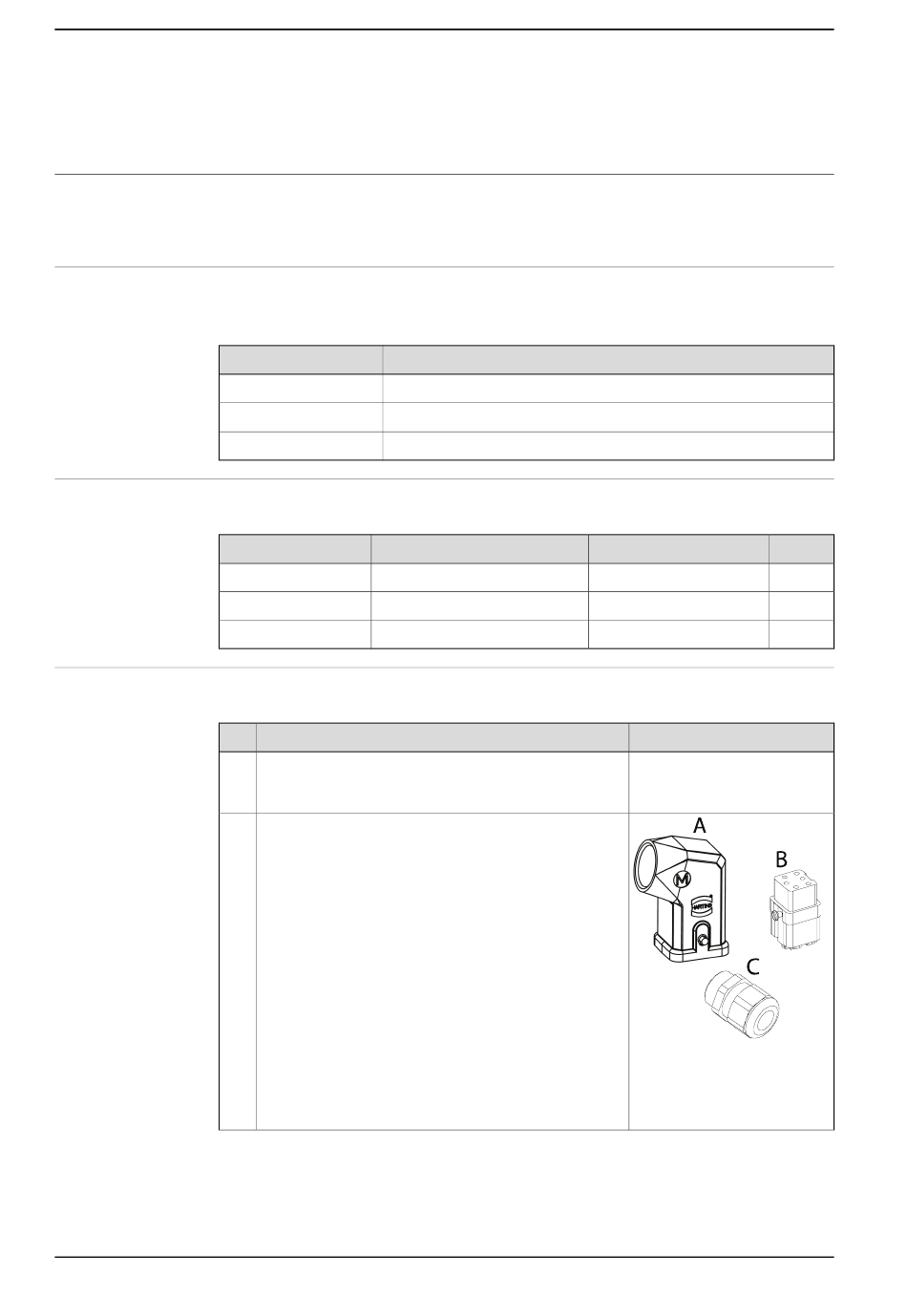

• A: Haube
• B: Buchseneinsatz
• C: Kabelstopfbuchse
3HAC047138-003 Revision: P
