2.4 Vor-Ort-Installation

2.4.1 Erforderlicher Installationsplatz

Abmessungen

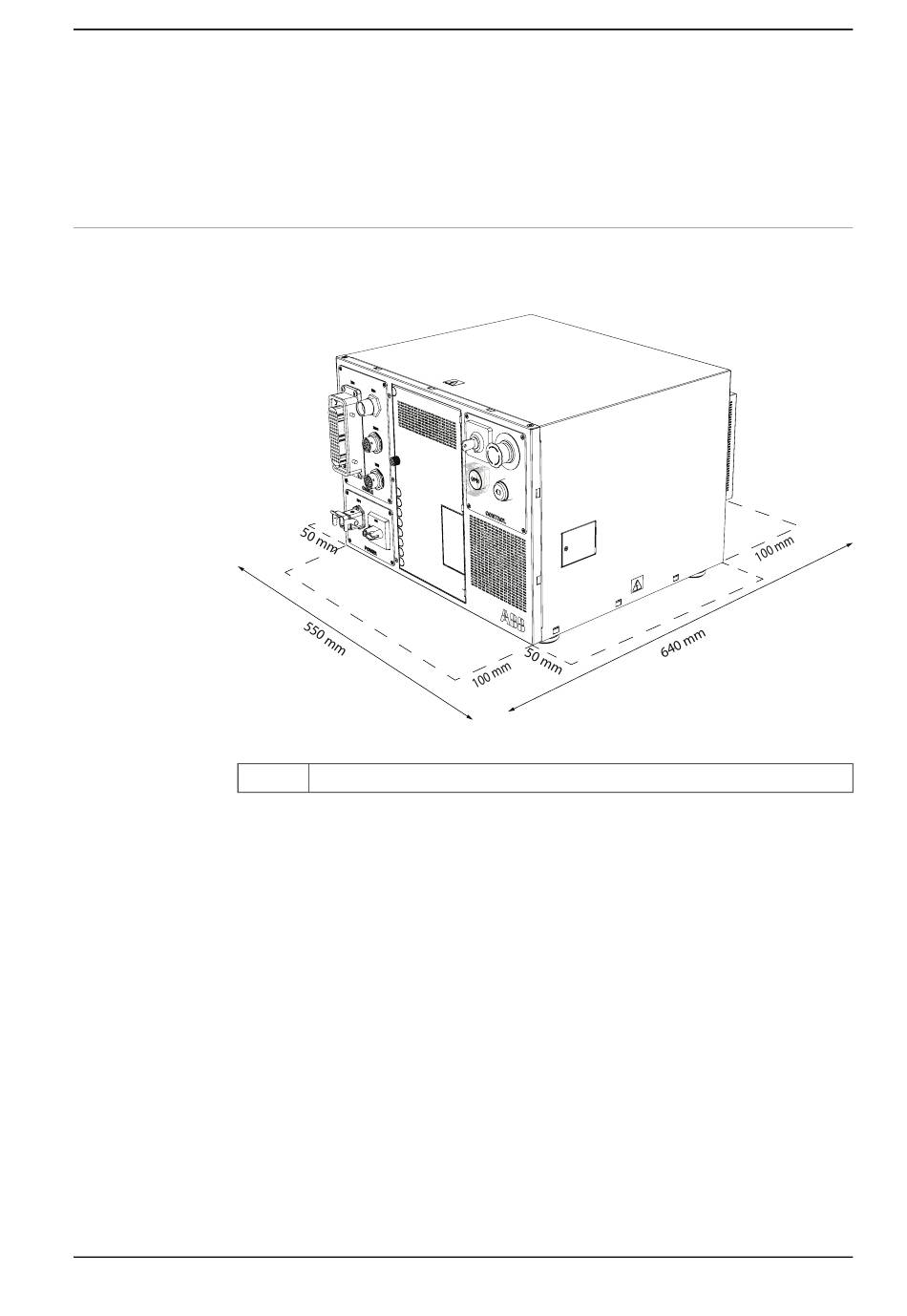

In der nachfolgenden Abbildung wird der erforderliche Installationsplatz für die
IRC5 Compact-Steuerung gezeigt.
xx1400001367
a)
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
Nicht erforderlich bei einer Rahmenmontage der Steuerung
• Ein Freiraum von 50 mm auf der linken und rechten Seite der Steuerung ist
erforderlich, wenn die Steuerung auf einem Tisch montiert wird (keine
Rahmenmontage).
• Um eine ausreichende Belüftung zu gewährleisten, ist an der Rückseite der
Steuerung ein Freiraum von 100 mm erforderlich. Führen Sie keine
Anwenderkabel über die Lüfterabdeckung an der Rückseite der Steuerung
(denn andernfalls wird das Überprüfen erschwert und die Belüftung reicht
nicht aus).
• Um ausreichenden Platz für den Anschluss der Harting-Stecker und des
FlexPendant-Kabels sicherzustellen, ist vor der Steuerung ein Freiraum von
100 mm erforderlich.
