2.6.5 Erdung

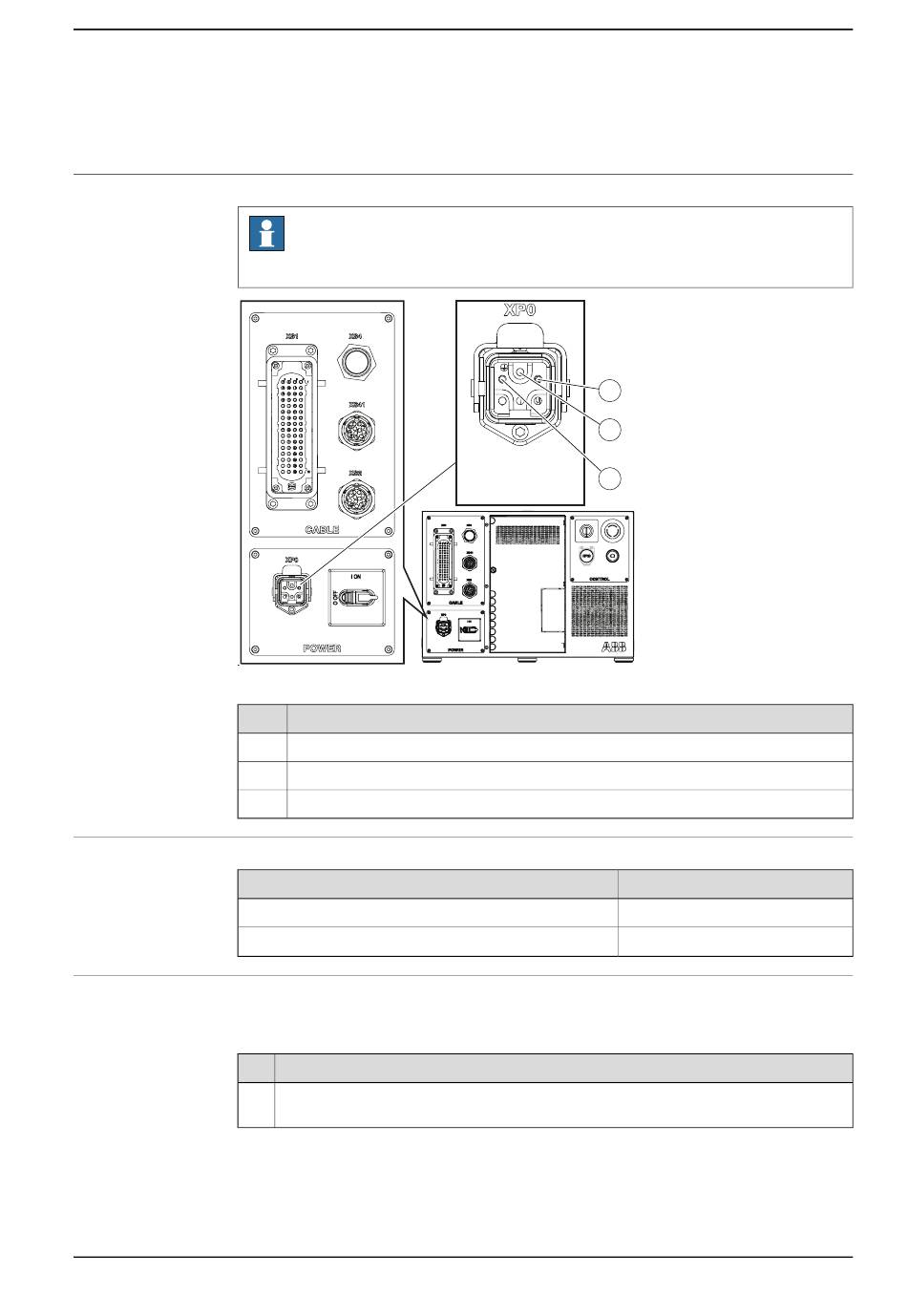

Position
xx1700000507
A
B
C
Erforderliche Ausrüstung
Geräte
Netzkabel (einphasig)
Schaltplan
Herstellen der Verbindung mit der Massesteuerung
Die folgende Prozedur beschreibt, wie der Netzstrom an die Steuerung
angeschlossen wird.
1
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
Hinweis
Die gesamte Schrankmasse ist mit dem Punkt XP0.PE verbunden.
Beschreibung
XP0.1-Stromleitung
XP0.PE-Masse
XP0.2-Null-Linie
Aktion
Verbinden Sie die einphasige Stromversorgung und das PE-Kabel mit dem XP0-An-
schluss.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2 1
A
5
B
C
Hinweis
Siehe Schaltpläne auf Seite
2.6.5 Erdung
233.
