ABB Robotics IRC5 Compact Produkthandbuch Seite 149

6
7
8
Wiedereinbau
Nachfolgend wird das Wiedereinbauen von PCIexpress beschrieben.
1
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P

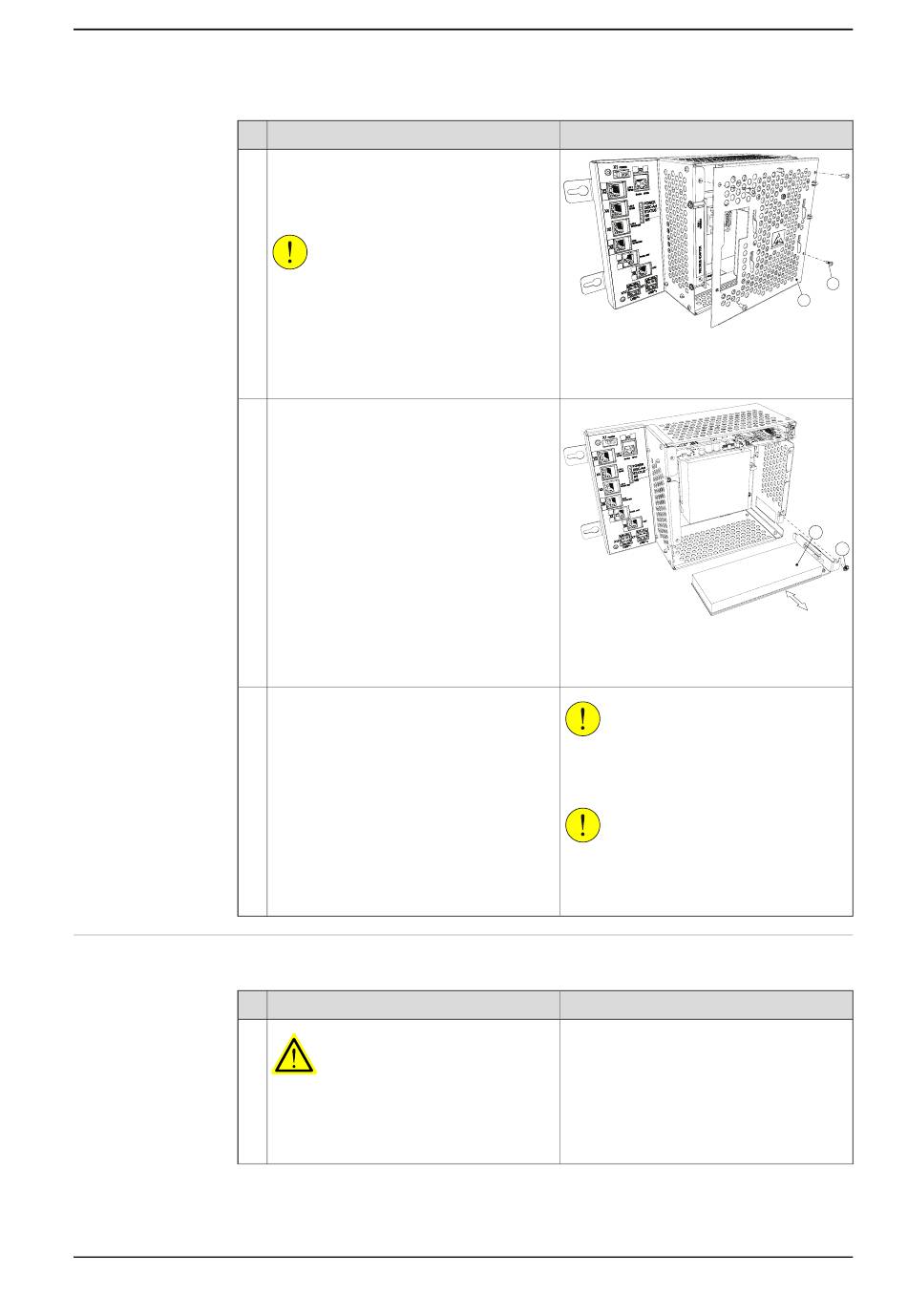

4.6 Austauschen der PCIexpress-Karten in der Computereinheit
Aktion
Öffnen Sie die Computereinheit, indem Sie
die Befestigungsschrauben entfernen und
die obere Abdeckung abheben. Ziehen Sie
den Steckverbinder des Lüfters ab.
VORSICHT
Achten Sie auf das Lüfterkabel, wenn Sie
die obere Abdeckung öffnen und entfernen.
Das Lüfterkabel darf nicht gespannt wer-
den.
Entfernen Sie die Befestigungsschraube
oben auf dem PCIexpress-Kartenhalter.
Ziehen Sie die Karte vorsichtig gerade
heraus.
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Be-
ginn von Arbeiten im Schrank ab. Weitere
Informationen siehe Elektrische Sicherheit
auf Seite 34.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1300000684
A Befestigungsschrauben, 4 Stück
B Obere Abdeckung
xx1300000685
A Befestigungsschraube
B PCIexpress-Karte
VORSICHT
Fassen Sie die Karte stets an den Rändern,
um eine Beschädigung der Karte oder ihrer
Komponenten zu vermeiden.
VORSICHT
Geben Sie die Karte sofort in einen ESD-
sicheren Beutel oder einen vergleichbaren
Behälter.
Hinweis/Abbildung
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
A
B
B
A
