2 Installation und Inbetriebnahme
2.6.1.2 Anschließen eines FlexPendant
2.6.1.2 Anschließen eines FlexPendant

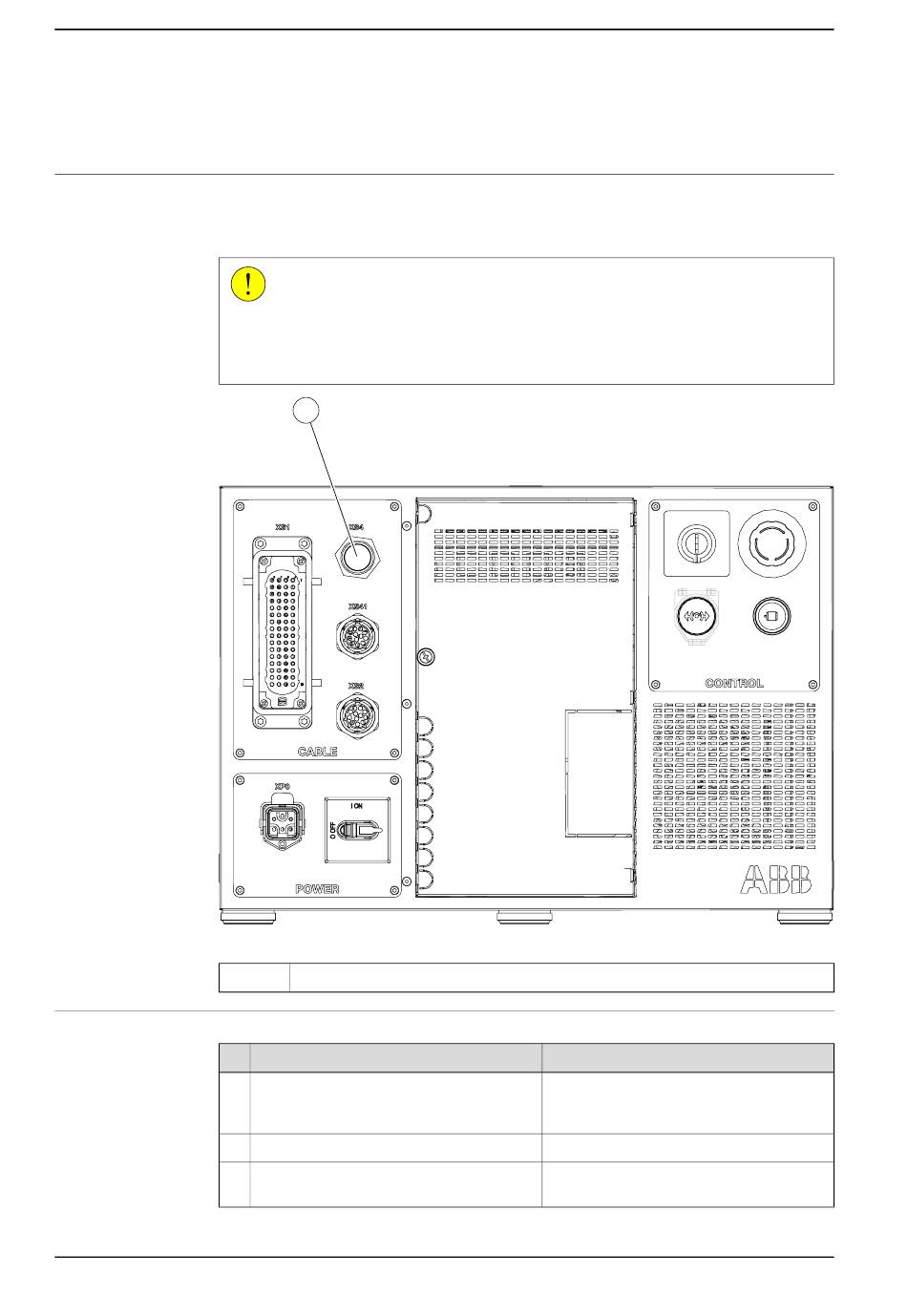

Position des FlexPendant-Anschlusses
Der FlexPendant-Anschluss der Compact-Steuerung befindet sich an der
Vorderseite der Steuerung.
xx1400001371
A
Anschließen eines FlexPendant
1
2
3
Fortsetzung auf nächster Seite
56
VORSICHT
Überprüfen Sie den Steckverbinder immer auf Schmutz und Beschädigung, bevor
Sie ihn an die Steuerung anschließen. Reinigen oder ersetzen Sie beschädigte
Teile.
A
FlexPendant-Steckverbinder
Aktion
Suchen Sie die FlexPendant-Anschluss-
buchse an der Steuerung oder dem Bedi-
enfeld.
Schließen Sie das FlexPendant-Kabel an.
Drehen Sie den Verschlussring des
Steckers im Uhrzeigersinn fest.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Information
Die Steuerung muss sich im Einrichtbetrieb
befinden.
