ABB Robotics IRC5 Compact Produkthandbuch Seite 193

4
5
6
7
8
9
10
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P

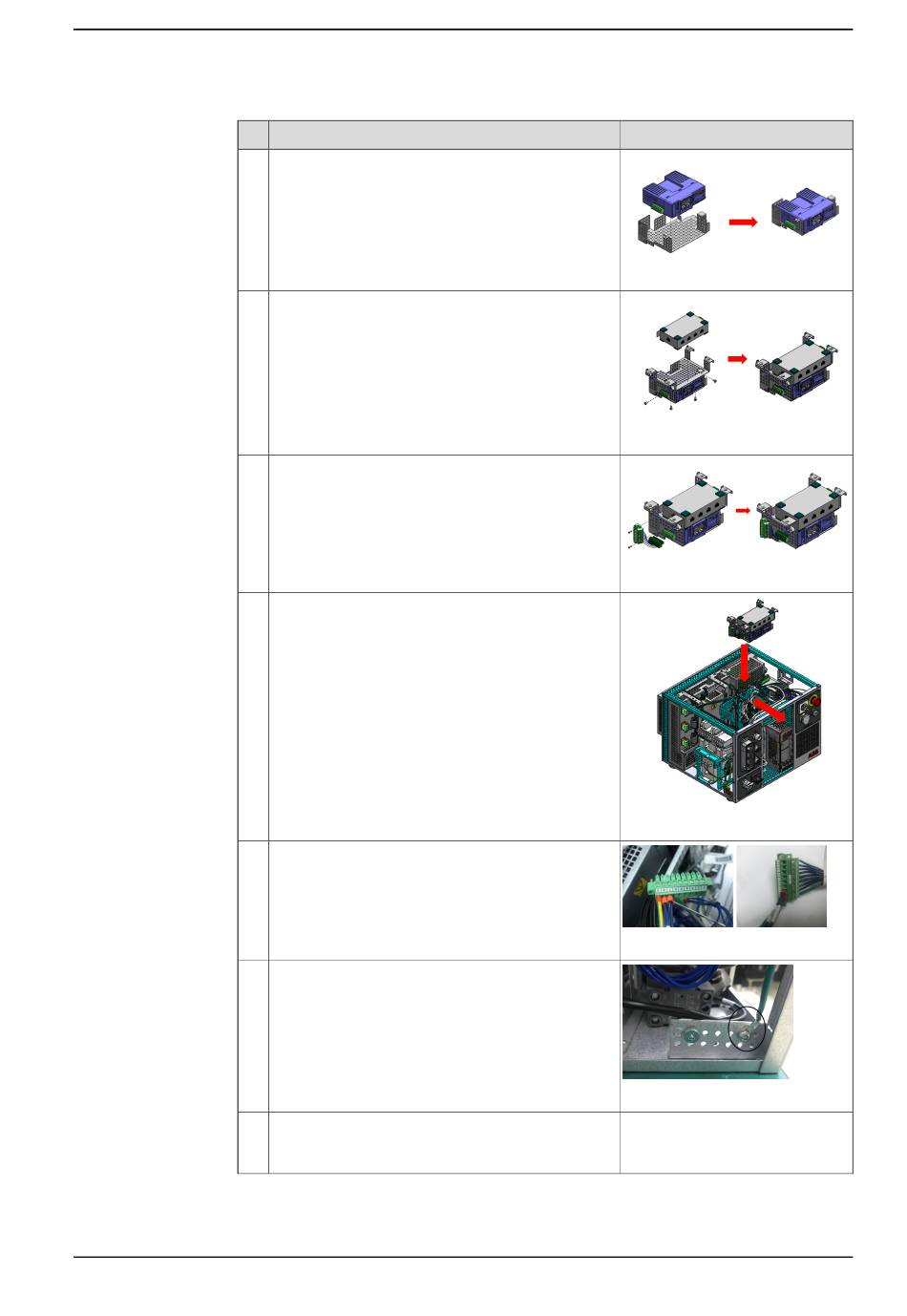

Aktion
Setzen Sie den Connected Services-Kasten in den
Halter ein.
Wenn ein Ethernet-Switch verwendet wird, platzie-
ren Sie den Ethernet-Switch oben auf dem
Connected Services-Kasten und sichern ihn mit den
Schrauben.
Montage des Adapterkabels
Ziehen Sie den Verschluss nach links, und drücken
Sie den Connected Services-Kasten in seine Positi-
on auf der Montagehalterung.
Verbinden Sie das Kabel 3HAC068451-002 mit dem
9-Pin-Steckverbinder mit dem 3HAC068464-002.
Ziehen Sie Schrauben auf beiden Seiten fest. Pin
9 wird mit PE verbunden.
Verbinden Sie andere Seite von PE mit der Masse.
Bringen Sie die Sicherheitskarteneinheit wieder an,
und befestigen Sie diese mit den Befestigungs-
schrauben.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
4.17 Austausch des Connected Services-Kastens
Information
xx1800003183
xx1800003184
xx1800003185
xx1800003186
xx1800003651
xx1800003377
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
193
