4 Reparatur
4.18 Austausch des Ethernet-Switch
Fortsetzung

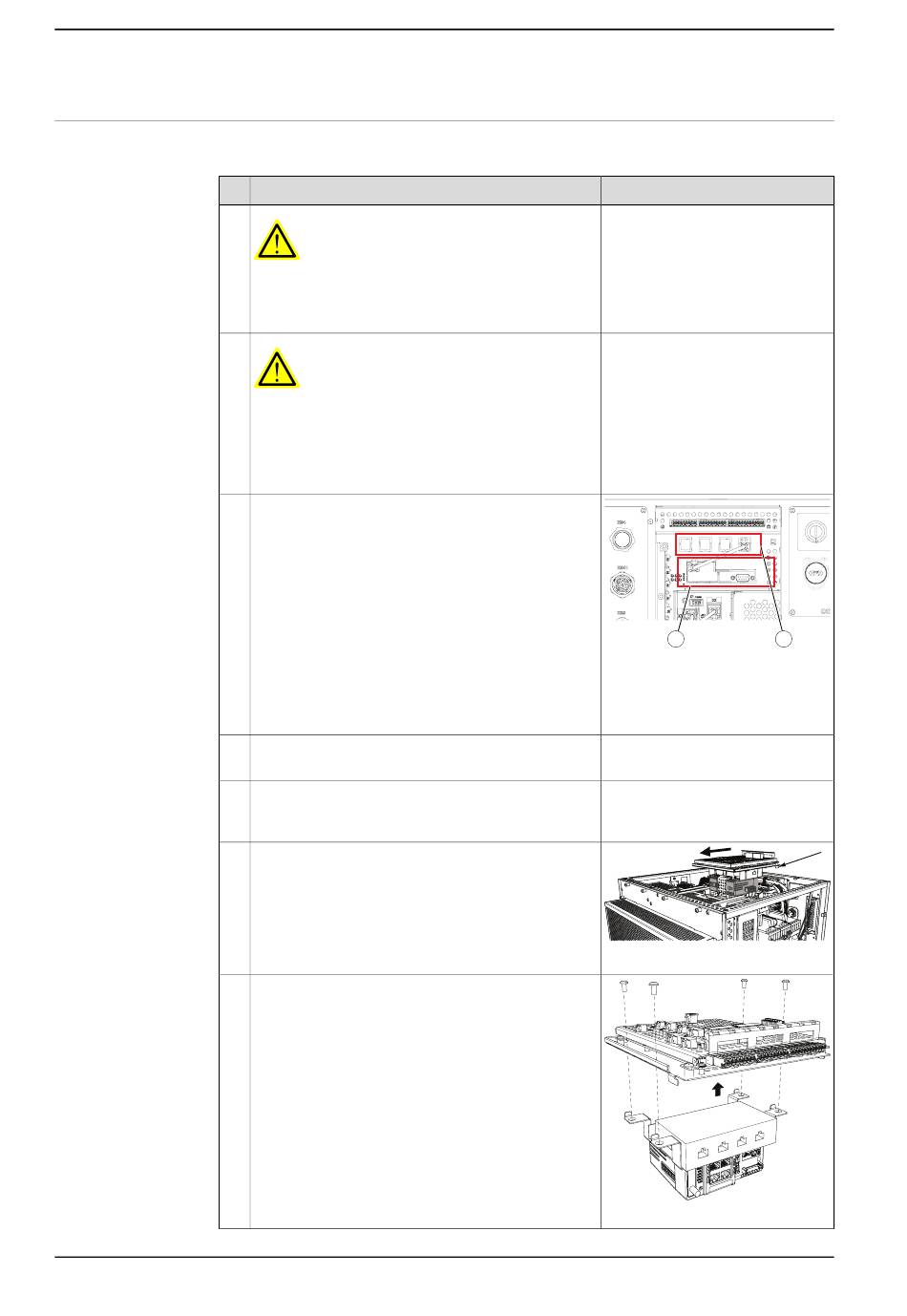

Ausbau
Gehen Sie wie folgt vor, um den Ethernet-Switch auszubauen.
1
2
3
4
5
6
7
Fortsetzung auf nächster Seite
196
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Beginn von
Arbeiten im Schrank ab. Weitere Informationen
siehe Elektrische Sicherheit auf Seite
WARNUNG
Die Ausrüstung reagiert empfindlich auf elektrosta-
tische Entladungen (ESD). Beachten Sie vor der
Handhabung der Einheit die Informationen unter
Die Einheit reagiert empfindlich auf ESD auf Sei-
te 51.
Lösen Sie die Steckverbinder auf der Steuerungs-
schrank-Vorderseite von den Kontakten des Ether-
net-Switch.
Wenn ein Connected Services-Kasten installiert
sein sollte, trennen Sie die Steckerverbinder auch
von diesem.
Entfernen Sie die Abdeckung des Schranks.
Lösen Sie alle Steckverbinder von der Sicherheits-
karte, dem Ethernet-Switch und dem Connected
Services-Kasten.
Entfernen Sie die beiden Befestigungsschrauben,
und drücken Sie die Sicherheitskarteneinheit nach
hinten, um die Einschnappvorrichtungen zu lösen.
Entfernen Sie die Befestigungsschrauben, und he-
ben Sie die Sicherheitskarte heraus.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Information
34.
A
xx1400002787
A Connected Services-Kon-
takte
B Ethernet-Schalter-Kontakte
Siehe Öffnen der IRC5 Com-
pact-Steuerung auf Seite
xx1400001462
xx1500000231
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
B
92.
