4 Reparatur
4.19.3 Ersetzen der Leitungsfilter
Fortsetzung
7
8
9
10
11
Wiedereinbau
Gehen Sie wie folgt vor, um den Leitungsfilter wieder einzubauen.
1
Fortsetzung auf nächster Seite
210

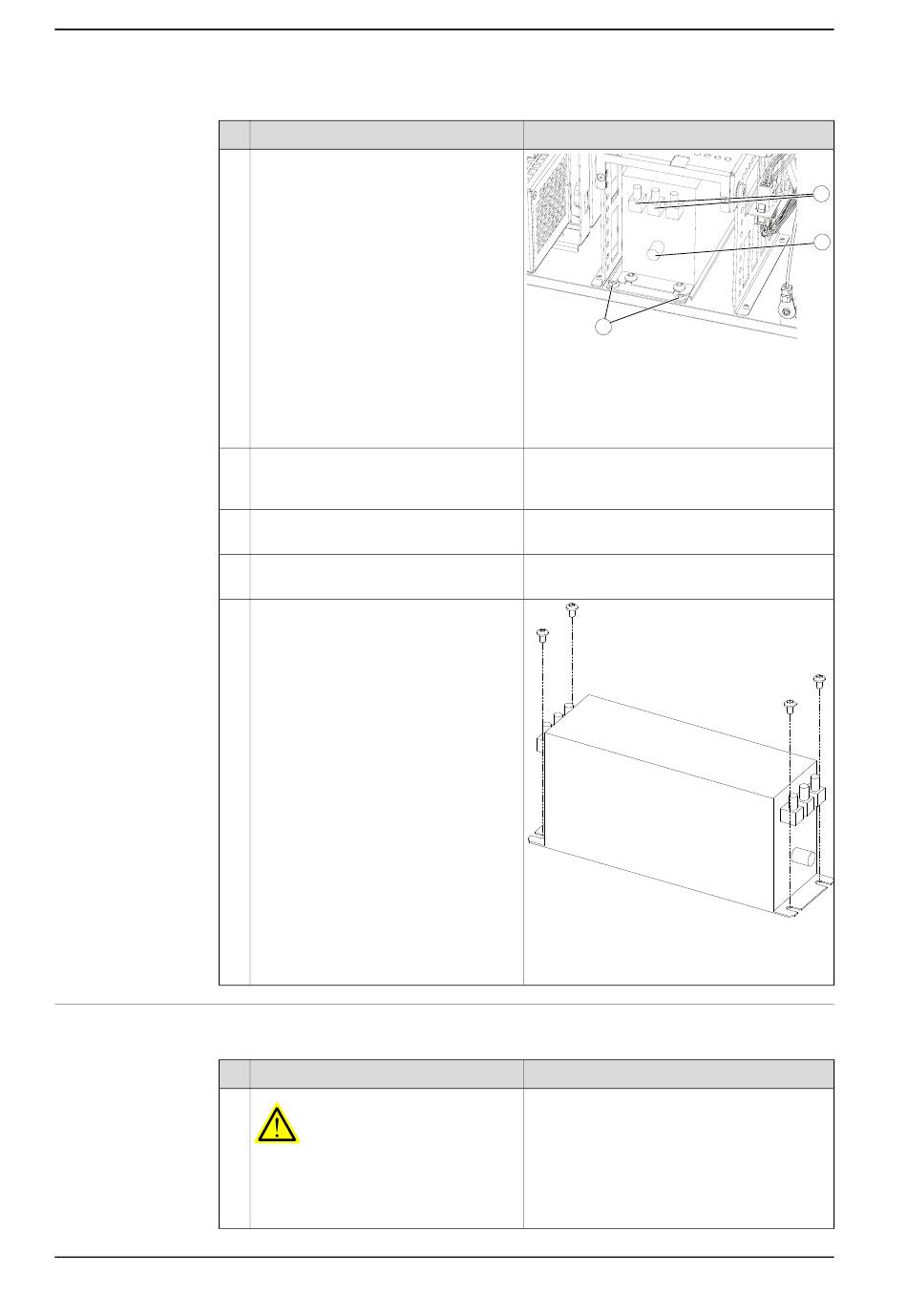

Aktion
Entfernen Sie die beiden Befestigungs-
schrauben des Halteträgers, und ziehen
Sie den Leitungsfilter vorsichtig heraus.
Lösen Sie die Kabel von L1, L2 und dem
Masseanschluss auf der Primärseite des
Leitungsfilters.
Ziehen Sie die Leitungsfiltereinheit her-
aus.
Trennen Sie das Massekabel von der
Sekundärseite des Leitungsfilters.
Entfernen Sie die vier Befestigungs-
schrauben vom Leitungsfilter und tren-
nen Sie diesen vom Halteträger.
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem
Beginn von Arbeiten im Schrank ab.
Weitere Informationen siehe
Sicherheit auf Seite 34.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
A
xx1400002849
A Befestigungsschrauben für den Halte-
träger
B L1- und L2-Verbindungen
C Masseanschluss
xx0900000572
A Befestigungsschrauben für den Lei-
tungsfilter
Hinweis/Abbildung
Elektrische
Produkthandbuch - IRC5 Compact
B
C
