ABB Robotics IRC5 Compact Produkthandbuch Seite 186

4 Reparatur
4.16 Ersetzen des Systemlüfters
Fortsetzung
2
3
4
5
6
7
8
Wiedereinbau
Gehen Sie wie folgt vor, um einen der Systemlüfter wieder einzubauen.
1
2
3
4
5
6
7
Fortsetzung auf nächster Seite
186
Aktion
VORSICHT
Heiße Oberfläche auf dem Entlastungswider-
stand. Verbrennungsrisiko. Vorsicht beim
Entfernen der Einheit.
Entfernen Sie die vier Befestigungsschrau-
ben der Lüfterabdeckung.
Drücken Sie die Lüfterabdeckung nach links,
und entfernen Sie diese.
Entfernen Sie den Entladewiderstand der
Bremse.
Lösen Sie die Steckverbinder des Lüfters.
Lösen Sie die Befestigungsschrauben der
Lüfterbuchse.

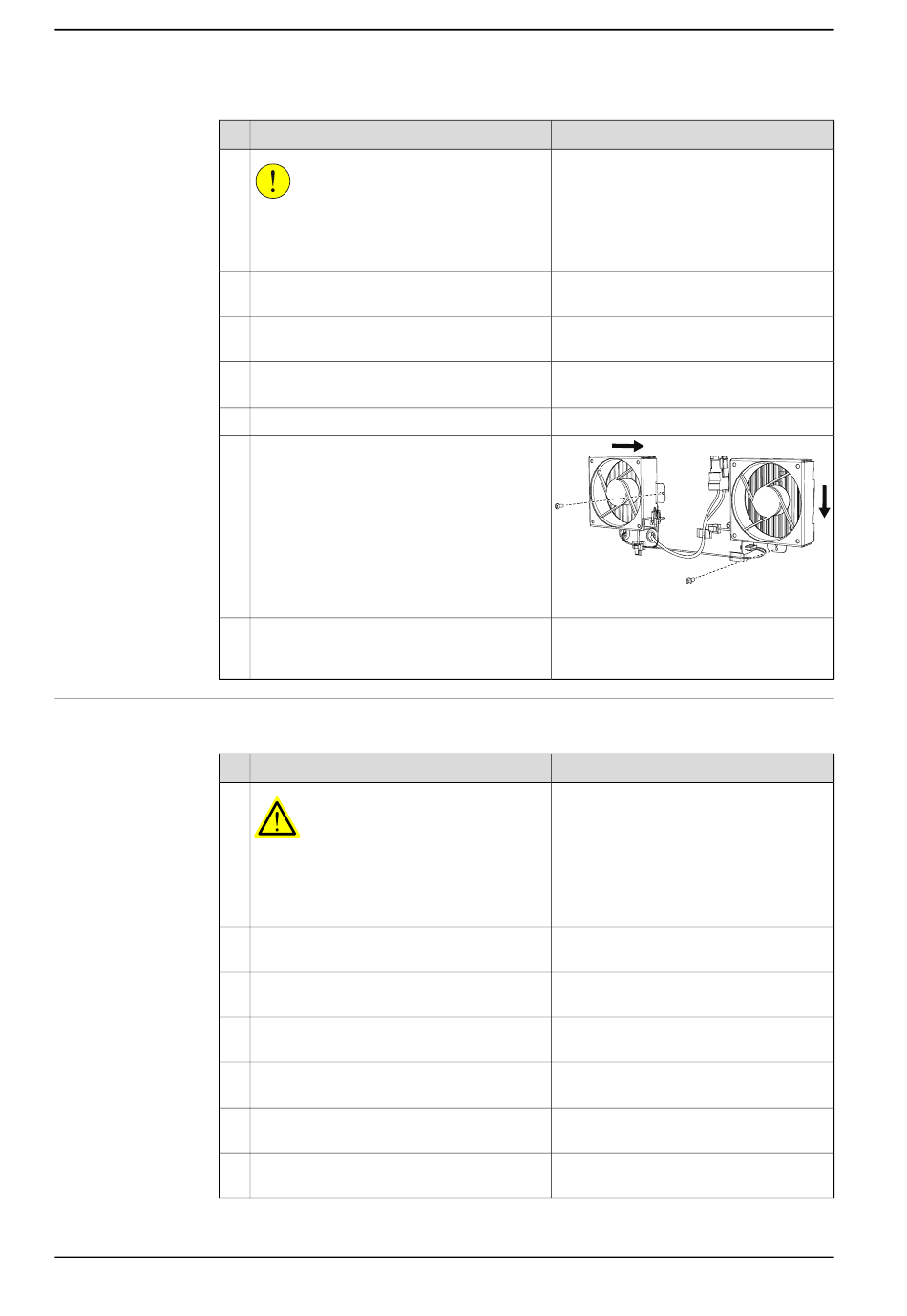

Drücken Sie den Lüfter entsprechend der
Abbildung, um ihn zu lösen und zu entfer-
nen.
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Beginn
von Arbeiten im Schrank ab. Weitere Infor-
mationen siehe Elektrische Sicherheit auf
Seite 34.
Positionieren Sie den Lüfter und drücken
Sie ihn nach oben.
Befestigen Sie die Befestigungsschraube
der Lüfterbuchse.
Schließen Sie die Steckverbinder wieder am
Lüfter an.
Bringen Sie den Entladewiderstand der
Bremse wieder an.
Platzieren Sie die Lüfterabdeckung, und
drücken Sie diese nach rechts.
Ziehen Sie die vier Befestigungsschrauben
der Lüfterabdeckung fest.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Info/Illustration
Siehe Ersetzen des Entladewiderstands
der Bremse auf Seite 182.
xx1400001456
Info/Illustration
Siehe Ersetzen des Entladewiderstands
der Bremse auf Seite 182.
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
