2 Installation und Inbetriebnahme

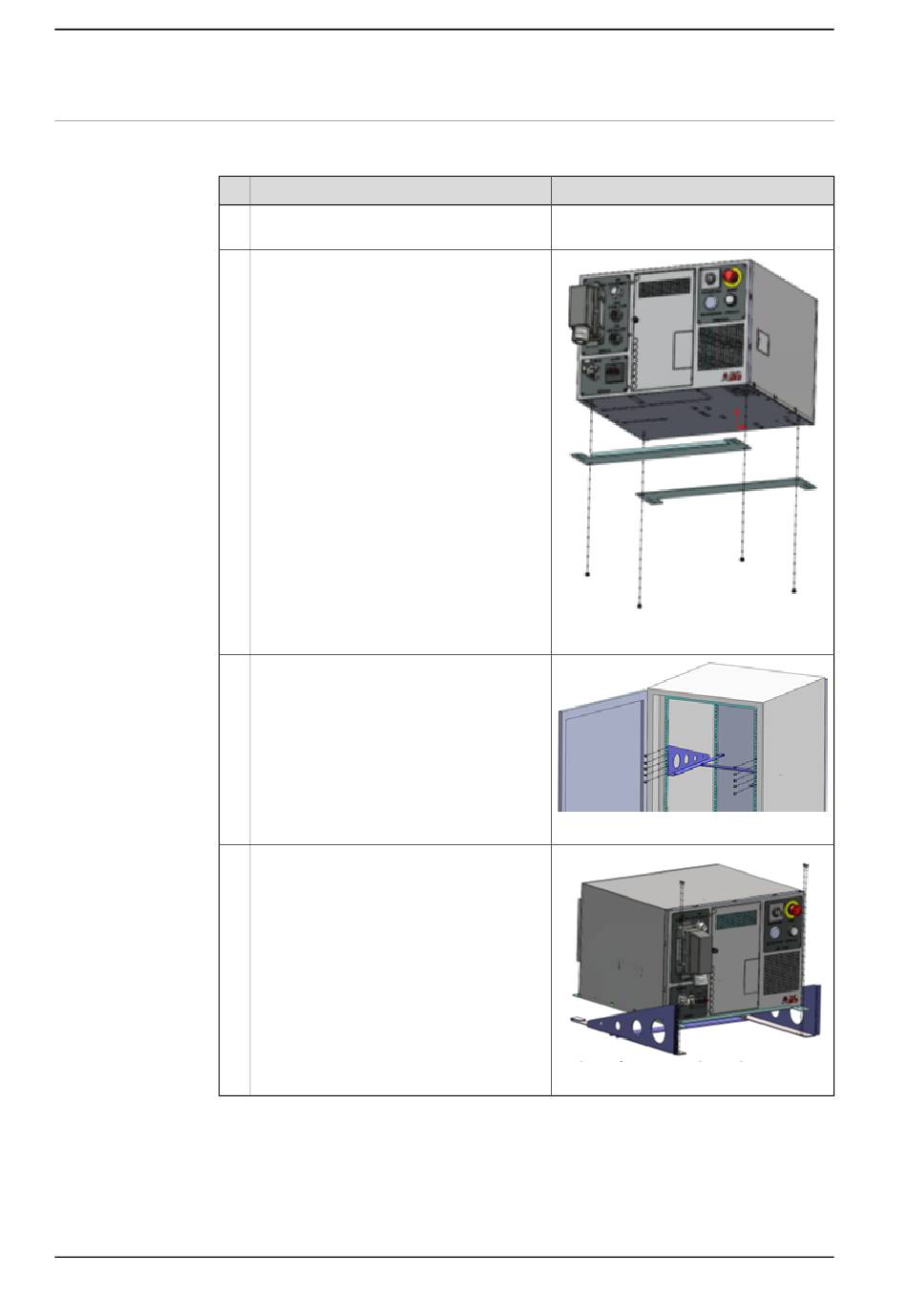

2.4.3 Montage der Steuerung in einem 19-Zoll-Schrank
Fortsetzung
Verfahren
Gehen Sie wie folgt vor, um den Achscomputer zu entfernen.
1
2
3
4
50
Aktion
Entfernen Sie die fünf Füße vom Steuerungs-
schrank.
Bringen Sie die Montagehalterungen an.
Bringen Sie die rechten, linken und mittleren
Montagehalterungen an den 19-Zoll-Steue-
rungsschrank an.
Fügen Sie den IRC5 Compact so in den 19-
Zoll-Steuerungsschrank ein, dass die Ein-
schnappvorrichtungen in die Aussparungen
auf der Rückseite der Montagehalterungen
fassen. Befestigen Sie den IRC5 Compact
mit den Befestigungsschrauben an den
Montagehalterungen.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Info/Illustration
xx1400002159
xx1500000232
xx1400002160
