2 Installation und Inbetriebnahme
2.6.7 Beschreibung der Anschlüsse XS7 - XS17
2.6.7 Beschreibung der Anschlüsse XS7 - XS17

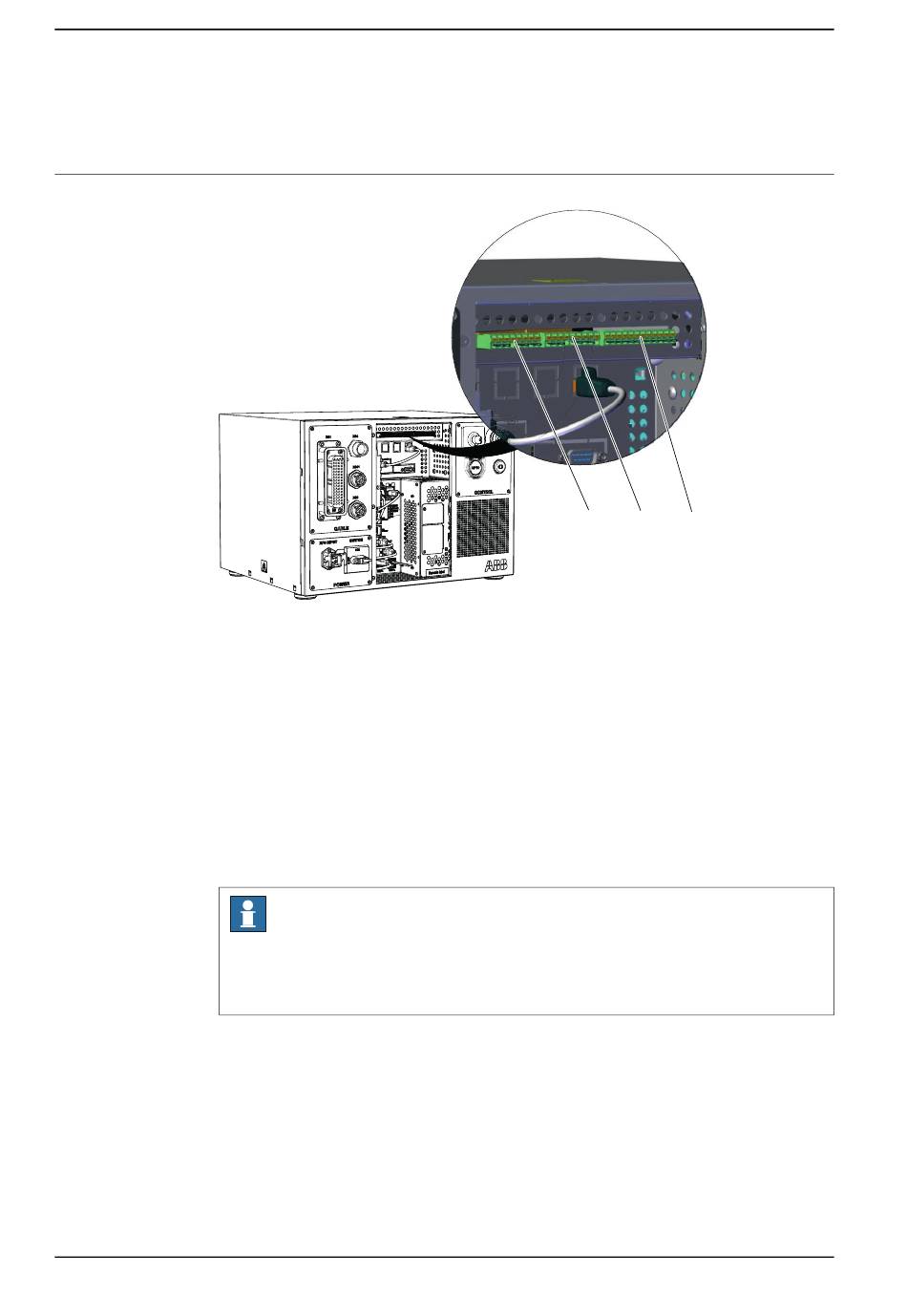

XS7, XS8 und XS9 Sicherheit
xx1500002927
Diese Steckverbinder sind intern mit einer Sicherheitskarte verbunden.
Er enthält die folgenden Signale:
Für weitere Informationen zu Anschlüssen siehe Schaltplan für IRC5 Compact,
siehe
Fortsetzung auf nächster Seite
78
• Automatik-Sicherheitshalt
• Allgemeiner Sicherheitshalt
• Externer Not-Aus-Taste
• Externe Versorgung
• Externer PTC
Schaltpläne auf Seite
Hinweis
Sicherheitssteckverbinder werden mit Compact-Steuerung geliefert. Die
Sicherheitsbrücke kann bei ABB erworben werden (3HAC051190-001). Bei Kauf
vom Hersteller siehe Schaltpläne auf Seite 233
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
XS7
233.
für Anschlussdetails.
Produkthandbuch - IRC5 Compact
XS8 XS9
