Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P

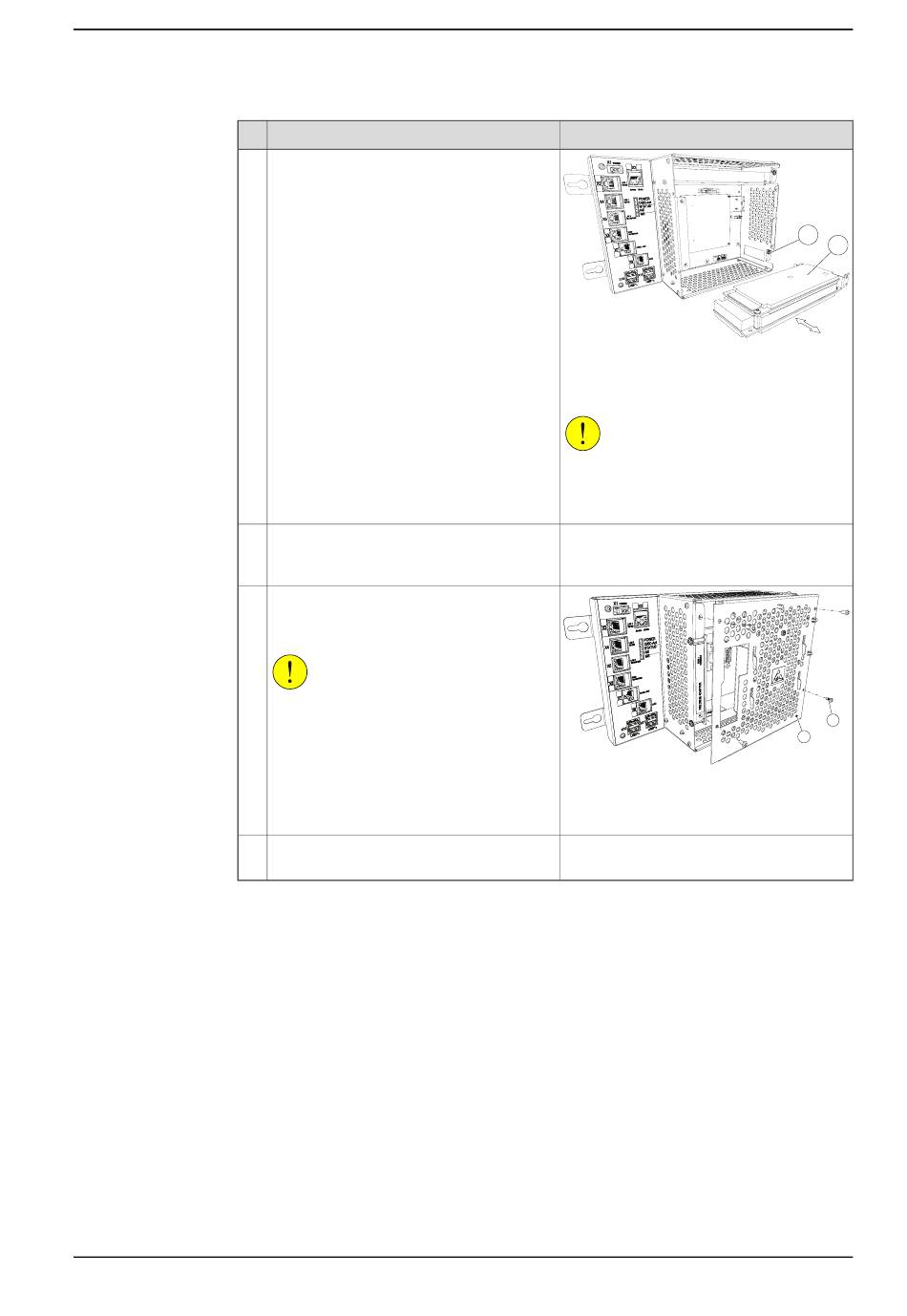

2.11.3 Installieren des Safety module DSQC1015 für SafeMove
Aktion
Bringen Sie das Safety module in Position,
indem Sie es in den Steckplatz auf dem
Motherboard drücken.
Montieren Sie die Befestigungsschraube
wieder oben an der Safety module-Klam-
mer.
Bringen Sie den Steckverbinder für den
Lüfter wieder an und schließen Sie die
Computereinheit.
VORSICHT
Achten Sie auf das Lüfterkabel, wenn Sie
die obere Abdeckung schließen. Es darf
nicht eingequetscht werden.
Verbinden Sie alle Kabel entsprechend
dem unten beschriebenen Verfahren.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
Hinweis/Abbildung
xx1500001761
A Befestigungsschraube
B Safety module
VORSICHT
Fassen Sie die Karte stets an den Rändern,
um eine Beschädigung der Karte oder ihrer
Komponenten zu vermeiden.
xx1300000684
A Befestigungsschrauben, 4 Stück
B Abdeckung
Fortsetzung auf nächster Seite
Fortsetzung
A
B
A
B
