2 Installation und Inbetriebnahme
2.4.1 Erforderlicher Installationsplatz
Fortsetzung

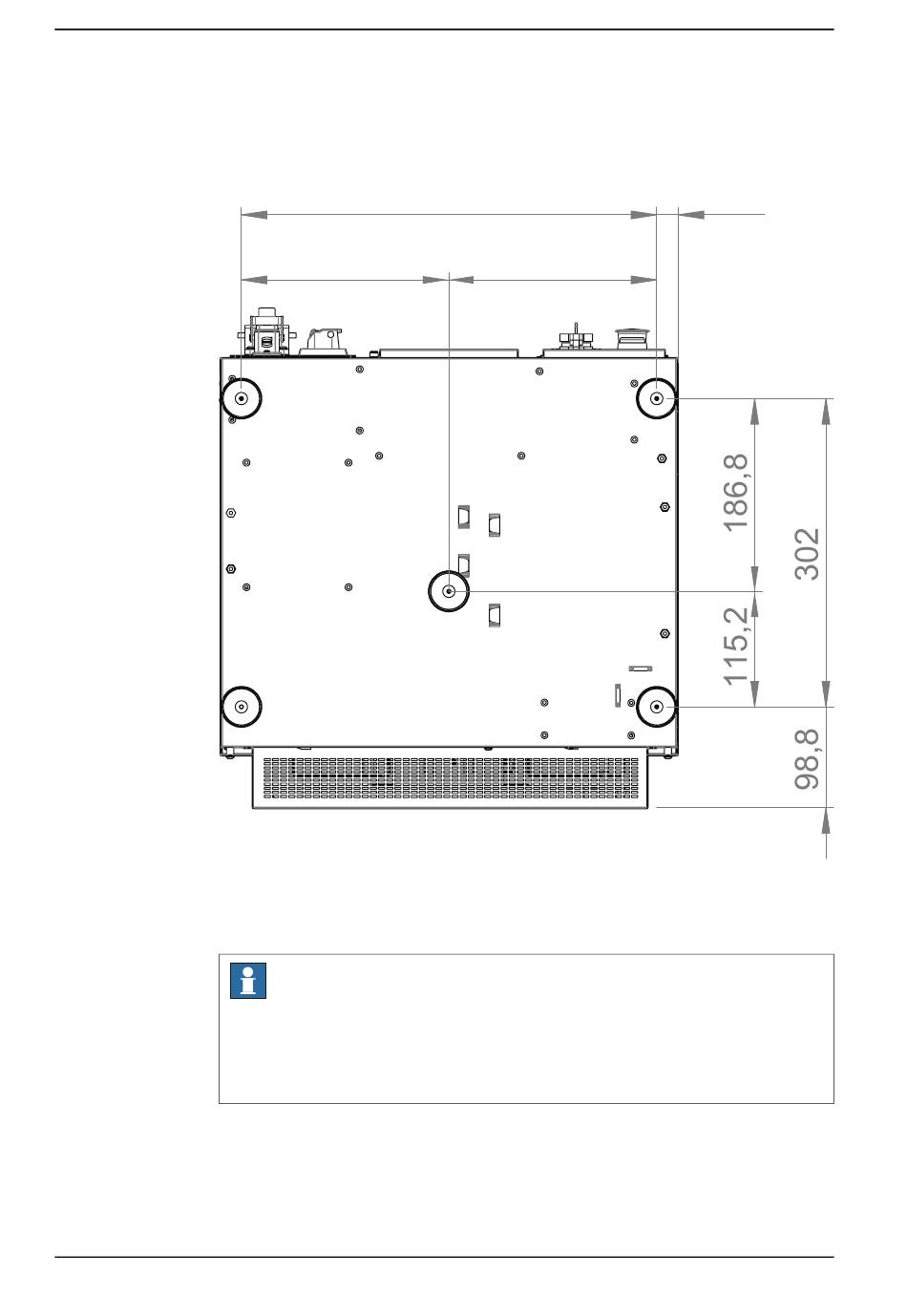

Die folgende Abbildung zeigt die Abmessung des Fußabdrucks der IRC5
Compact-Steuerung.
xx1400001366
46
202,1
• Die Füße sollten ausschließlich für die Positionierung verwendet werden,
nicht für die Montage oder Befestigung.
Hinweis
Wenn die IRC5 Compact-Steuerung auf einem Rahmen installiert werden soll,
muss dies so geschehen, dass der Steuerungsschrank nicht verzerrt wird. Es
wird empfohlen, Winkelstützen entlang der gesamten Seitenkanten des
Steuerungsschranks anzubringen.
