2 Installation und Inbetriebnahme

2.6.3 Anforderungen an das Stromversorgungssystem

2.6.3 Anforderungen an das Stromversorgungssystem
Definition des Stromversorgungssystems
IEC 60364 Definiert mithilfe der Zwei-Buchstaben-Codes drei verschiedene Typen
der Netzerdung. Diese sind TN, TT sowie IT.
Erster Buchsta-
be
T
I
Zweiter Buchsta-
be
T
N
Im folgenden Abschnitt bezieht sich die Transformatorkonfiguration auf die
Sekundärseite des Transformators. Die Konfiguration der Primärseite des
Transformators wird in diesem Zusammenhang nicht erläutert.

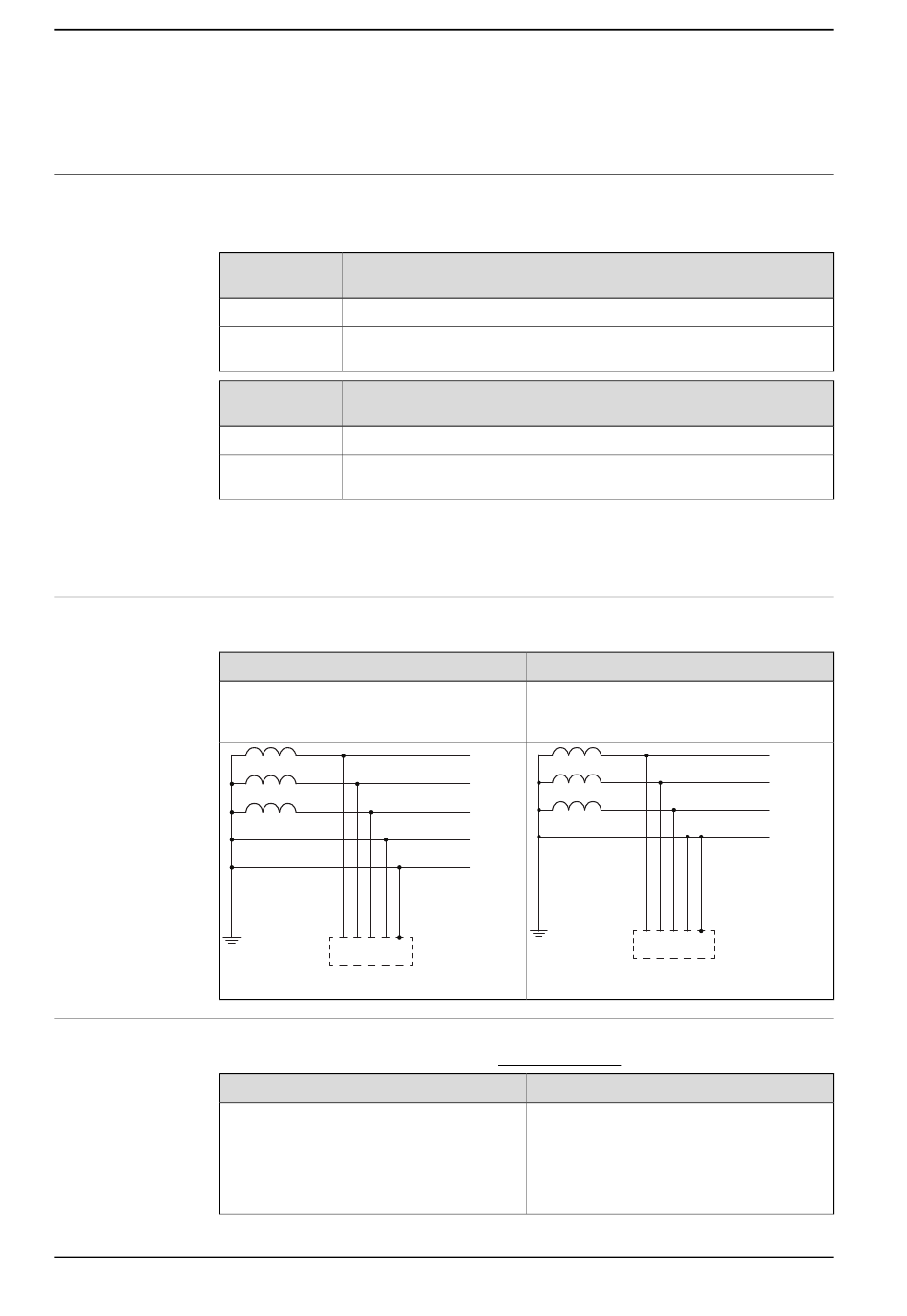

Empfohlene Stromversorgungssysteme
ABB empfiehlt die folgenden Systeme:
TN−S-System
PE und N sind separate Leiter, die lediglich
im Bereich des Transformators miteinander
verbunden sind.
xx1700001310
Nicht empfohlene Stromversorgungssysteme
Folgende Systeme werden von ABB nicht empfohlen:
TT-System (separate Erdungsstangen)
Wenn diese Art von System verwendet wer-
den muss, darf der Erdungszweigwiderstand
zwischen Masse 1 und 2 0,1 Ohm nicht
überschreiten. Weitere Informationen finden
Sie unter UL1740.
Fortsetzung auf nächster Seite
70
Erdungsanschlusstyp
Direkte Verbindung eines Punktes an die Masse.
Nicht mit der Masse verbunden oder über eine hohe Impedanz mit der
Masse verbunden.
Anschluss zwischen Masse und versorgtem Gerät.
Direkte Verbindung eines Punktes an die Masse.
Direkter Nullleiteranschluss an der Anlage, die an die Masse angeschlos-
sen ist.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
TN−C-System
Ein kombinierter PEN-Leiter dient sowohl als
PE- als auch als N-Leiter.
L1
L2
L3
N
PE
xx1700001311
Hochohmig geerdetes Sekundärsystem
Wenn diese Art von System verwendet wer-
den muss, dürfen die Spannungsabweichun-
gen zwischen sämtlichen Leitungen und der
PE ±10% der Leitungsnennspannung nicht
überschreiten. Weitere Informationen finden
Sie unter EN 50160.
Produkthandbuch - IRC5 Compact
L1
L2
L3
PEN
