Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
Aktion
VORSICHT
Heiße Oberfläche auf dem Entlas-
tungswiderstand. Verbrennungs-
risiko. Vorsicht beim Entfernen
der Einheit.
Entfernen Sie die Lüfterabde-
ckung.
Lösen Sie den Stecker des Entla-
dewiderstands.
Lösen Sie die beiden unteren
Befestigungsschrauben der Hal-
terung des Entlastungswider-
stands.
Entfernen Sie die obere Befesti-
gungsschraube.
Ziehen Sie den Entladewider-
stand der Bremse nach oben und
dann nach außen, um ihn von
den unteren Schraubenköpfen
zu lösen, und entfernen Sie ihn.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.

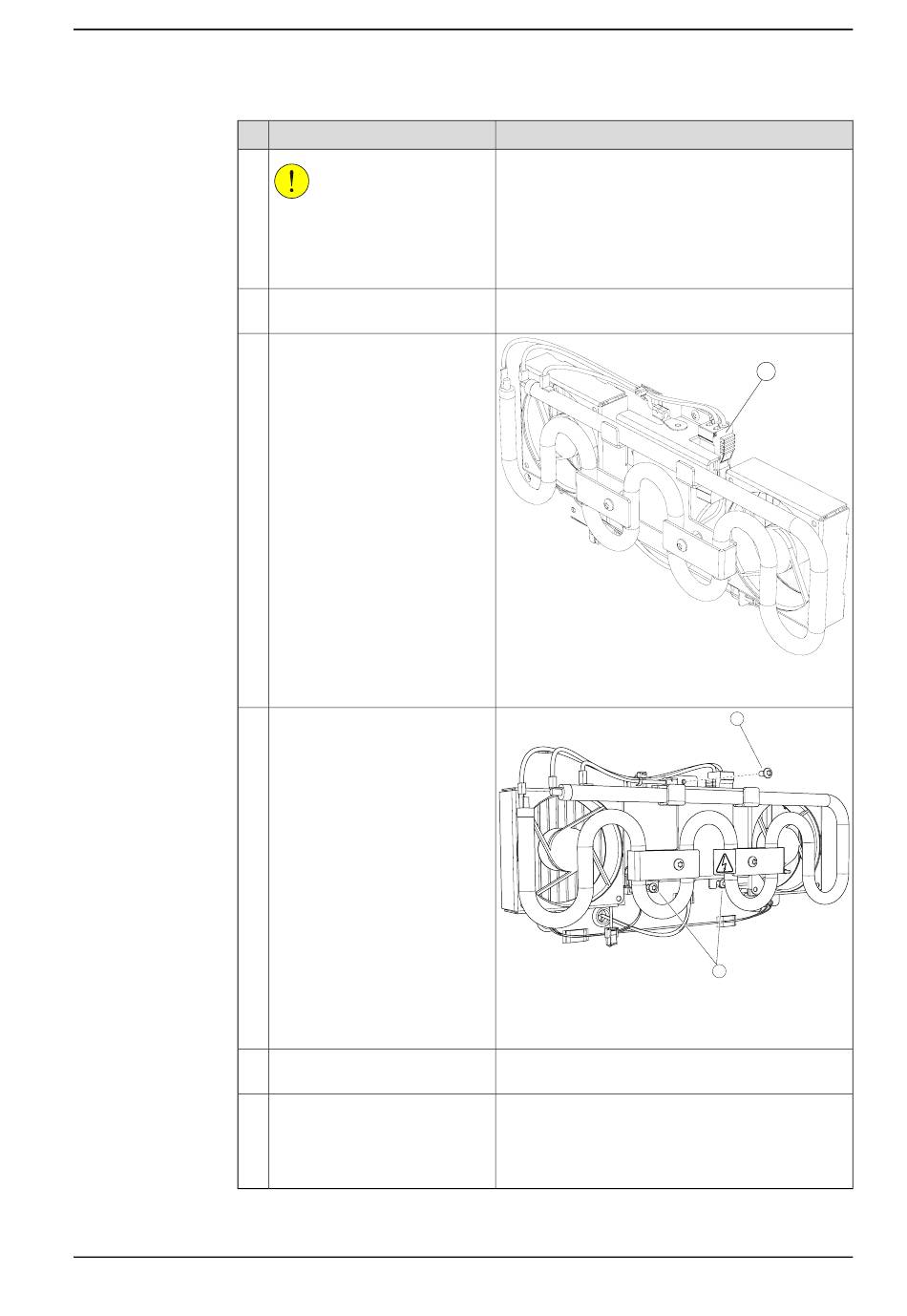

4.15 Ersetzen des Entladewiderstands der Bremse
Hinweis/Abbildung
xx1500000119
A Stecker des Entladewiderstands
xx1400001458
A Obere Befestigungsschraube
B Untere Befestigungsschrauben
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
A
A
B
