ABB Robotics IRC5 Compact Produkthandbuch Seite 166

4 Reparatur
4.10 Austauschen des Lüfters in der Computereinheit
Fortsetzung
Ausbau
Nachfolgend wird das Ausbauen des Lüfters aus der Computereinheit beschrieben.
1
2
3
4
5
6
7
Fortsetzung auf nächster Seite
166
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Be-
ginn von Arbeiten im Schrank ab. Weitere
Informationen siehe Elektrische Sicherheit
auf Seite 34.
ELEKTROSTATISCHE ENTLA-
DUNG (ESD)
Die Ausrüstung reagiert empfindlich auf
elektrostatische Entladungen (ESD). Lesen
Sie vor der Handhabung der Ausrüstung
die Sicherheitsinformationen im Abschnitt
Die Einheit reagiert empfindlich auf ESD
auf Seite 51.
Entfernen Sie die Abdeckung des
Schranks.
Entfernen Sie die Computereinheit.
Öffnen Sie die Computereinheit, indem Sie
die Befestigungsschrauben der oberen
Abdeckung entfernen und die obere Abde-
ckung abheben.
Trennen Sie den Steckverbinder für den
Lüfter und entfernen Sie die Kabelbinder.
Entfernen Sie die Lüfterbefestigungsschrau-
be.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
Siehe Ausbauen der Steuerungabdeckung
auf Seite 92.
Siehe Austausch der Computereinheit auf
Seite 142.

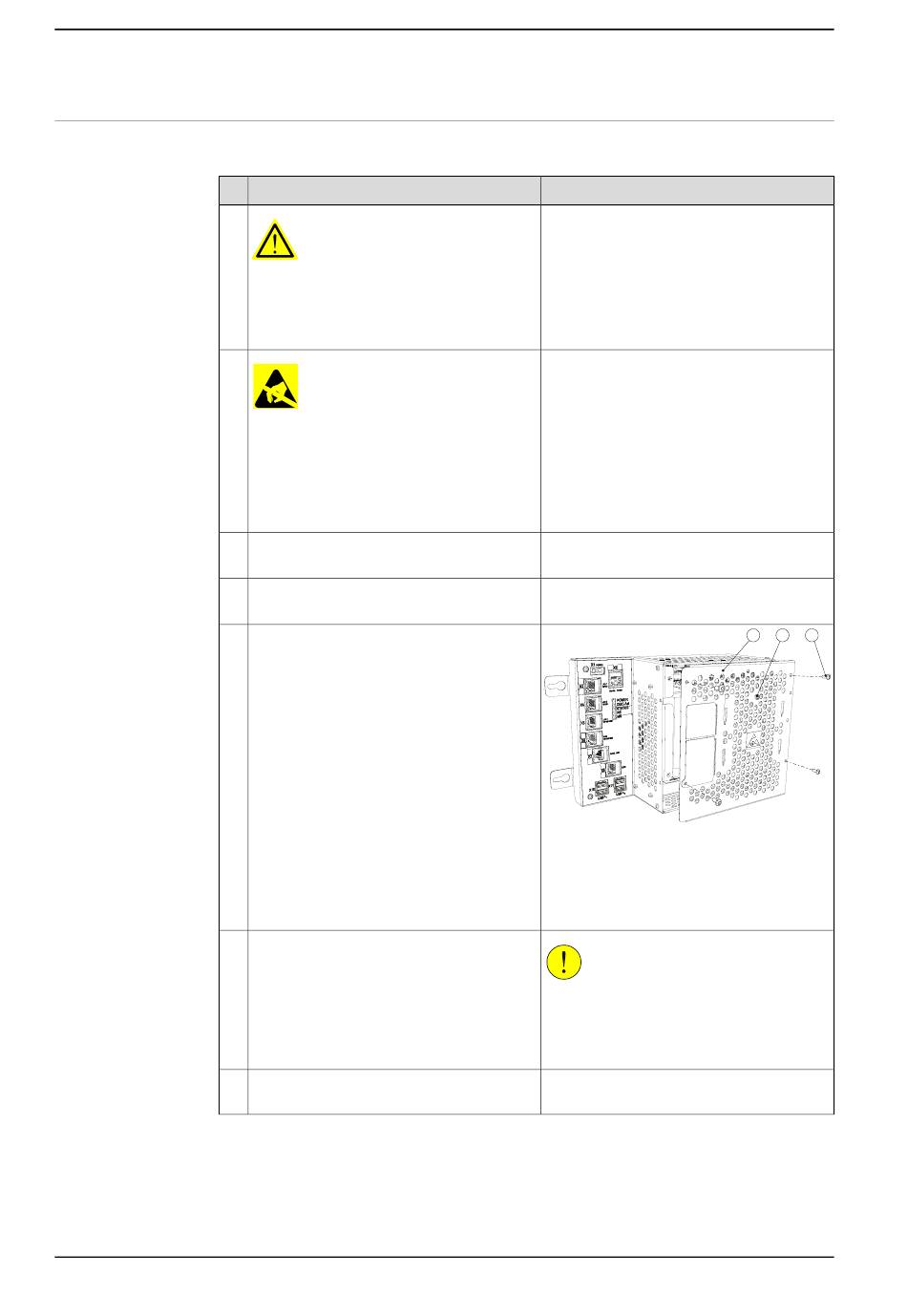

xx1300000688
A Befestigungsschrauben der oberen
Abdeckung, 4 Stück
B Lüfterbefestigungsschraube
C Obere Abdeckung
VORSICHT
Achten Sie auf das Lüfterkabel, wenn Sie
die obere Abdeckung öffnen und entfernen.
Das Lüfterkabel darf nicht gespannt wer-
den.
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
C B A
