4 Reparatur
4.19.1 Austauschen der Leistungsverteilungseinheit
Fortsetzung
5
6
7
8
Fortsetzung auf nächster Seite
200

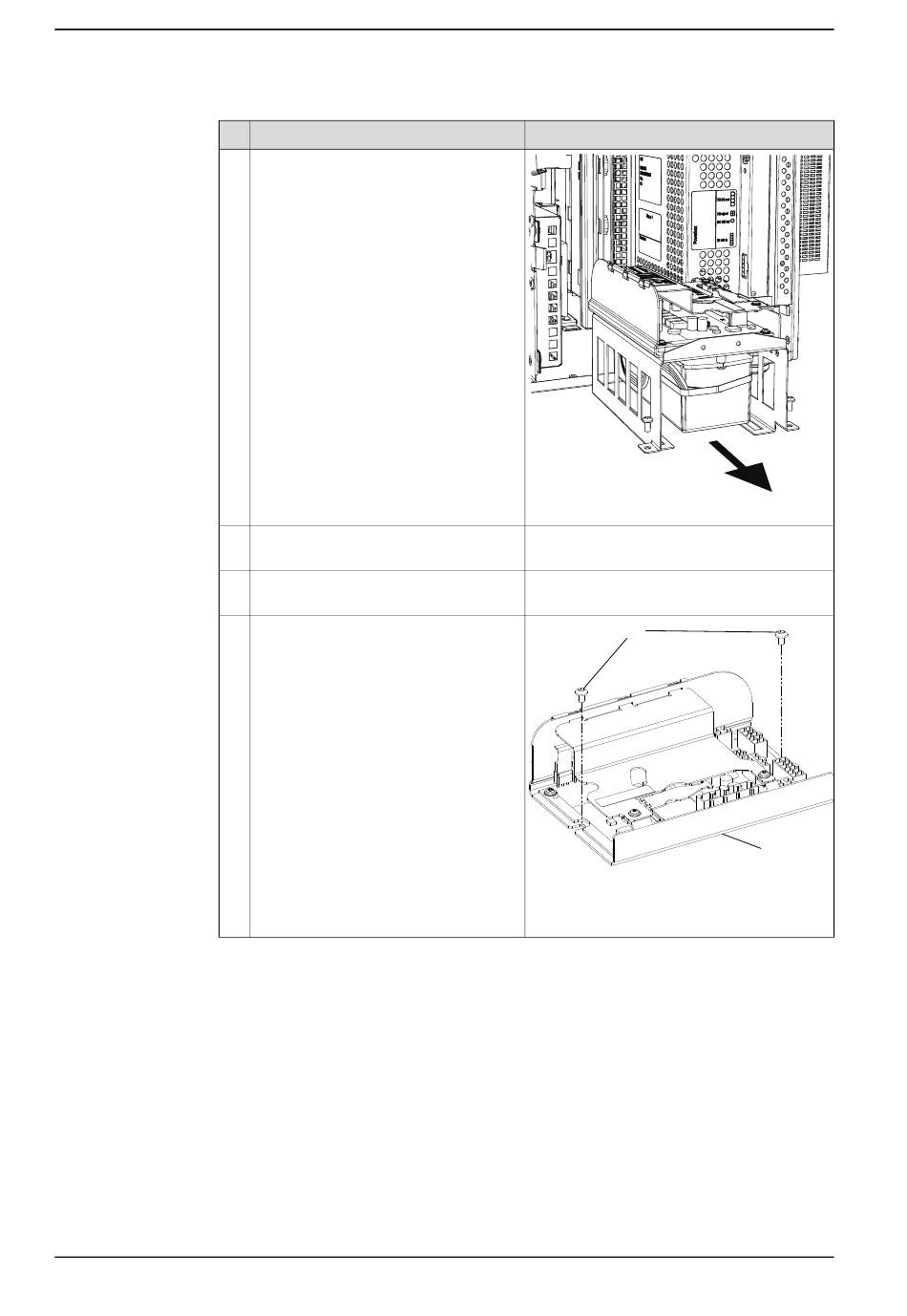

Aktion
Entfernen Sie die beiden Befestigungs-
schrauben und ziehen Sie das Reserve-
Energiemodul ein wenig heraus.
Ziehen Sie alle Steckverbinder von der
Leistungsverteilungseinheit ab.
Ziehen Sie das Reserve-Energiemodul
vollständig heraus.
Entfernen Sie die Befestigungsschrau-
ben und heben Sie die Karte heraus.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1400001385
B
xx0900000549
• A: Leistungsverteilungseinheit
• B: Befestigungsschrauben
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
A
