ABB Robotics IRC5 Compact Produkthandbuch Seite 154

4 Reparatur
4.7 Ersatz von Safety module DSQC1015 für SafeMove
Fortsetzung

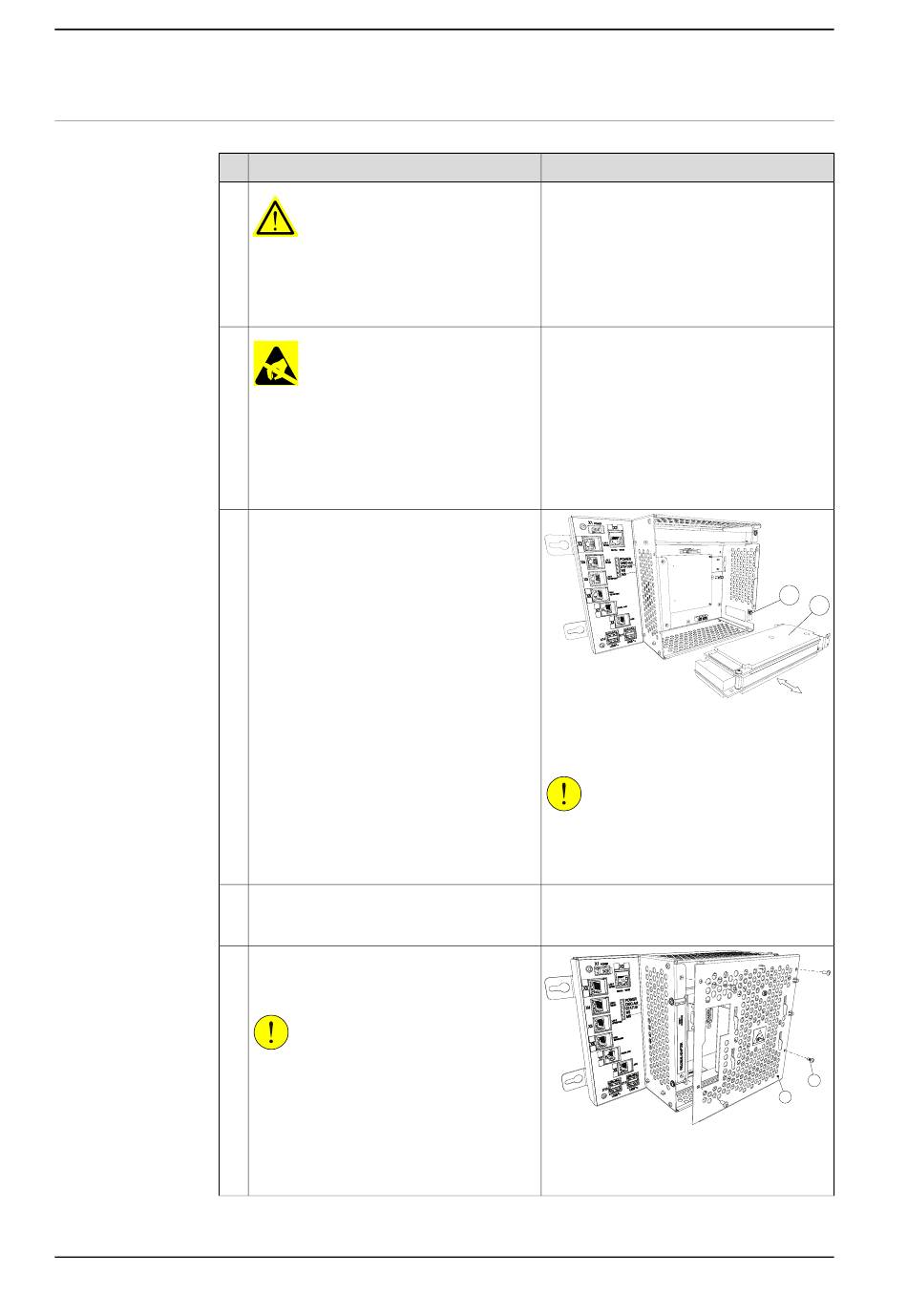

Wiedereinbau des Safety module
1
2
3
4
5
Fortsetzung auf nächster Seite
154
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Be-
ginn von Arbeiten im Schrank ab. Weitere
Informationen siehe Elektrische Sicherheit
auf Seite 34.
ELEKTROSTATISCHE ENTLA-
DUNG (ESD)
Die Ausrüstung reagiert empfindlich auf
elektrostatische Entladungen (ESD). Lesen
Sie vor der Handhabung der Ausrüstung
die Sicherheitsinformationen im Abschnitt
Die Einheit reagiert empfindlich auf ESD
auf Seite 51.
Bringen Sie das Safety module in Position,
indem Sie es in den Steckplatz auf dem
Motherboard drücken.
Montieren Sie die Befestigungsschraube
wieder oben an der Safety module-Klam-
mer.
Bringen Sie den Steckverbinder für den
Lüfter wieder an und schließen Sie die
Computereinheit.
VORSICHT
Achten Sie auf das Lüfterkabel, wenn Sie
die obere Abdeckung schließen. Es darf
nicht eingequetscht werden.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1500001761
A Befestigungsschraube
B Safety module
VORSICHT
Fassen Sie die Karte stets an den Rändern,
um eine Beschädigung der Karte oder ihrer
Komponenten zu vermeiden.
xx1300000684
A Befestigungsschrauben, 4 Stück
B Abdeckung
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
A
B
A
B
