2 Installation und Inbetriebnahme

2.5.1 Tasten und Schalter an der Vorderseite

2.5 Tasten und Schalter

2.5.1 Tasten und Schalter an der Vorderseite
Steuerungen an der Vorderseite

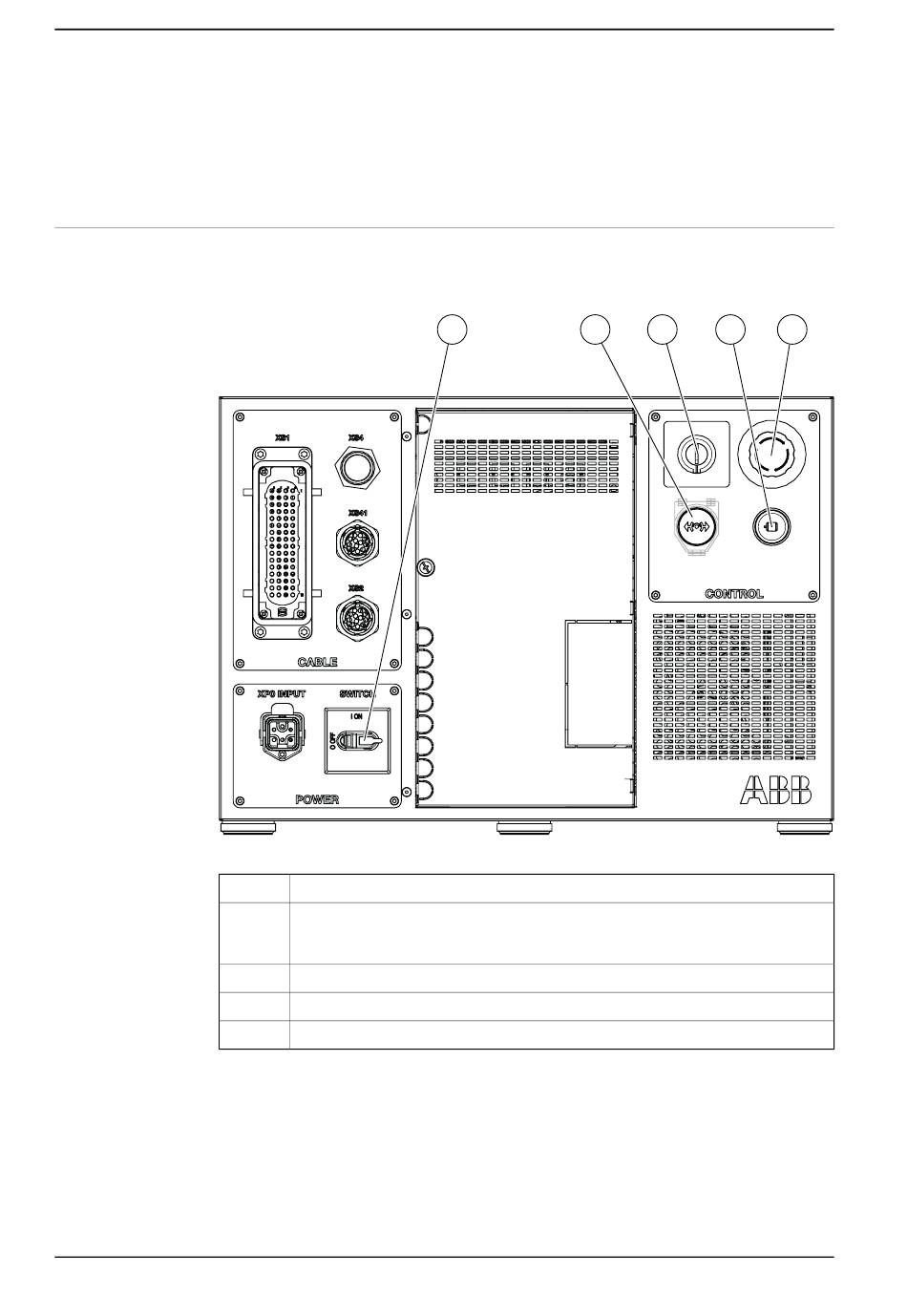

Die folgende Abbildung beschreibt die Tasten und Schalter an der Vorderseite der
IRC5 Compact-Steuerung.
xx1400001369
A
B
C
D
E
Die Bremslösetaste wird im Abschnitt
beschrieben. Die anderen Tasten und Schalter werden unter
Bedienungsanleitung - IRC5 mit FlexPendant dargelegt.
Fortsetzung auf nächster Seite
52
A
Netzschalter
Bremslösetaste (unter der Abdeckung) für IRB 120. Der mit anderen Robotern
verwendete IRC5 Compact hat keine Bremslösetaste, sondern nur einen Ver-
schlussstopfen, da der Roboter eine Bremslösetaste hat.
Betriebsartenwahlschalter
MOTORS ON
Not-Halt
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
B C
Taste zum Lösen der Bremsen auf Seite 53
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
D E
