2 Installation und Inbetriebnahme
2.6.8 Funktion des MOTORS ON (Ein)/MOTORS OFF (Aus)-Kreises
Fortsetzung
Anschluss des Not-Halt ES1/ES2 auf der Sicherheitsplatine

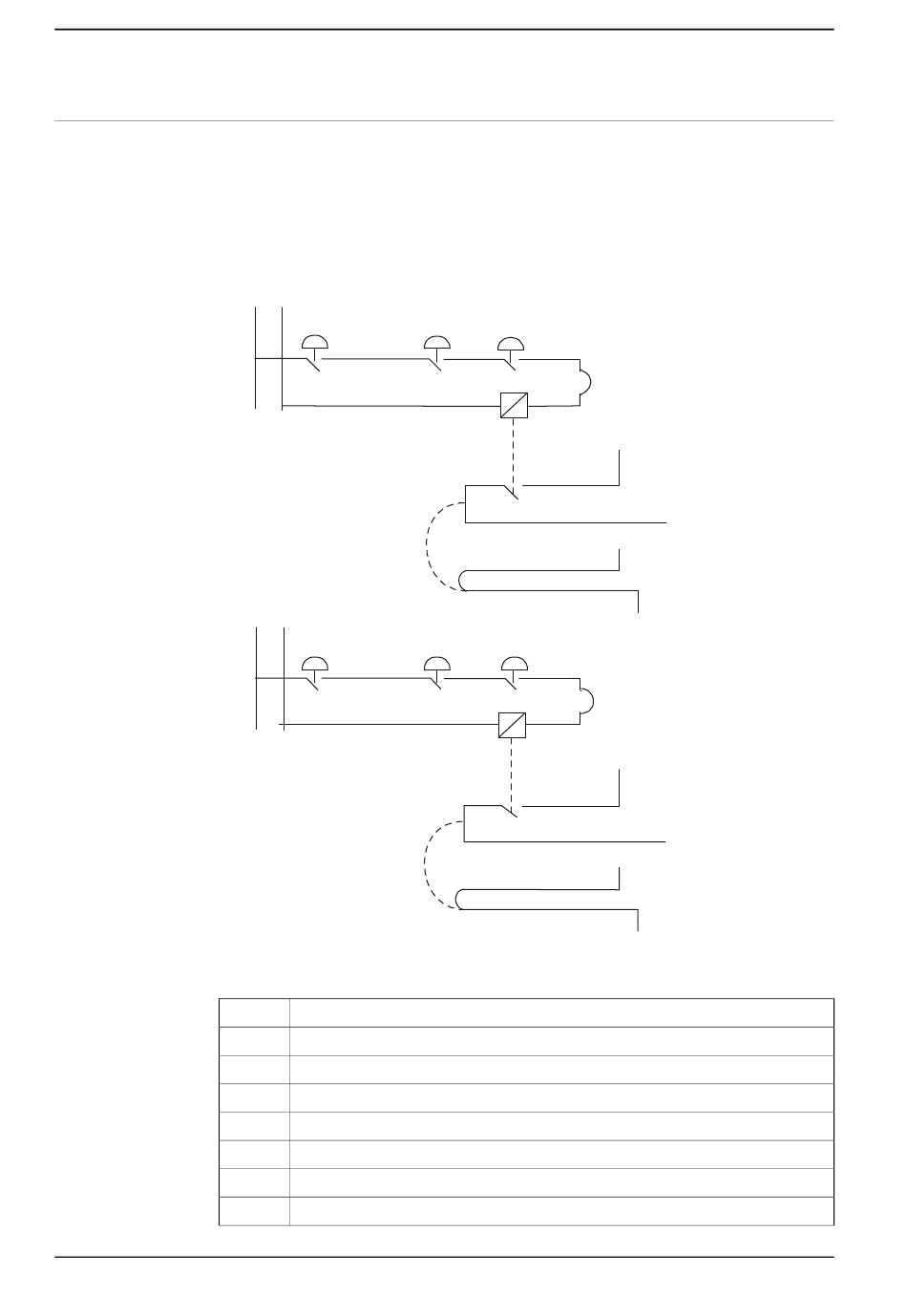

Im nachfolgenden Schema sind die Klemmen für die Notkreise abgebildet.
Die Versorgung mit internen 24 V (X1:2/X2:6) und 0 V (X1:6/X2:2) ist hier abgebildet.
Bei externer Versorgung wird X1:1 / X2:5 an externe 24 V und X1:5 / X2:1 an externe
0V angeschlossen.
