ABB Robotics IRC5 Compact Produkthandbuch Seite 184

4 Reparatur
4.15 Ersetzen des Entladewiderstands der Bremse
Fortsetzung
Wiedereinbau
Gehen Sie wie folgt vor, um den Leitungsfilter wieder einzubauen.
1
2
3
4
5
6
7
8
184
Aktion
GEFAHR
Schalten Sie den Netzstrom vor
dem Beginn von Arbeiten im
Schrank ab. Weitere Informatio-
nen siehe Elektrische Sicherheit
auf Seite 34.
Bauen Sie den Entladewider-
stand der Bremse wieder ein, in-
dem Sie die Aussparungen unter
die unteren Schraubenköpfe
schieben und den Entladewider-
stand der Bremse nach innen
und dann nach unten drücken.
Bringen Sie die obere Befesti-
gungsschraube wieder an.
Lösen Sie alle Befestigungs-
schrauben des Entladewider-
stands.
Schließen Sie den Stecker des
Entladewiderstands wieder an.
Bringen Sie die Lüfterabdeckung
wieder an, und schieben Sie die-
se nach links auf die Nuten.
Bringen Sie die Befestigungs-
schraube für die Lüfterabde-
ckung wieder an und drehen Sie
sie fest.
Führen Sie die Funktionstests in
Abschnitt Funktionstests auf
Seite 123 durch, um sicherzustel-
len, dass die Sicherheitsfunktio-
nen ordnungsgemäß funktionie-
ren.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.

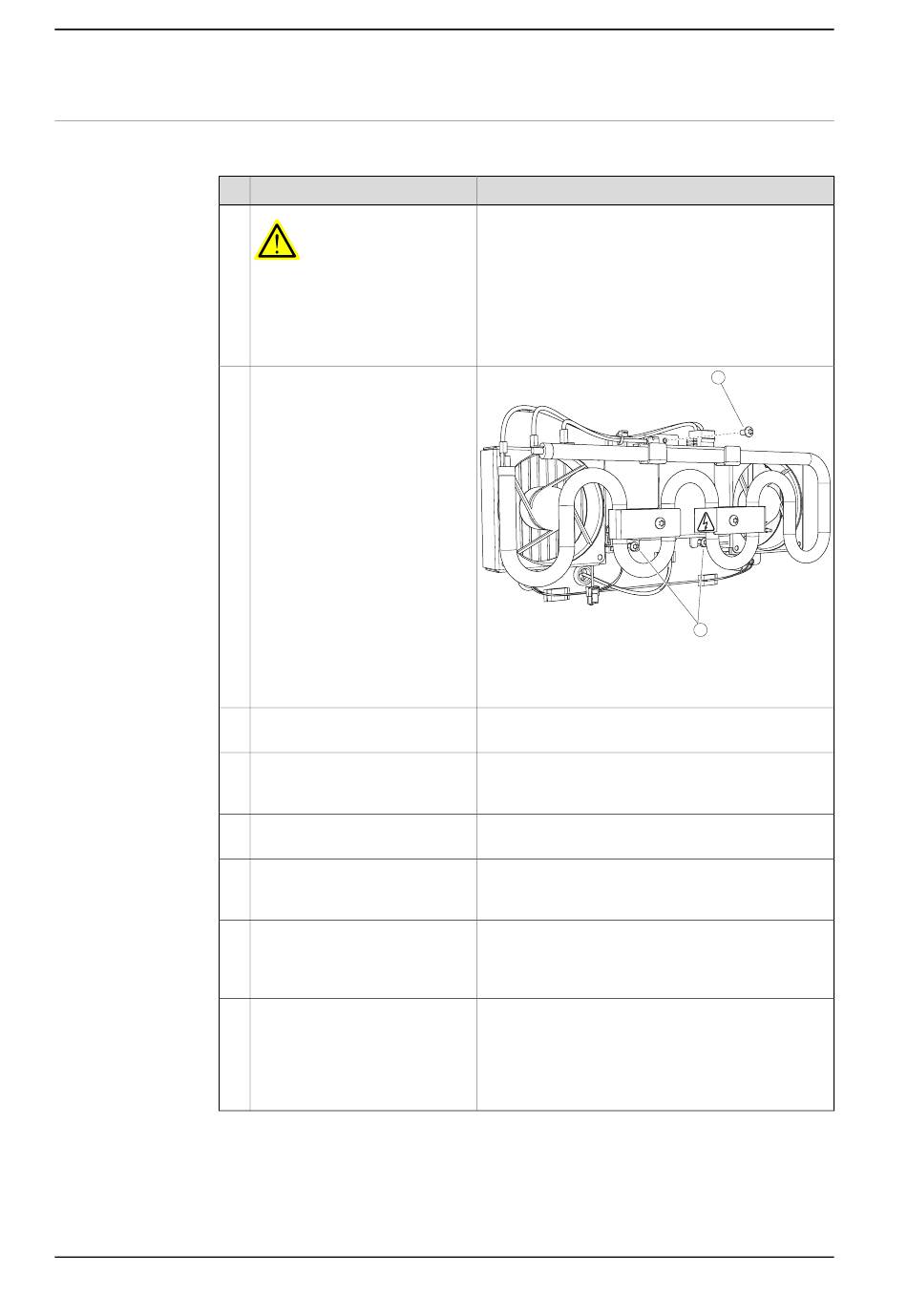

Hinweis/Abbildung
xx1400001458
A Obere Befestigungsschraube
B Untere Befestigungsschrauben
Produkthandbuch - IRC5 Compact
A
B
3HAC047138-003 Revision: P
