ABB Robotics IRC5 Compact Produkthandbuch Seite 134

4 Reparatur
4.2 Ersetzen der Sicherheitskarte
Fortsetzung
8
9
Wiedereinbau
Gehen Sie wie folgt vor, um die Sicherheitskarte wieder einzusetzen.
1
2
3
4
5
6
7
8
134
Aktion

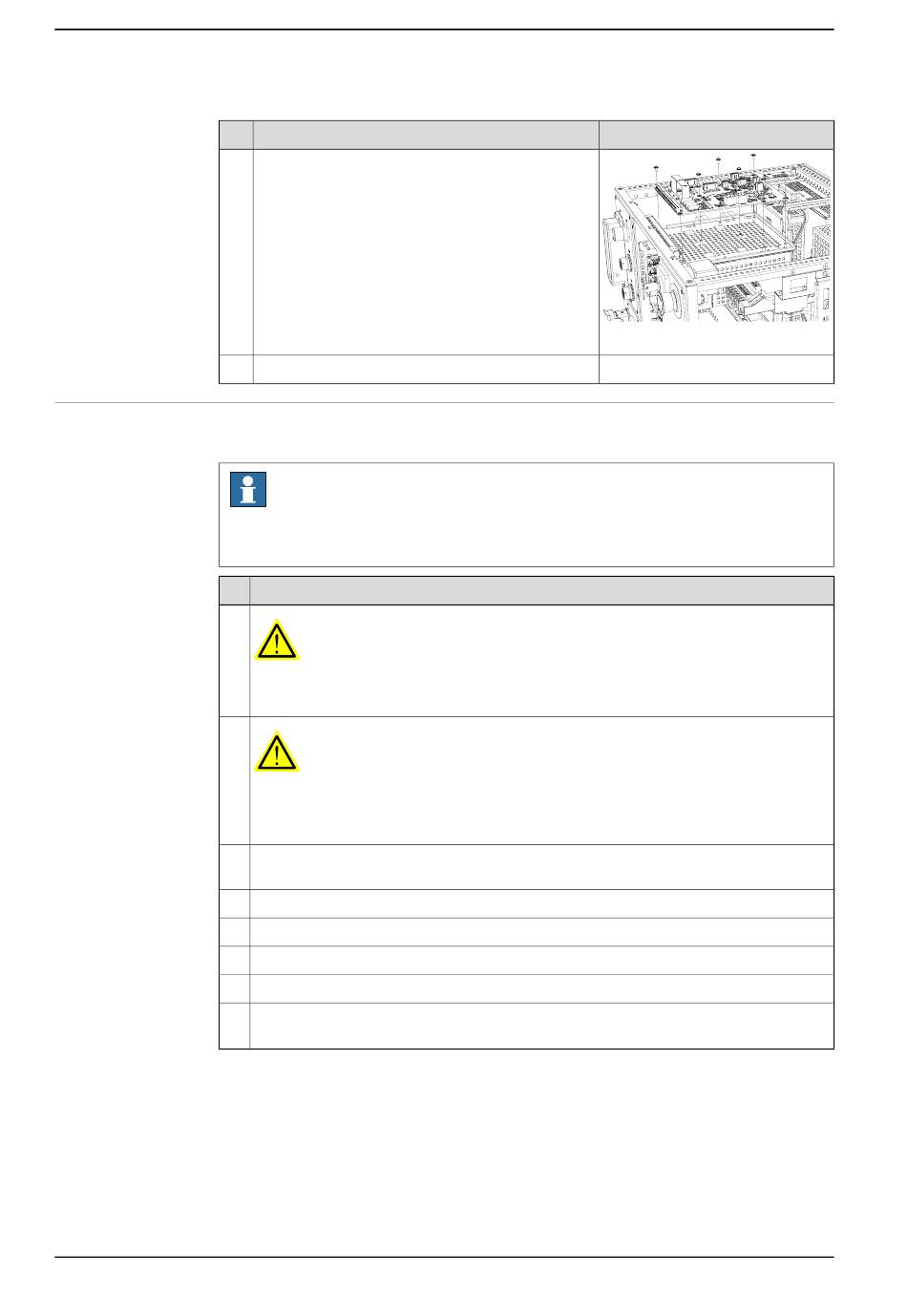

Entfernen Sie die acht Befestigungsschrauben.
Nehmen Sie die Sicherheitskarte vorsichtig heraus.
Hinweis
Fassen Sie die Karte stets an den Rändern, um eine Beschädigung der Karte
oder ihrer Komponenten zu vermeiden.
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Beginn von Arbeiten im Schrank ab. Weitere In-
formationen siehe Elektrische Sicherheit auf Seite
WARNUNG
Die Ausrüstung reagiert empfindlich auf elektrostatische Entladungen (ESD). Beachten
Sie vor der Handhabung der Einheit die Informationen unter
empfindlich auf ESD auf Seite
Nehmen Sie die Sicherheitskarte vorsichtig aus dem ESD-sicheren Beutel und bringen
Sie sie auf der Sicherheitskartenplatte in Position.
Sichern Sie die Sicherheitskarte mit ihren Befestigungsschrauben.
Bringen Sie die Einheitsschutzabdeckung-Sicherheitskarte wieder an.
Schließen Sie alle Steckverbinder wieder an.
Bringen Sie den Steuerungsschrank wieder an.
Führen Sie die Funktionstests in Abschnitt
cherzustellen, dass die Sicherheitsfunktionen ordnungsgemäß funktionieren.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1400001380
34.
51.
Funktionstests auf Seite 123
Produkthandbuch - IRC5 Compact
Die Einheit reagiert
durch, um si-
3HAC047138-003 Revision: P
