Geräte
Eventuell sind andere Werkzeuge und
Prozeduren erforderlich. Verweise auf
diese Prozeduren finden Sie in den
nachfolgenden schrittweisen Anleitun-
gen.
Schaltplan
Ausbau
Gehen Sie wie folgt vor, um die Leistungsverteilungseinheit auszubauen.
1
2
3
4
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem
Beginn von Arbeiten im Schrank ab.
Weitere Informationen siehe
Sicherheit auf Seite 34.
VORSICHT
Heiße Oberfläche auf der Leistungsver-
teilungseinheit.
Verbrennungsrisiko. Vorsicht beim Ent-
fernen der Einheit.
Entfernen Sie die Abdeckung des
Schranks.

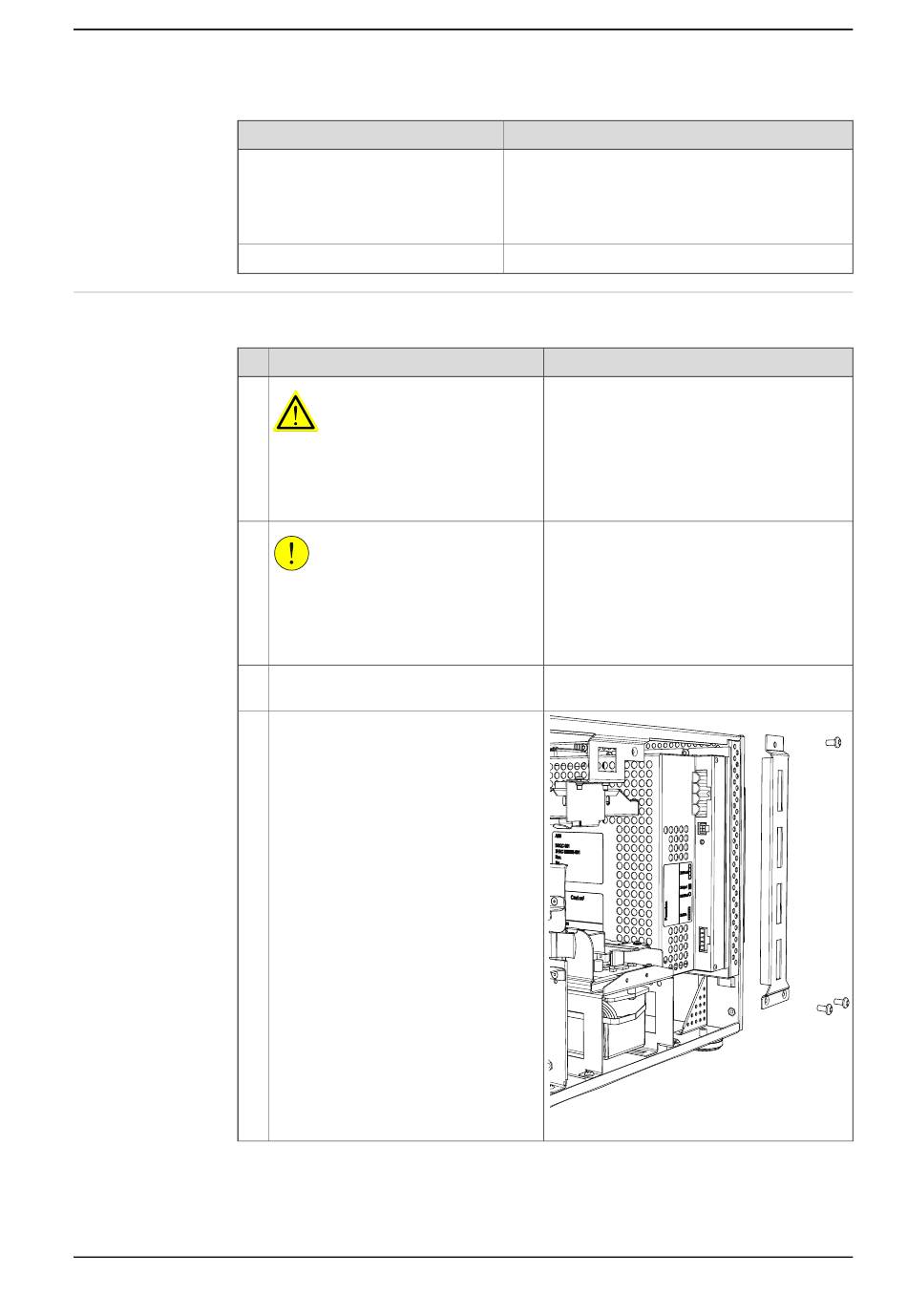

Entfernen Sie die drei Befestigungs-
schrauben (A) und die Stützleiste.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
4.19.1 Austauschen der Leistungsverteilungseinheit
Hinweis
Siehe Schaltpläne auf Seite
Hinweis/Abbildung
Elektrische
Siehe Öffnen der IRC5 Compact-Steuerung
auf Seite 92.
xx1400001384
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
233.
